Charger之二输入电压动态电源原理（VIN-DPM）

主要内容

• Charger的VIN-DPM
• 前篇内容：电池管理IC（Charger）了解一下？ (jlc-bbs.com)

正文

        先赞↓后看，养成习惯！

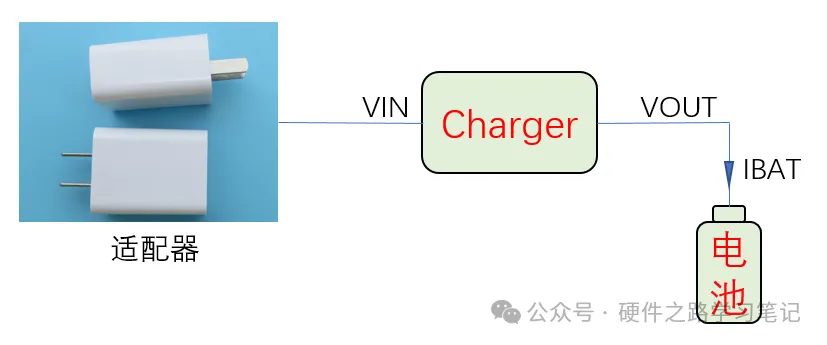

       VIN-DPM是指输入电压动态电源管理（Input voltage dynamic power management），在电池管理IC（Charger）的应用中，Charger需要输入电源，一般是适配器，例如一个5V1A的适配器给系统供电，经过Charger管理给电池充电。

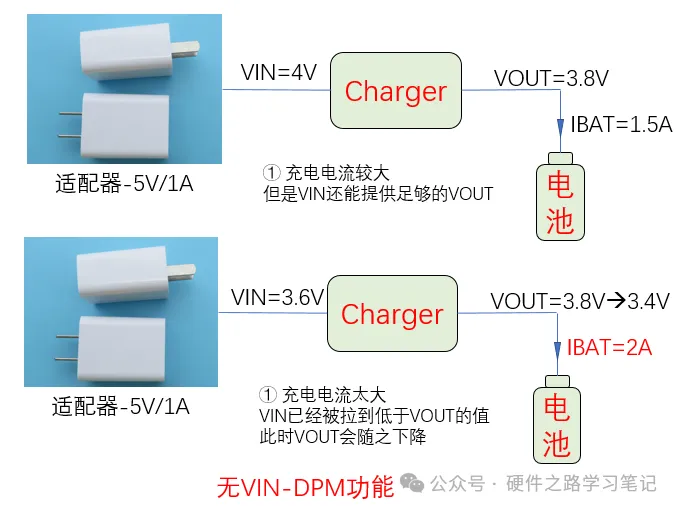

        我们假设Charger给电池充电的电流是1.5A，电压是3.8V，由于适配器输出能力有限，他的输出电压会被拉低，即Charger的输入电压VIN会变小，假设VIN被拉低到了4V，如果没有VIN-DPM，随着充电电流继续增大，VIN会继续变小，VIN可能会低于3.8V，当VIN低于3.8V时，Charger的输出电压就低于3.8V了，而电池电压是3.8V ,这样充电就出问题了,无法再冲进去电。

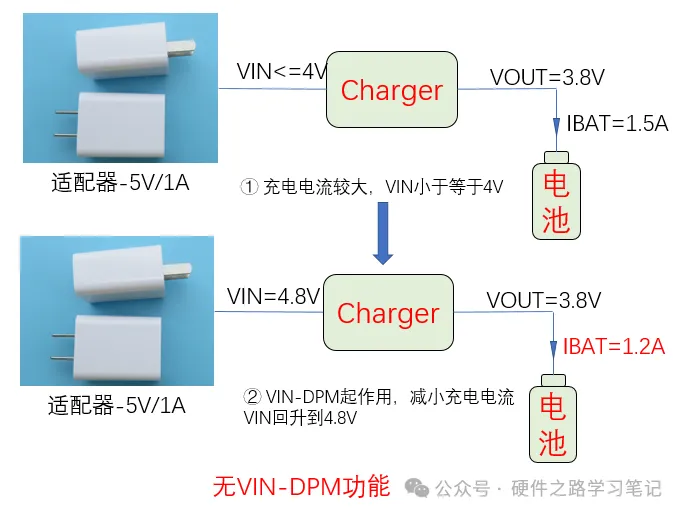

        而如果有VIN-DPM功能，假设触发阈值是4V，当VIN降到4V时，Charger就会减小输出电流，这样适配器的负载就会减小，输出电压就会回升了。

下篇内容：DPPM-动态电源路径管理。
