Charger之三动态电源路径管理（DPPM）

-----本文简介-----

主要内容包括：

• Charger的动态电源路径管理（DPPM）
• 前篇内容：①电池管理IC（Charger）了解一下？ (jlc-bbs.com)
• 前篇内容：②Charger之二输入电压动态电源原理（VIN-DPM） (jlc-bbs.com)

----- 正文 -----

先赞↓后看，养成习惯！

一、 DPPM概念

   DPPM即Dynamic Power Path Management，动态电源路径管理，是电池管理IC中一个概念，用来平衡Charger输出给后级系统负载的电压与充电电压。在DPPM加持下，无论电池是否耗尽，Charger只要接上适配器，系统负载都会立即获得电源。此外在DPPM的调节下，保证最快充电的同时，保证系统不会因为适配器功率小的原因导致系统掉电。

二、DPPM工作过程

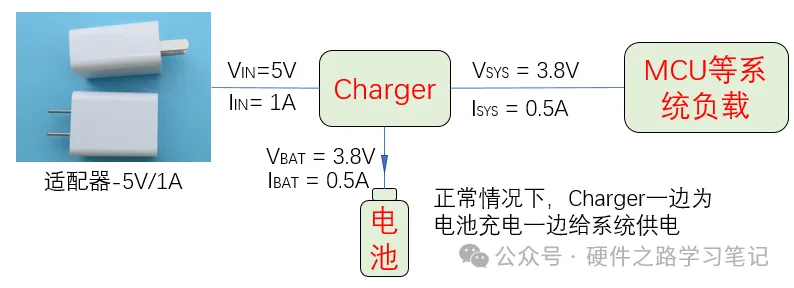

   1. 正常工况

        在适配器输出能力足够的情况下，Charger一边给系统供电一边为电池充电。

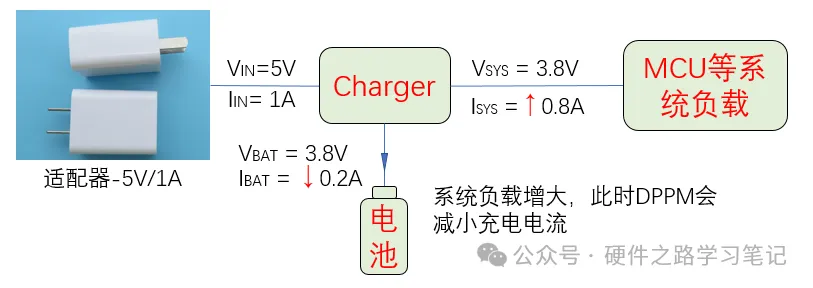

    2. 系统负载增大

        当系统负载增大，大于适配器的最大输出能力，VSYS电压会下降，下降至DPPM阈值，DPPM会减小电池充电电流，保证VSYS的供电能力。

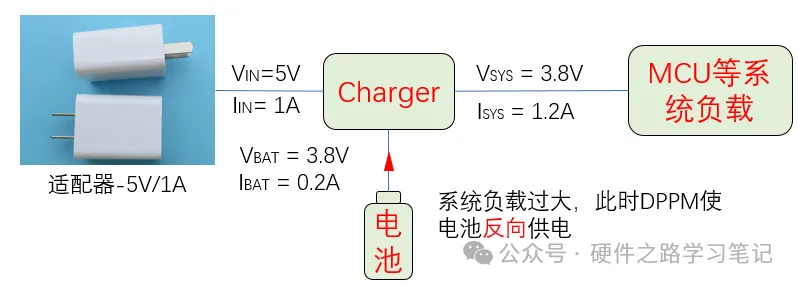

    3. 系统负载继续增大

        当减小充电电流到0也不足以满足系统供电要求时，VSYS电压会继续下降，当下降到低于电池电压时，电池开始反向为系统供电，以满足系统供电要求。

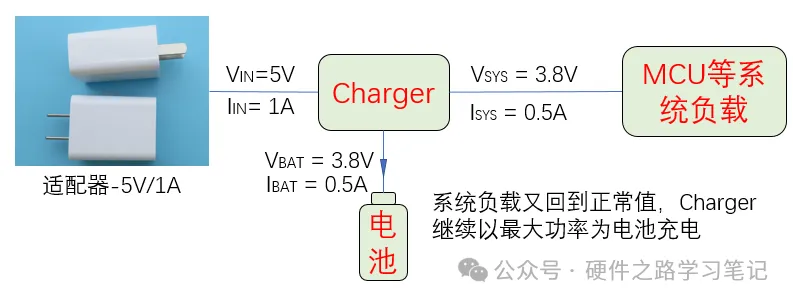

    4. 系统负载又回到正常值

     系统负载回到正常值后，Charger又正常给电池充电。

三、DPPM与VIN-DPM

        前文也介绍了VIN-DPM的概念，Charger之二输入电压动态电源原理（VIN-DPM） (jlc-bbs.com)，很多人容易搞混两者，网上有些人的介绍也不好理解，实际上两种是不同的概念，虽然都是适配器输出能力不足引起的调控，但VIN-DPM是在Charger的输入电压VIN不足时进行调控，而DPPM是在Charger的输出VSYS不足时进行调控。
