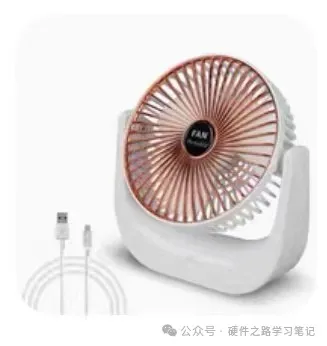

四年前27元买的小风扇质量咋样？

 -----本文简介-----

主要内容包括：

• 拆解小风扇

----- 正文 -----

先赞↓后看，养成习惯！

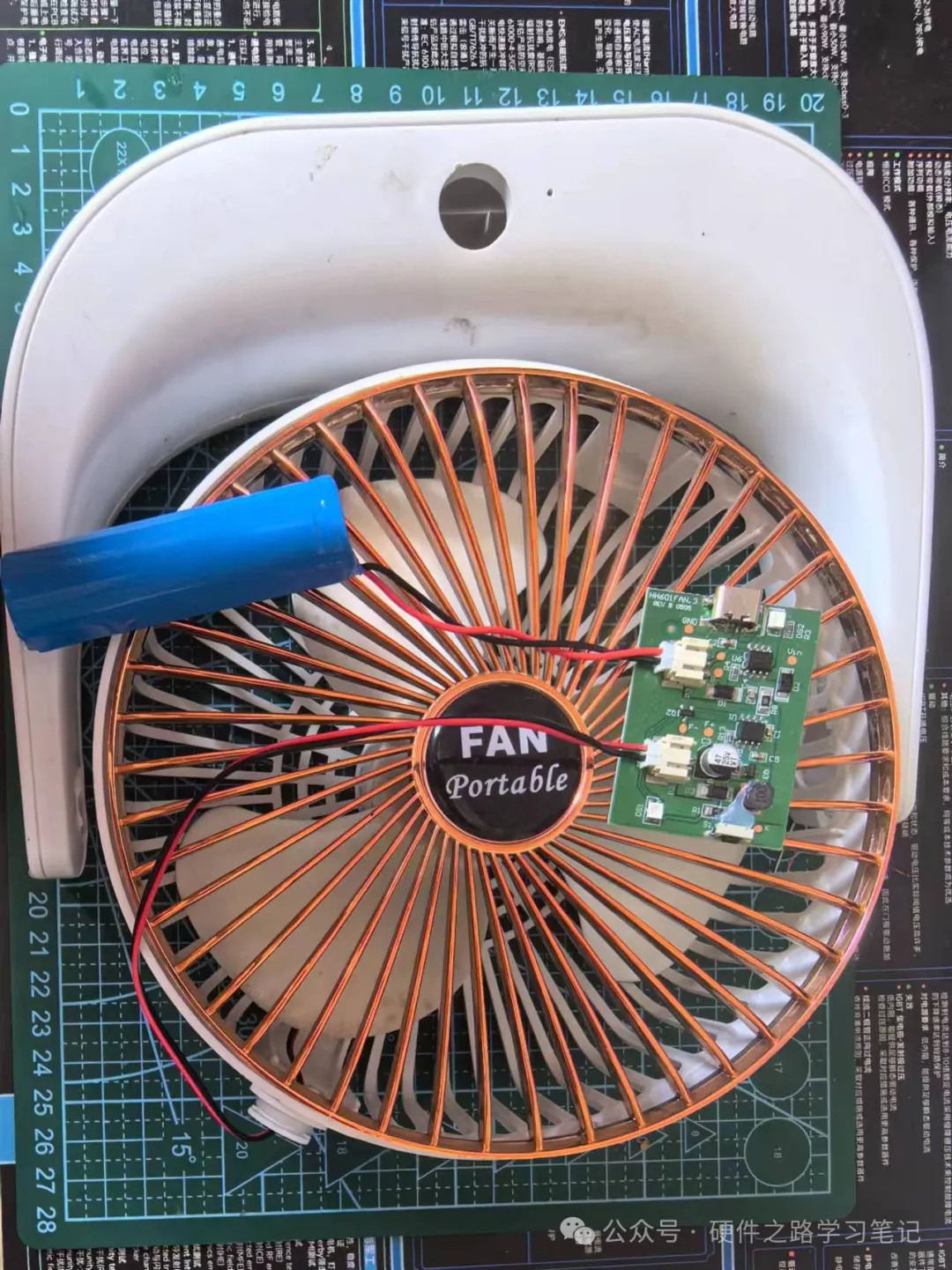

   1. 全家福

        外壳+电机+18650电池+控制板

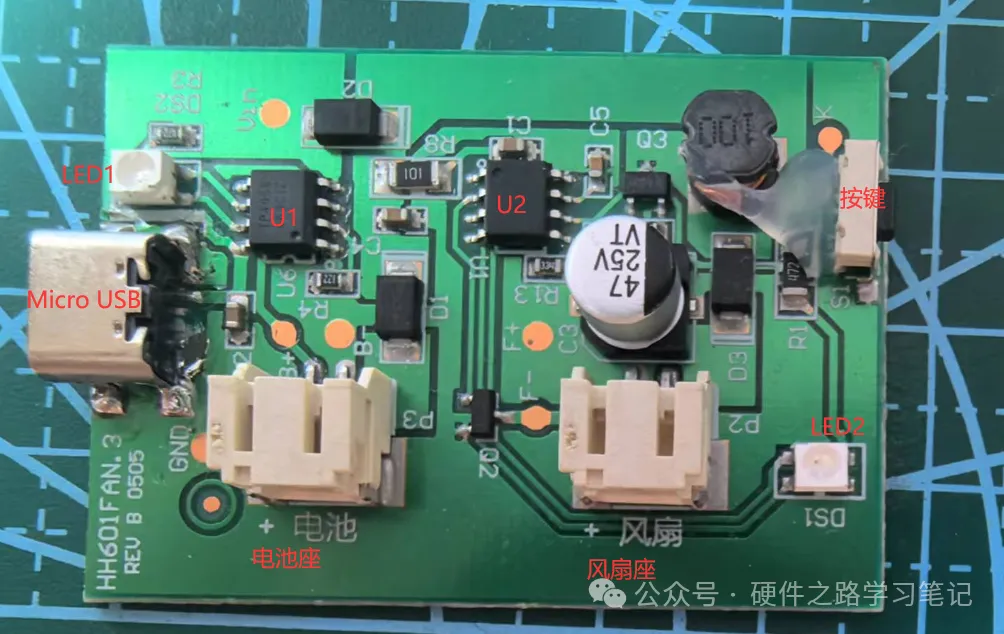

    2. 电路板分析

        控制板主要有两个IC，U1是TP4056，是电池充放电管理IC，一个线性充电器，其价格便宜。U2是未知型号IC，看起来是个升压IC，功能应该是根据按键来控制输出电压进而控制档位，一二三档分别输出5 、7、9V电压。

        另外有两个双色LED，一个来显示充电状态，绿色充电，红色充满；另一个显示档位，绿色一档，橙色二挡，红色三挡。

    3. 它如何压缩成本的？

        ① 首先是Micro USB，成本极低，四年前Type-C还没有普及到小电子产品上，图上我已经换成Type-C了。

        ② PCB是单层的，走线上也没有交叉，没有用任何花钱的电阻等物料跳线。

        ③ 双色LED指示三种状态，用双色LED同时点亮来指示2档（其实这里完全可以不用？这个算是ID设计的锅）。

        ④ 二极管D1采用普通二极管，此二极管压降极大，三挡时有1V压降，自身功耗大而且发热很严重，对于产品来说可能符合要求，但是我还是把他换成肖特基了哈哈。

        电池升压的D2二极管就用的肖特基，因此可以看出D1大概率就是为了省成本，为什么只说是大概率呢，因为后级的升压DC-DC输入电压耐压未知，也可能是耐压不够。

        ⑤ 18650电池看起来没有保护，（不确定是不是时间久了坏了），不知道是为了省成本还是为了尽可能提高续航，但是放电都放到1V以下了还是很危险的。

        ⑥ 电感也是最便宜的绕线电感

   4. 成本多少？

        个人对别的物料不熟悉，PCBA物料成本肯定是不超过2元的，电机+外壳+18650电池多少钱有大佬知道吗？

欢迎评论区讨论，别忘了点赞！！！
