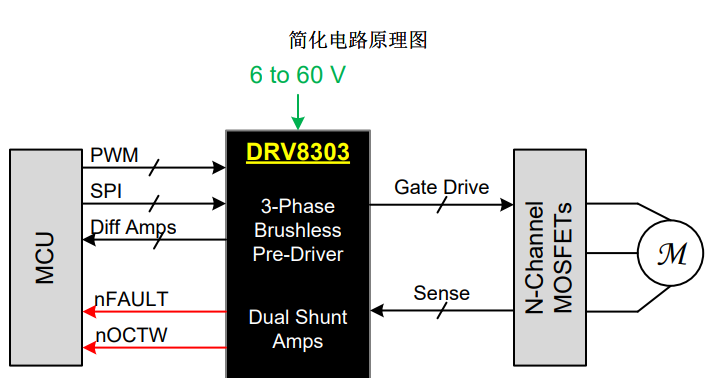

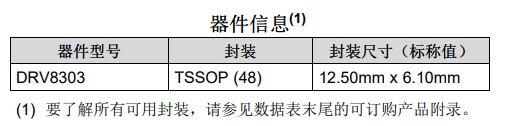

DRV8303 是一款适用于三相电机驱动应用的栅极驱动器 IC。该器件提供三个半桥驱动器，每个驱动器能够驱动两个 N 通道 MOSFET。该器件最高支持 1.7A 拉电流和 2.3A 峰值电流。

DRV8303 可在 6V 至 60V 的宽电源范围内，在单一电源供电下运行。它采用自举栅极驱动器架构和涓流充电电路来支持 100% 占空比。

DRV8303 在切换高侧或低侧 MOSFET 时使用自动握手机制，以防止发生电流击穿。高侧和低侧 MOSFET的集成 VDS 感测用于防止外部功率级出现过流现象。DRV8303 具有两个针对电流进行精确测量的分流放大器。这两个放大器支持双向电流感测，可提供高达 3V的可调节输出失调电压。串行外设接口 (SPI) 提供详细的故障报告和灵活的参数设置，例如电流分流放大器的增益选项和栅极驱动器的转换率控制。



1 特性



• 6V 至 60V 工作电源电压范围

• 1.7A 拉电流和 2.3A 灌电流栅极驱动电流能力

• 具有用于降低 EMI 的转换率控制

• 支持 100% 占空比的自举栅极驱动器

• 6 种或 3 种脉宽调制 (PWM) 输入模式

• 具有可调节增益和偏移的双集成电流分流放大器

• 支持 3.3V 和 5V 接口

• 串行外设接口 (SPI)

• DRV8303 中的 特性：

– 可编程死区控制 (DTC)

– 可编程过流保护 (OCP)

– PVDD 和 GVDD 欠压锁定 (UVLO)

– GVDD 过压锁定 (OVLO)

– 过热警告/关断 (OTW/OTS)

– 通过 nFAULT、nOCTW 和 SPI 寄存器进行报告

2 应用

• 三相无刷直流 (BLDC) 电机和永磁同步电机(PMSM)

• CPAP 和泵

• 电动自行车

• 电动工具

• 机器人和遥控 (RC) 玩具
