工程师必看的45条FPC设计技巧（外形及钻孔设计篇）

一个优秀的工程师，设计的产品一定是既满足设计需求又满足生产工艺的，如果某个方面有瑕疵都不能算是一次完美的产品设计。

而对于FPC设计，很多同学都表示一头雾水，不知道该从何下手！

后续我们将从初学者的角度出发，带大家全面了解fpc的45条设计规范，有需要的同学可以蹲一蹲噢！

今天要给大家讲解的是外形及钻孔设计需要注意的雷点：

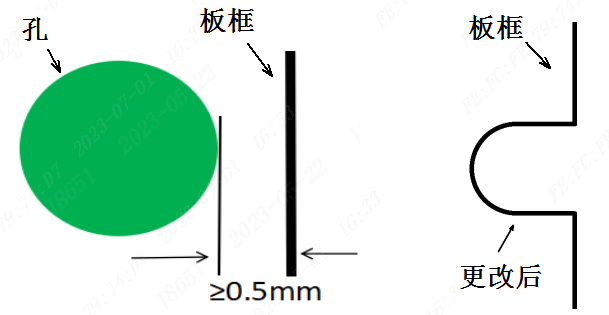

1、通孔距板框线最小0.5mm，小于0.5mm需改为U形孔（孔与板框拉通）。

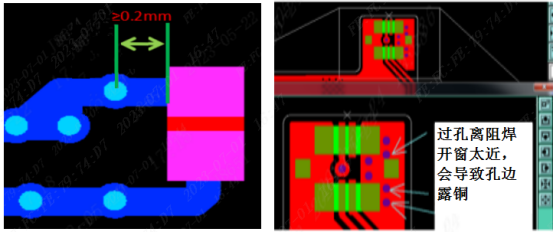

2、过孔离防焊开窗保证0.2mm以上，否则会导致孔边露铜。

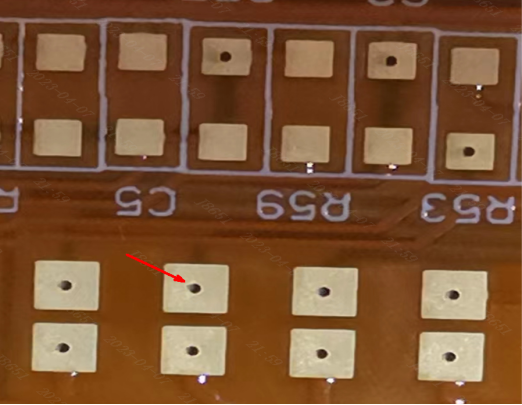

3、FPC不建议设计盘中孔，FPC无法做树脂塞孔，做盘中孔有可能会漏锡。

下一期，继续给大家讲解线路设计的注意事项，记得来蹲噢！
