AD1110是一款同步降压转换器，输入电压范围为2.7V 至 5.5V。该器件针对小解决方案尺寸和高效率

进行了优化，既适用于轻负载，也适用于重负载。该器件集成了能够输出高达 1A 的电流的开关。

芯片采用欠压锁定(UVLO)保护、输入过压保护(OVP)、输出过流保护(OCP)、输出短路保护和热关断

保护。通过配置使能引脚可以实现电源排序。

芯片的额定温度范围在-40°C至+85°C之间。它有绿色SOT23-5封装。



特点

输入电压:2.7V至5.5V

最大输出电流可达1A

工作静态电流:40μA(TYP)

关断电流:0.1ua(TYP)

内部软启动时间:200us(TYP

开关频率:1.5MHZ(TYP)

效率可达96%

过流和短路保护热关机保护

欠压锁定保护

输入过电压保护在6.0V

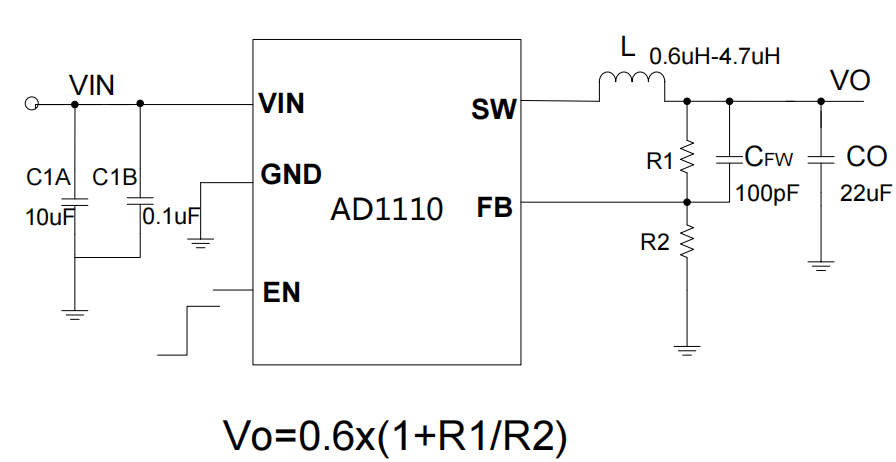

电路原理图应用：


该芯片适用于单节锂电池降压或5V输入降压3.3V的，芯片带有OCP和OVP保护，能有效的防止芯片因浪涌电压过大而导致的芯片烧坏的情况。
