AD1120是一款同步降压转换器,输入电压范围为2.7 V至5.5 V。该器件针对小解决方案尺寸和高效率进行了优化,既适用于轻负载,也适用于重负载。该器件集成了能够输出高达2A的电流的开关

该设备采用欠压锁定(UVLO)保护、输入过压保护(OVP)、输出过流保护OCP)、输出短路保护和热关断

保护。通过配置使能引脚,可以实现电源排序。

该设备的额定温度范围在-40°C至+85°C之间。它有绿色SOT23-5封装。



特点


输入电压:2.7V至5.5V

最大输出电流可达2A

工作静态电流:40uA(TYP)

关断电流:0.1μa(TYP)

内部软启动时间:200us(TYP)

开关频率:1.3MHz(典型值)

效率可达97%

过流和短路保护

热关机保护和欠压锁定保护

输入过电压保护在6.0V

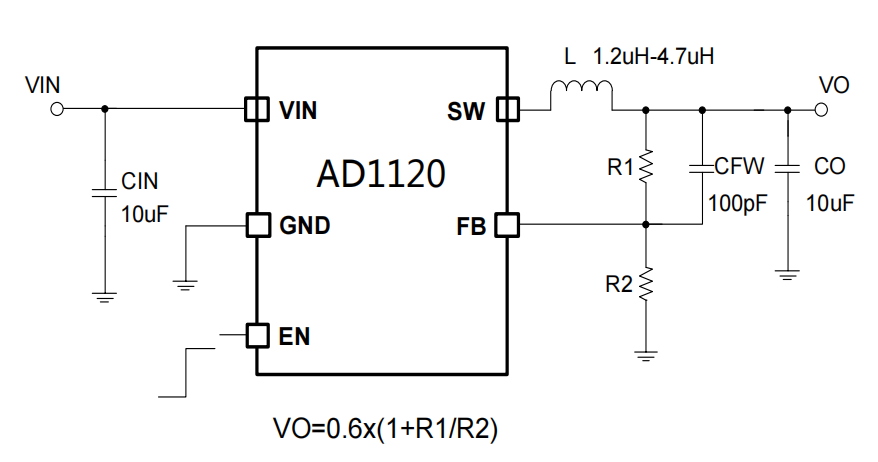

电路图应用:

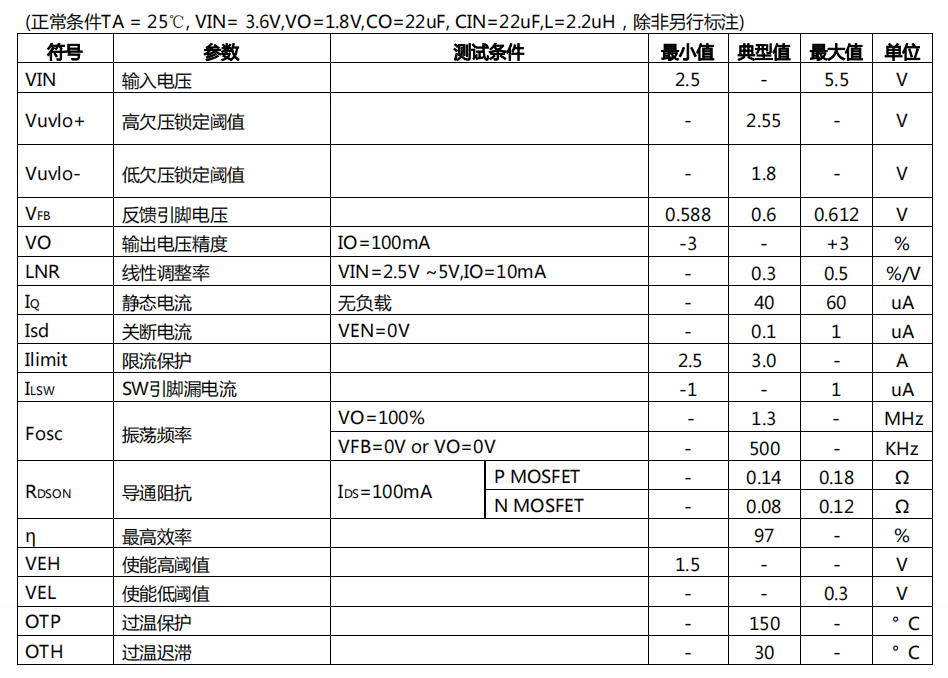

电气参数应用:



该芯片是5.5V降压芯片,最大电流2A,适用于单节或者5V输入的供电电压,本身带有OVP OCP等多种保护,能有效的保护后续电路和芯片免受烧坏


能有效替代RY3420 XT3420等芯片
