工程师必看的45条FPC设计技巧（线路设计篇）

上期给大家讲了FPC外形及钻孔设计的3个技巧，这期继续带大家了解FPC线路设计技巧！

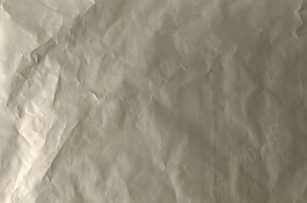

1、大铜面氧化：因设计的是大铜面，压覆膜时空气很难排掉，空气中的湿气与铜面在高温高压下产生氧化反应，导致外观不良，但不影响功能，为避免名这种问题，建议设计成网格铜皮，或在大铜面上增加阻焊开窗。

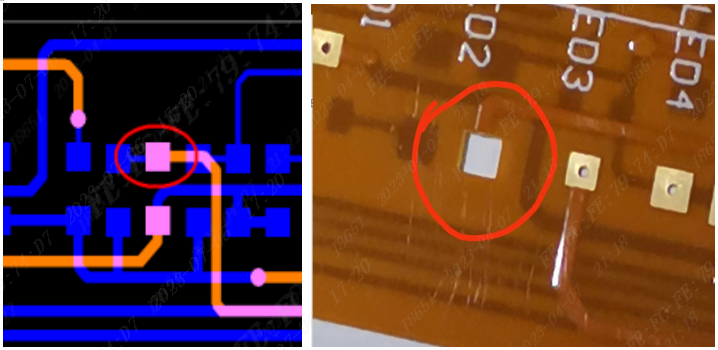

2、尽量不要设计独立焊盘：下图所示，线路焊盘是独立的，且两面重叠，因FPC中间基材仅25um,焊盘容易脱落，建议增加覆铜 ，并在焊盘四角增加连接线，与覆铜相连，且上下两面焊盘需要错开，增加结合力。

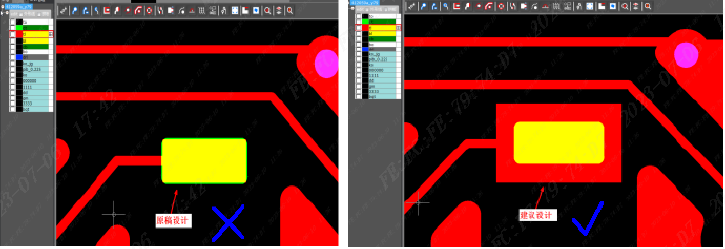

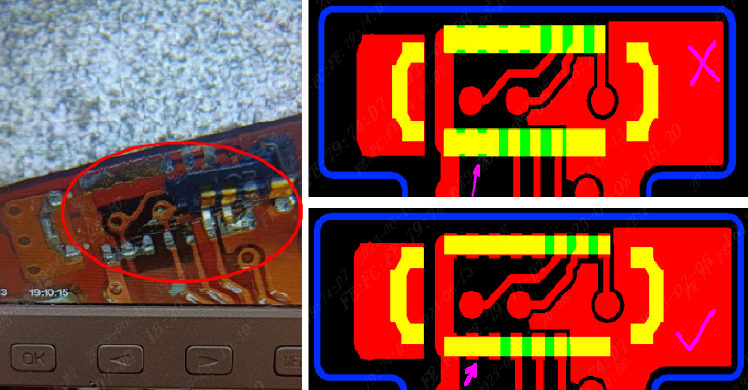

3、焊盘脱落：连接器座子焊盘比较独立，容易脱落，建议做压PAD设计。

4、尽量不要设计大面积露铜区域，否则会有皱褶

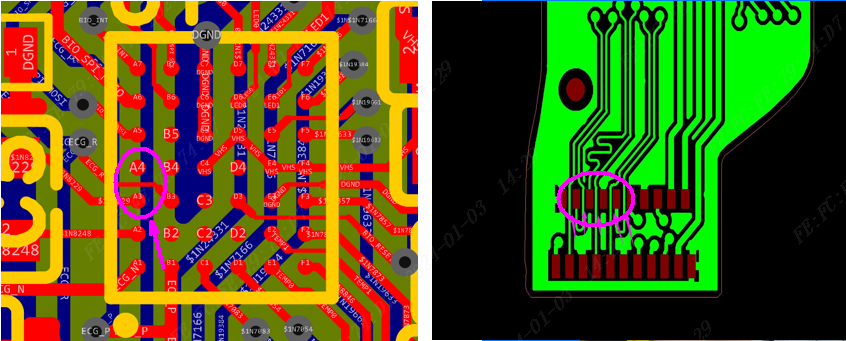

5、软板采用的是覆盖膜作为阻焊层，覆盖膜需要先开窗，再贴合，焊盘到线需要有0.2mm的间距，且阻焊桥要有0.5mm以上，即两焊盘间距要有0.5mm以上才能保桥，否则只能建议客户开通窗，接受露线制作。

6、下图所示，排线线路稀疏，拐角处容易撕裂，建议在板边增加防撕裂铜条或在背面增加网络铜。

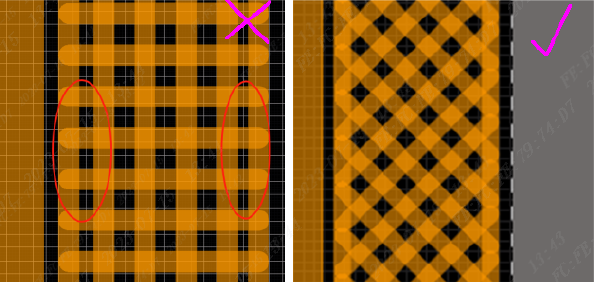

7、线路网格尽量铺45度角的，对信号传输会好一些，线宽线距建议0.2/0.2mm。
