夏日小风扇拆解及电路分析

夏天已经过去了，那么小风扇基本用不到了，所以统一做一下拆解，不得不说家里的小风扇确实多，大大小小得有四五个，那么本期内容就主要对其电路进行分析，可以大概将家里的小风扇分为两类，即有刷电机版本以及无刷电机版本。

有刷电机版本：

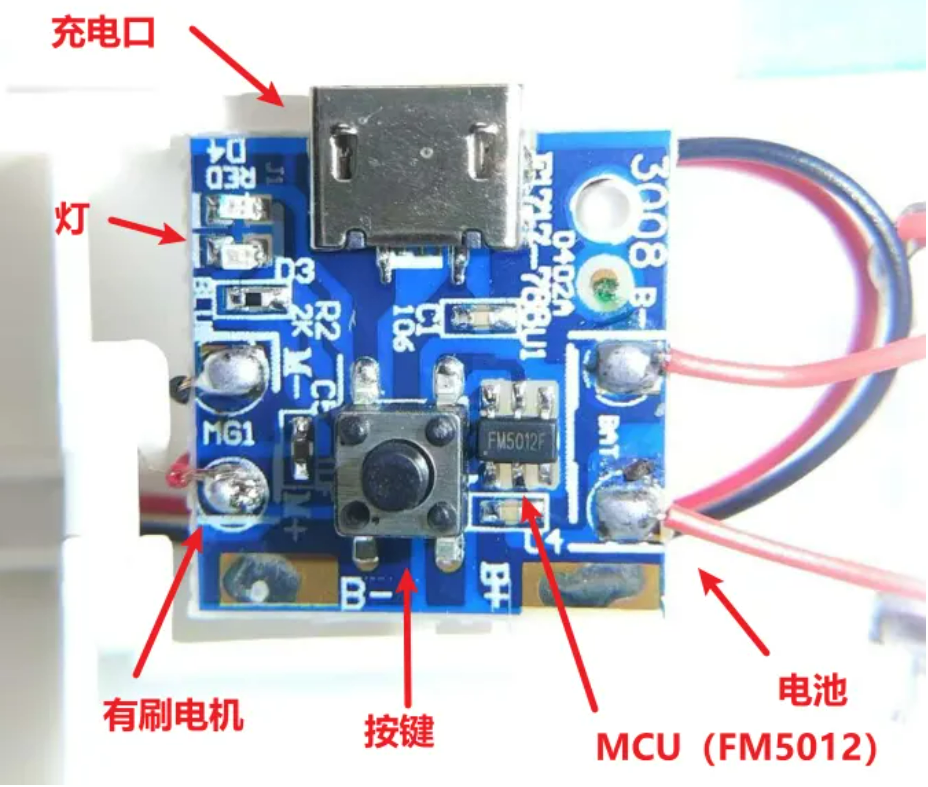

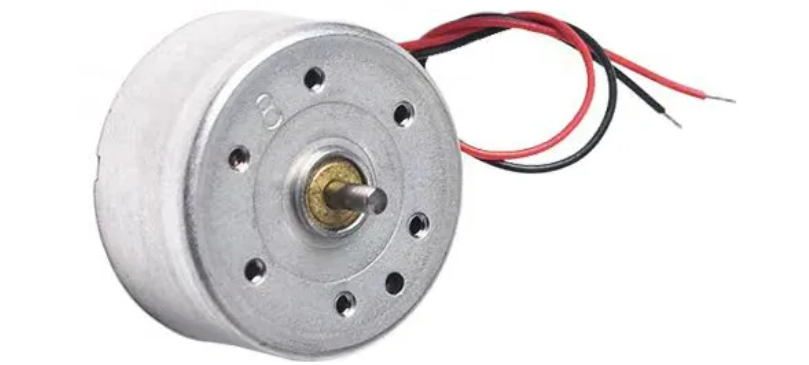

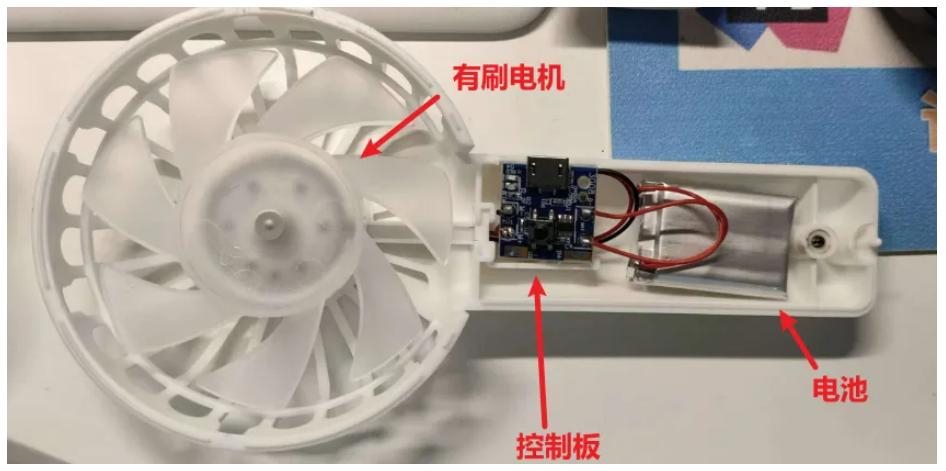

这类小风扇最便宜，我敢说9.9包邮的90%都是有刷电机版本的，因为成本低，不过他们的功率一般也不大，也就是风力较弱，基本都在3W以内。电路也非常简单，基本就是电池，再加一颗MCU即可（有的集成了充电管理功能）。有的MCU没有充电功能，那么就再额外加一个4054基本也搞定了。拆解下来电路基本如下：

从上图可以看到，构造很简单，电路基本没啥难度。

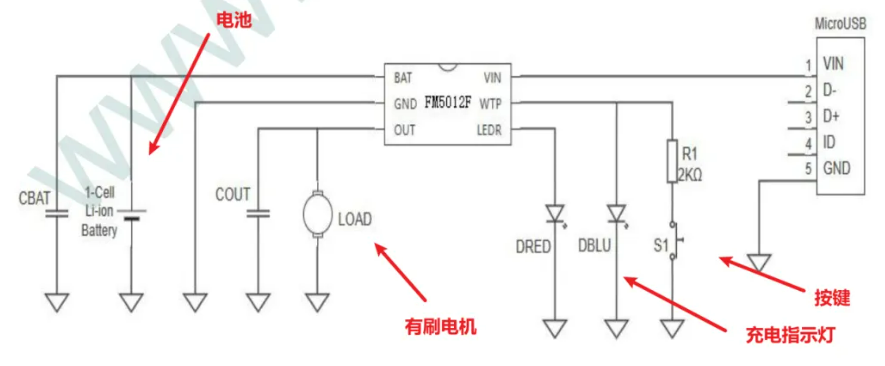

主控用了FM5012F ，是一款富满的移动小风扇控制芯片，还集成了锂电池充电管理，非常方便开发，三种档位输出，并有状态 LED 指示的集成电源管理 。有涓流充电、恒流充电和恒压充电全过程的充电方式。

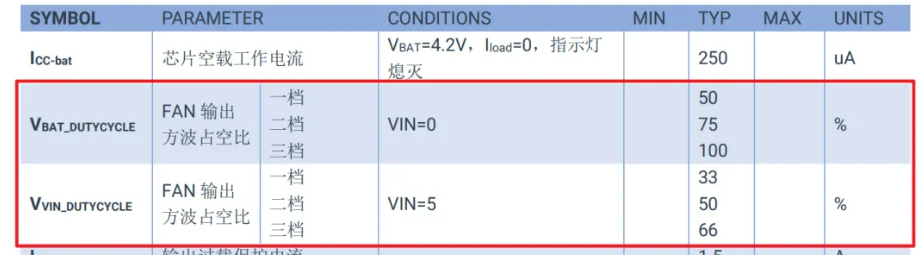

从规格书也可以看出，他是通过控制占空比来达到控制不同档位的效果。这种控制方式和无刷电机版本的小风扇是不一样的。

无刷电机版本：

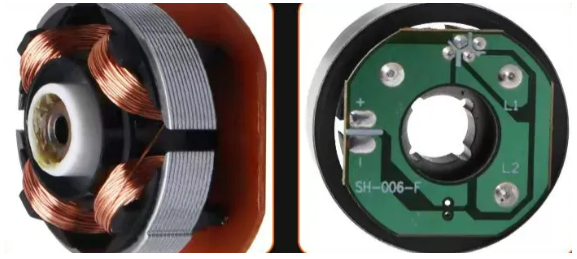

这种无刷电机版本的小风扇价格基本在20块钱往上。这种小风扇的功率一般都会比较大，也就是风力比较足，是我比较喜欢的。这种无刷电机可能和常规我们接触到的三相无刷电机不太一样，这种属于单线圈无刷电机，只有一组线圈，通过正绕反绕正绕反绕的方式，再加上霍尔传感器检测磁极进行换向就可以实现转动。

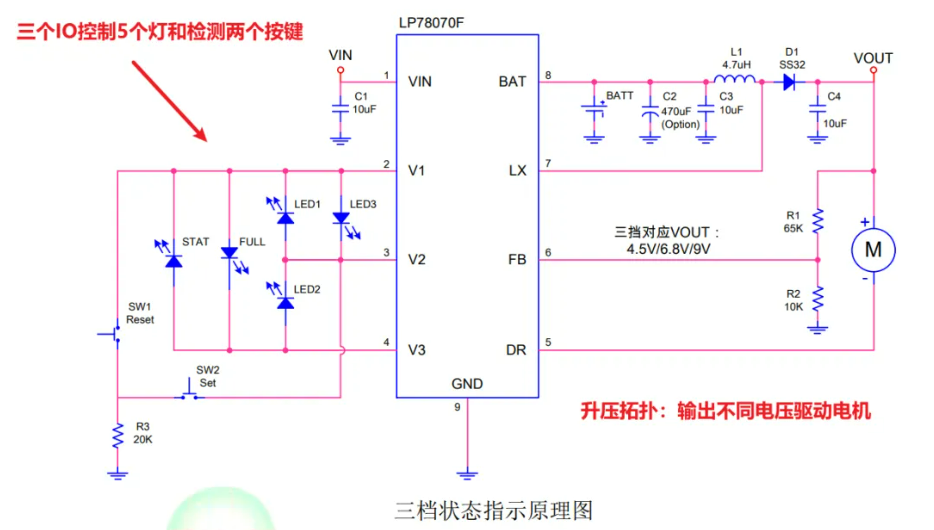

拆解下来电路原理图基本大同小异，这种电路会相对复杂一些，因为涉及到升压，所以还会有电感。这种小产品的IC基本都集成了电池充电管理功能，还是很周到的，我找了一份原理图，驱动芯片是LP78070F的，是一个Boost升压的拓扑。

可以看到这个芯片比较有意思的是用了三个IO检测两个按键和控制5个灯，而且还支持给锂电池充电，还是很强大的。

总结：一分价钱一分货，建议买无刷电机版本的，耐用风力还大。#中秋月圆社区团圆##嘉立创PCB#
