UIPE 1.47寸全面屏 C2C 伏安表


作者：阿慕希


开源链接：UIPE 1.47寸全面屏 C2C 伏安表


视频链接：DIY了一个 1.47寸全面屏 C2C USB电流


项目简介：UIPE是一款USB-C转USB-C的电流/电压/功率/能量表，内置ESP32-S3(2M+4M)，1.47寸8线并口电容屏，MicroSD和I/O拓展，加速度计和PD诱骗功能，具备2MM香蕉头输出。


设计原理：

高精度电流检测：具有0.1mA级别精度电流检测，适用于对能耗要求的低功耗设备的能量评估。

宽广的功率范围：拥有100W的功率量程，能够满足各种设备的不同供电需求。

PD诱骗功能：支持PD诱骗，可提供3.3V至20V的可调输出。

多路输出：不仅有USB-C，还并配备2mm香蕉输出接口，适用于多种设备的供电。

HMI触摸交互：拥有直观的人机交互界面，通过触摸操作实现对设备的控制和调节。

无线功能：可作为智能家居控制器，例如与Home Assistant等智能家居平台进行连接和控制。

可拓展功能：支持拓展功能，可以作为便携式手持设备，满足在移动场景下的应用需求。

小体积：外观设计协调，体积小巧，便于携带和放置。



实物图

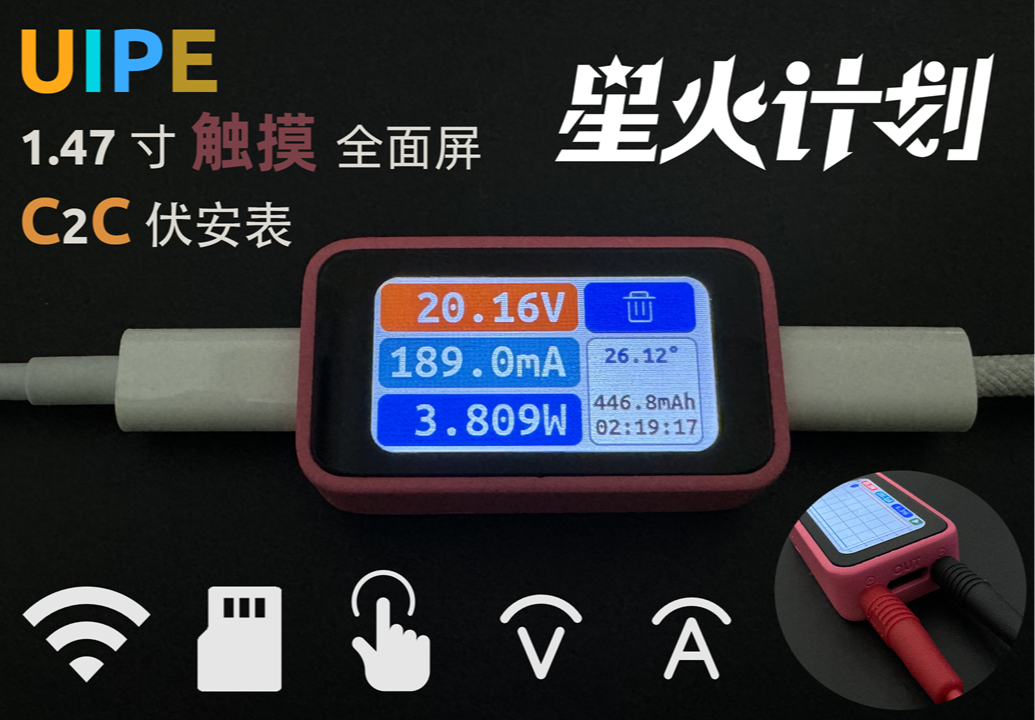

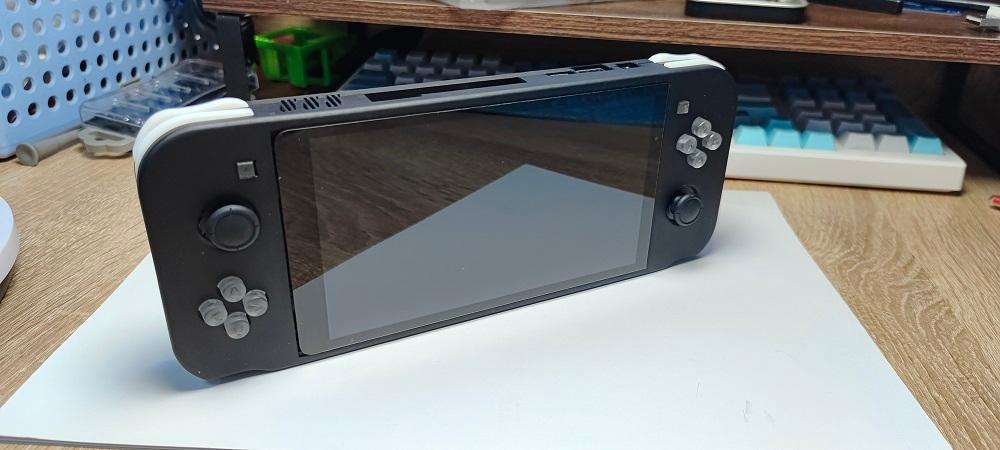

基于泰山派的游戏掌机


作者：greentor


开源链接：基于泰山派的游戏掌机


视频链接：【开源】从零开始用泰山派做了一台游戏掌机


项目简介：该项目基于立创泰山派开发板，自主设计游戏机的主板电路，外设以及外壳，制作一部完全开源的安卓游戏掌机。


项目参数：

搭配6寸触摸显示屏，分辨率1280p

采用stm32作为控制器读取按键摇杆,与内核系统交互

具有3个usb2.0拓展口，两个usba,一个typec

板载4G模块接口与sim卡槽，可实现移动网络

板载wifi与蓝牙

带有3.5mm耳机孔，扬声器与麦克风

使用mpu6050作为陀螺仪外设

采用ups电池管理模块，搭配大容量电池

手感舒适的按键板机键，采用ns掌机同款摇杆

美观酷炫的外壳

完全开源且详细的制作文档，制作资料丰富


实物图

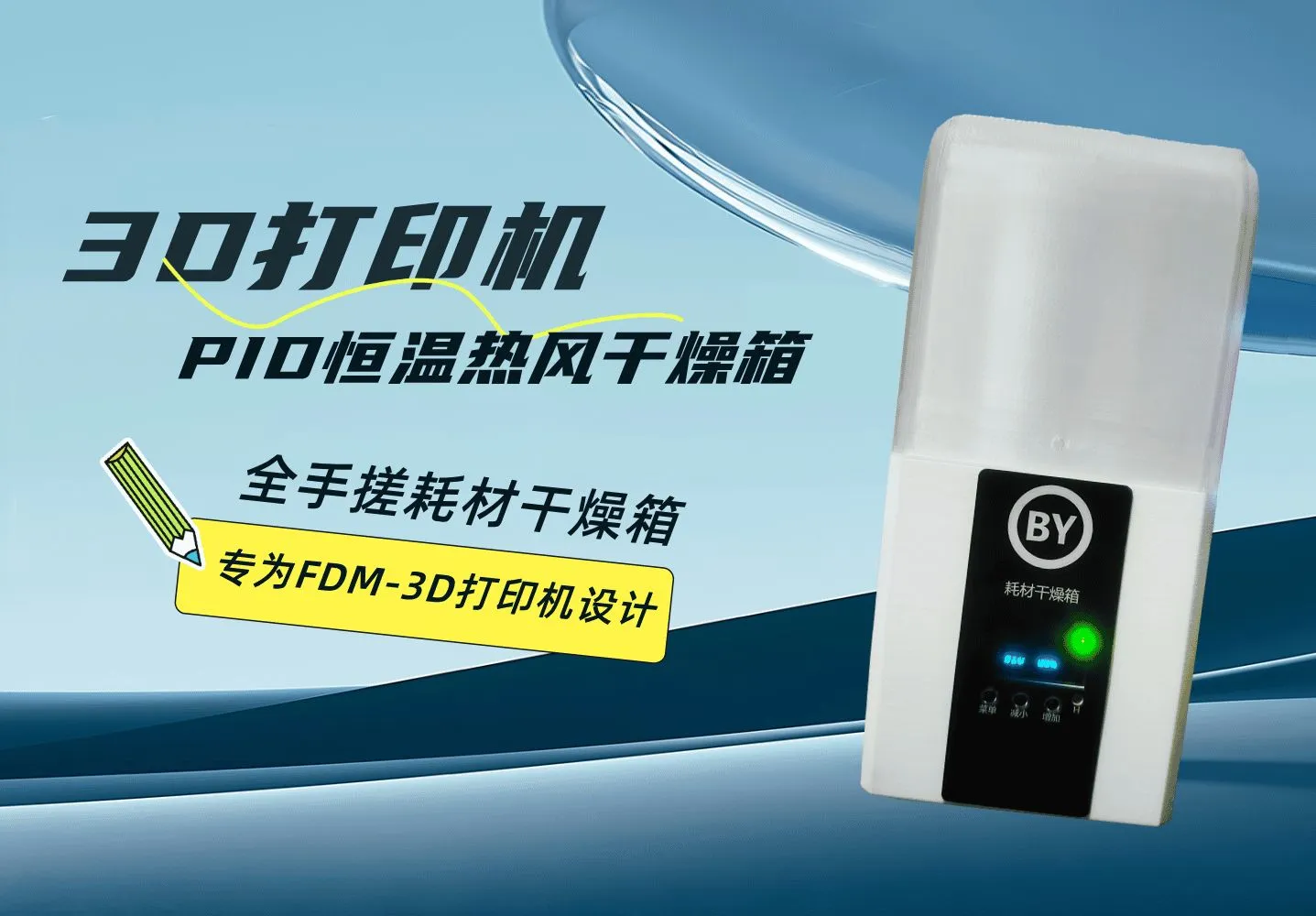

3D打印机PID恒温热风干燥箱


作者：lvyiwuhen


开源链接：3D打印机PID恒温热风干燥箱


项目简介：专为FDM-3D打印机设计的全手搓耗材干燥箱，PID恒温控制，0.91寸OLED温湿度显示，热风循环烘干耗材。外壳结构均可使用合适的材料3D打印出来。温控板程序简单修改还可用于鸡鸭鹅蛋等孵化控制器。


项目特性：

1.使用12V适配器供电，安全性高。

2.温控使用PID算法，恒温控制精确，温度波动小，温度保持时功耗相对较低。

3.使用PI聚酰亚胺加热膜加热铝板，与铝板接触面积大，使铝板受热均匀。

4.使用5010鼓风机，实现干燥箱内热风循环，耗材加热更均匀；风扇PWM控制，可自由设置PWM百分比；百分比为0时关闭风扇。

5.干燥箱内使用贴了保温材料，使热量更容易保持。

6.加热温度设置了常用的3档（50度/60度/70度），既方便快速选择温度，也防止温度设置过高，损害干燥箱外壳。

7.可设定加热时间，时间到后，自动停止加热。

8.加热和风扇工作时有LED灯指示，加热工作红灯亮，风扇工作绿灯亮。

9.结构简单，外壳无需支撑，好打印，方便DIY。

10.软硬件全部开源。


实物图



简易拍立得设计


作者：张明亮


开源链接：简易拍立得设计


项目简介：这个一个可以将三维空间降到二维的装置，任何被他捕捉到的空间，都会被降维到一张小纸条上，人们称他为“二向箔”，哦不，拍立得。


项目说明：

主控使用STM32，并移植LVGL8.2。

200万像素摄像头，实现照片拍摄功能。

2.8寸TFT液晶显示屏，分辨率240×320。实现照片显示、打印、删除等功能。

内置热敏打印单元，可实现拍摄照片打印功能。

内置500mAh锂电池，并设计有锂电池充放电管理单。无需外部电源，体积小巧，方便携带。

使用波轮按键方便操作，同时提供电源开关键和拍摄按键。

支持定时休眠，一键休眠和唤醒，降低功耗。



实物图

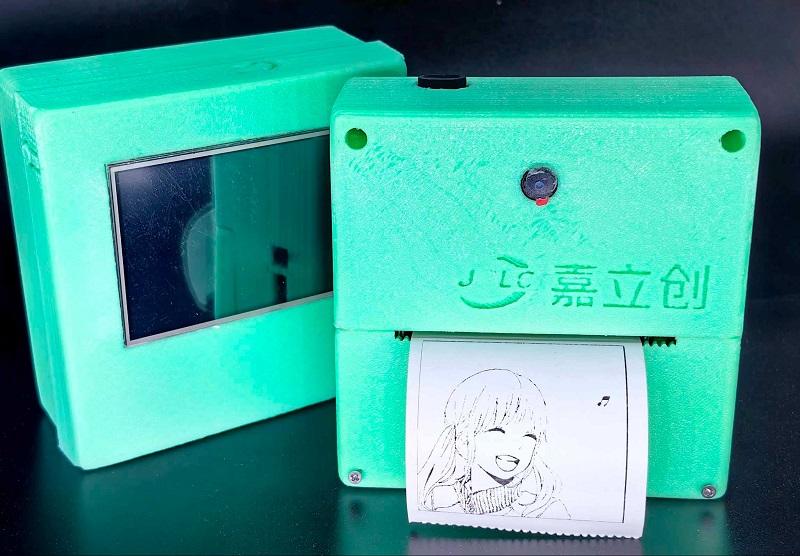

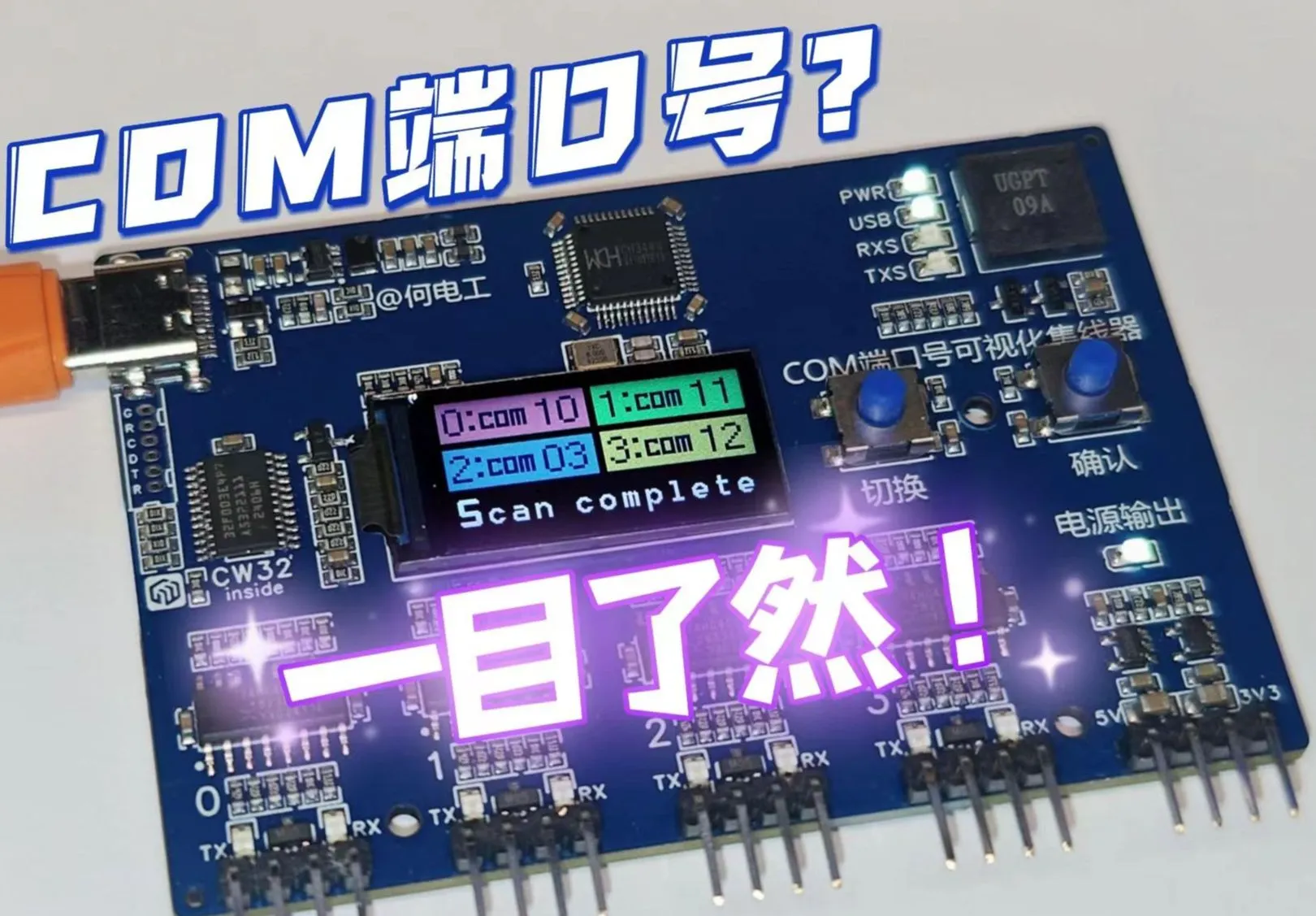

COM端口号可视化集线器


作者：何电工


开源链接：COM端口号可视化集线器


视频链接：【开源】五秒识别出使用的COM端口号？我帮你做到


项目简介：作为一名硬件工程师，时常需要使用串口进行数据接收、设备调试等工作，而在使用串口转USB设备时，相信大家经常遇到一个问题“这个设备对应的COM号是多少？”众所周知该问题可以通过查看设备管理器解决，虽然步骤繁琐但尚可接受，而如果需要同时使用多个串口，将COM号与硬件串口对应起来并不容易，使得调试工作还没开始就被浪费掉不少时间。

因此，本项目应运而生，采用4to1串口HUB+MCU的方案，只需将设备连接电脑，单片机将配合上位机脚本对串口进行扫描，自动将串口硬件对应的上位机COM端口号在本设备上进行显示，节约您宝贵的时间。


项目亮点：

4路串口集线器，可通过USB转4路ttl串口

显示每个对外串口所对应的电脑COM端口号

在电脑USB数据异常断开连接后及时提醒用户



实物图

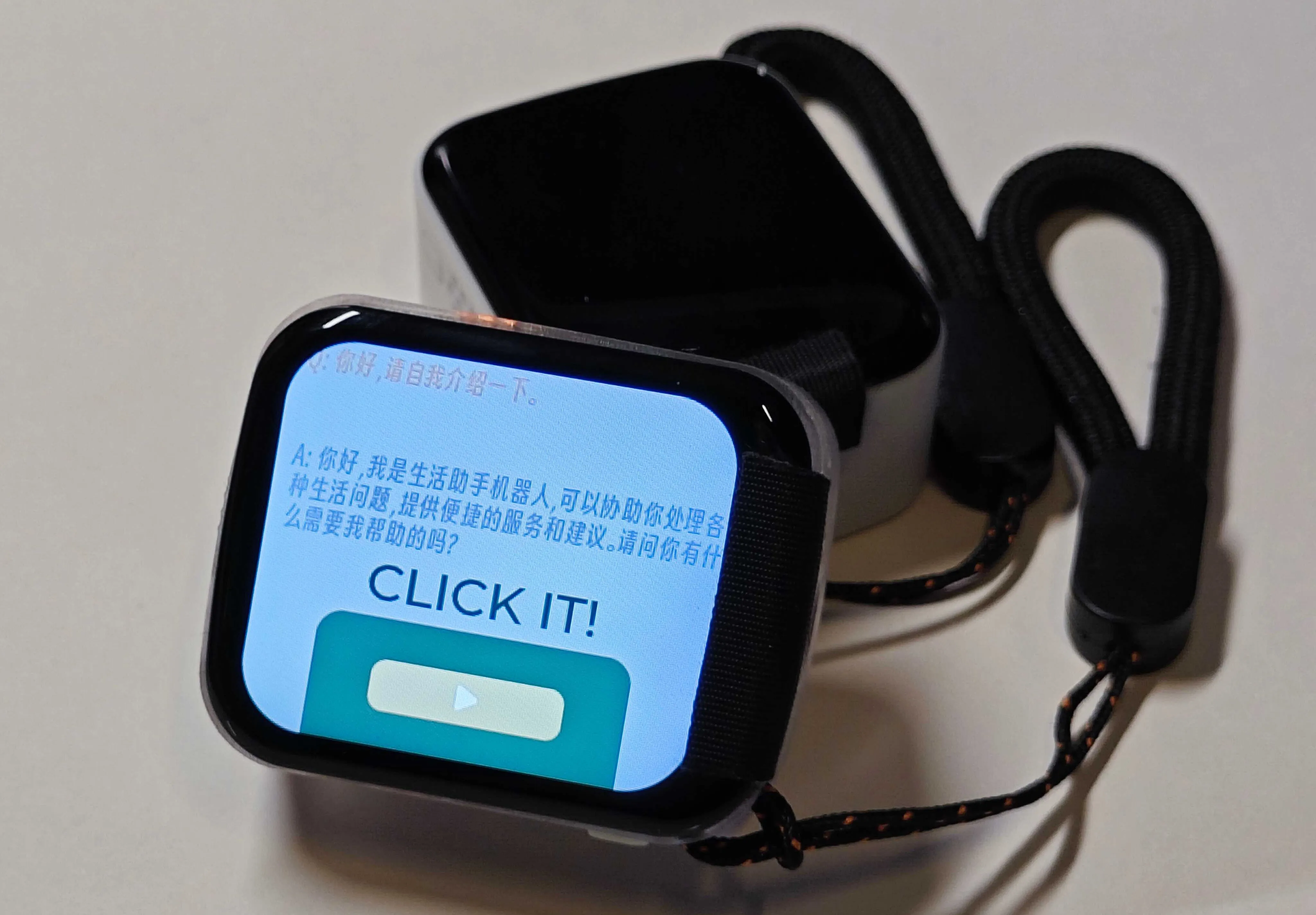

【EasyGPS】基于ESP32S3的GPS定位器


作者：Zhangkeliang


开源链接：【EasyGPS】基于ESP32S3的GPS定位器


视频链接：【EasyGPS】你见过能当键鼠还能语音对话的GP


项目简介：EasyGPS的项目定位主要是一开小巧美丽的码表，整体架构来自X-TRACK项目


项目参数：

  • 主控：ESP32S3R8
  • 屏幕：ST7789V 1.69inch SPI接口 240x280分辨率
  • 储存器：Micro SD CARD 32GB + W25Q128JVPIQ
  • 输入设备：电容触摸
  • RTC: BM8563EMA
  • IMU：MPU6050
  • MAG：QMC5883L
  • ENV：BMP280
  • MIC：MSM261D4030H1CPM
  • GPS：ATGM332H
  • 电池：Li-ion 3.7V 603030 600mAh
  • 电源管理：SGM4056 + SGM6036
  • 外壳：3D打印



实物图

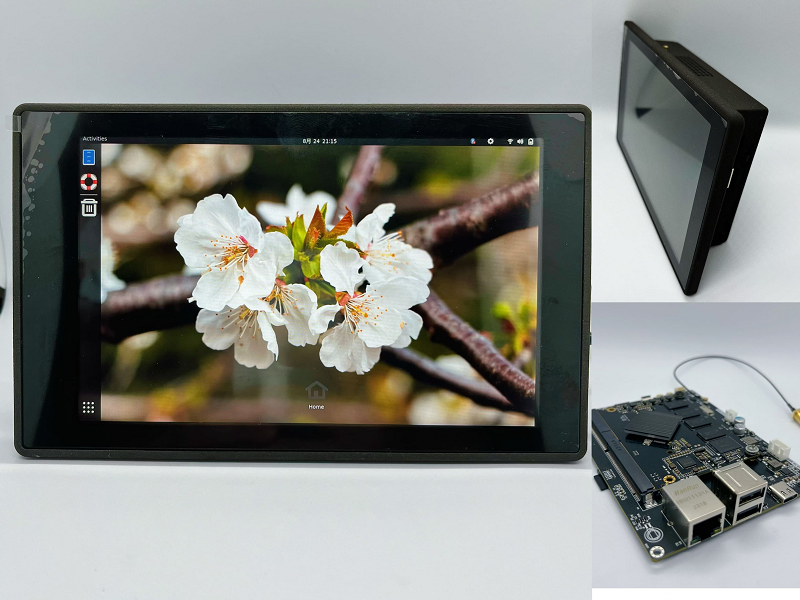

基于RK3399的创意收集终端


作者：Saisaiwa


开源链接：基于RK3399的创意收集终端


项目简介：基于RK3399核心板设计的终端服务器


项目参数：

  • 可自行购买选用合适核心板，需自行设计底板进行开发，选定好核心板方案后需与我们这边商讨，可选用第三方API，选用线上的AI生图服务，搭载一块不小于7寸的触摸屏幕充当创意收集终端服务器；
  • 采用Type-C接口充电，内置锂电池供电使用；
  • 开发一个创意收集小程序，支持参会人员扫码进入小程序，填写上传自己的创意；
  • 在小程序上填写的创意会同步发送到创意收集终端；
  • 创意收集终端会根据上传的创意标题与内容自动检索生成创意配图并传回给小程序，供上传者挑选配图；
  • 小程序首页显示创意标题和配图，需支持显示点赞投票数，热度高的创意会优先排在前面；
  • 创意详情页内，需要支持点赞投票和他人创建话题块提交自己对创意的改进建议；
  • 话题块内支持自由讨论交流与点赞，热度高的话题会排在前面；
  • 创意作者采纳改进建议并完善后，话题块变成绿色，结束此建议话题讨论；
  • 具有版本管理功能，可以追溯创意完善的过程和结点；



实物图

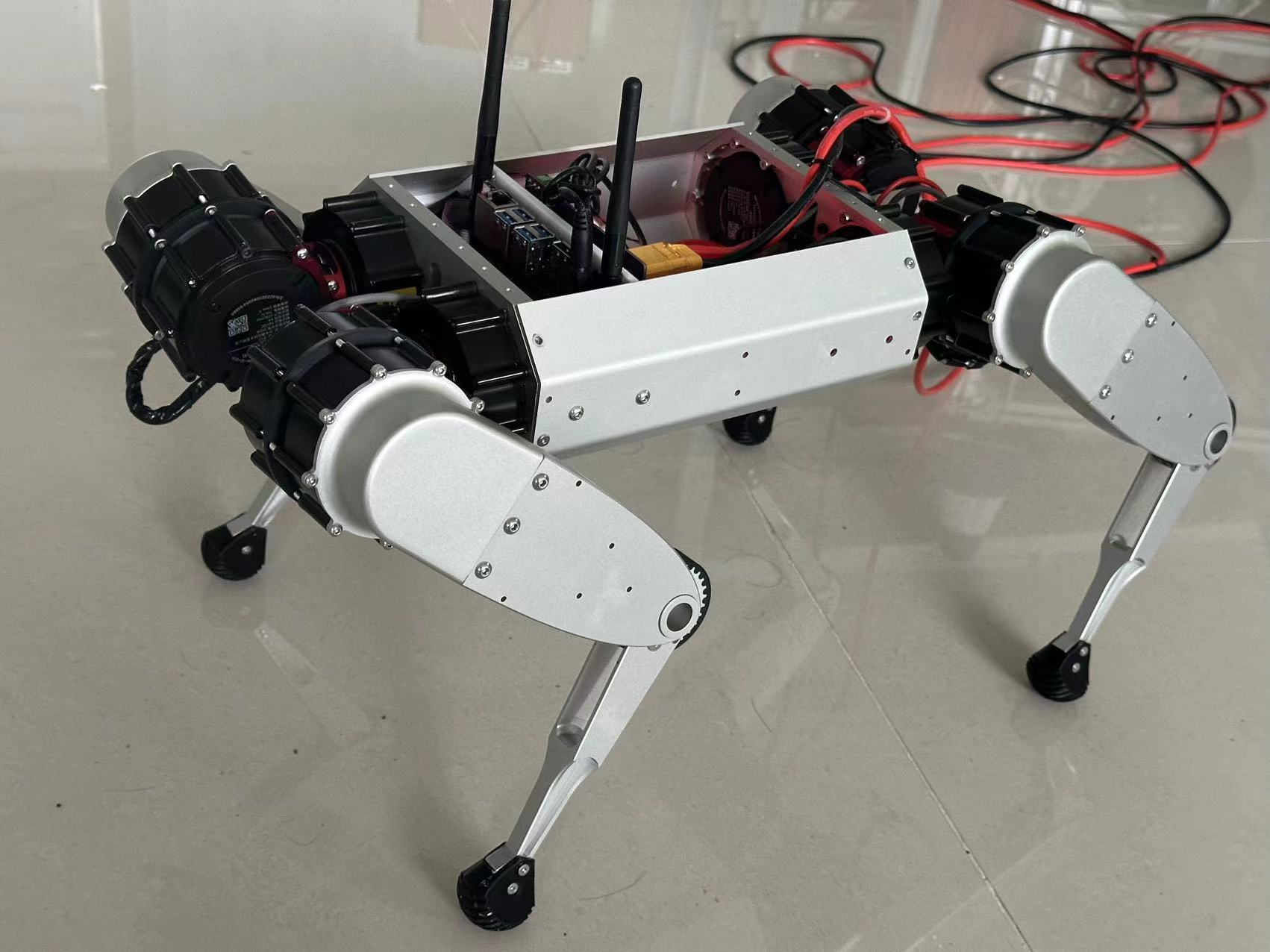

塑改铁！胶改焊！全金属四足机器狗


作者：gulu666


开源链接：塑改铁！胶改焊！全金属四足机器狗


项目简介：本项目旨在独立研发一只高性能的机器狗，具备在三维空间中自由运动的能力。该机器狗的重量为10kg，臂展约100cm，采用伺服无刷电机控制关节运动，并通过CAN通信实现高效控制。


项目说明：

硬件设计

  • 动力系统：每条腿配备三个电机，确保腿部在三维空间中的灵活运动。膝关节电机通过同步带传动设计，减少运动过程中的能量损耗。
  • 控制系统：
  • 上位机：使用NVIDIA Orin NX高性能计算机，支持高算力应用。
  • 下位机：由两颗STM32H7单片机组成，分别通过SPI与上位机通信，解析指令并控制电机。
  • 电源管理：实现24V-19V、19V-5V和5V-3.3V的三路Buck开关降压稳压电路，带载纹波均在30mV以内。
  • 通信：四根CAN总线实现1Mbps的通信速率，SPI总线支持16Mbps的速度，确保数据传输的高效稳定。

软件系统

  • 控制程序：上位机实现底层SPI发送程序和步态规划程序，同时开发了小米电机驱动库，支持通过ROS或C++进行控制。
  • 物联网集成：通过MQTT协议，将机器狗的传感器数据上传至物联网平台，并在Web端进行可视化显示，增强用户体验。

机械设计

  • 零部件设计：共设计79个零部件和276个螺栓孔位（不完全统计），经过百余次3D打印验证，确保设计的可行性与稳定性。
  • 材料选择：最终采用CNC加工的铝合金零件进行组装，提升机器狗的结构强度与耐用性。


实物图

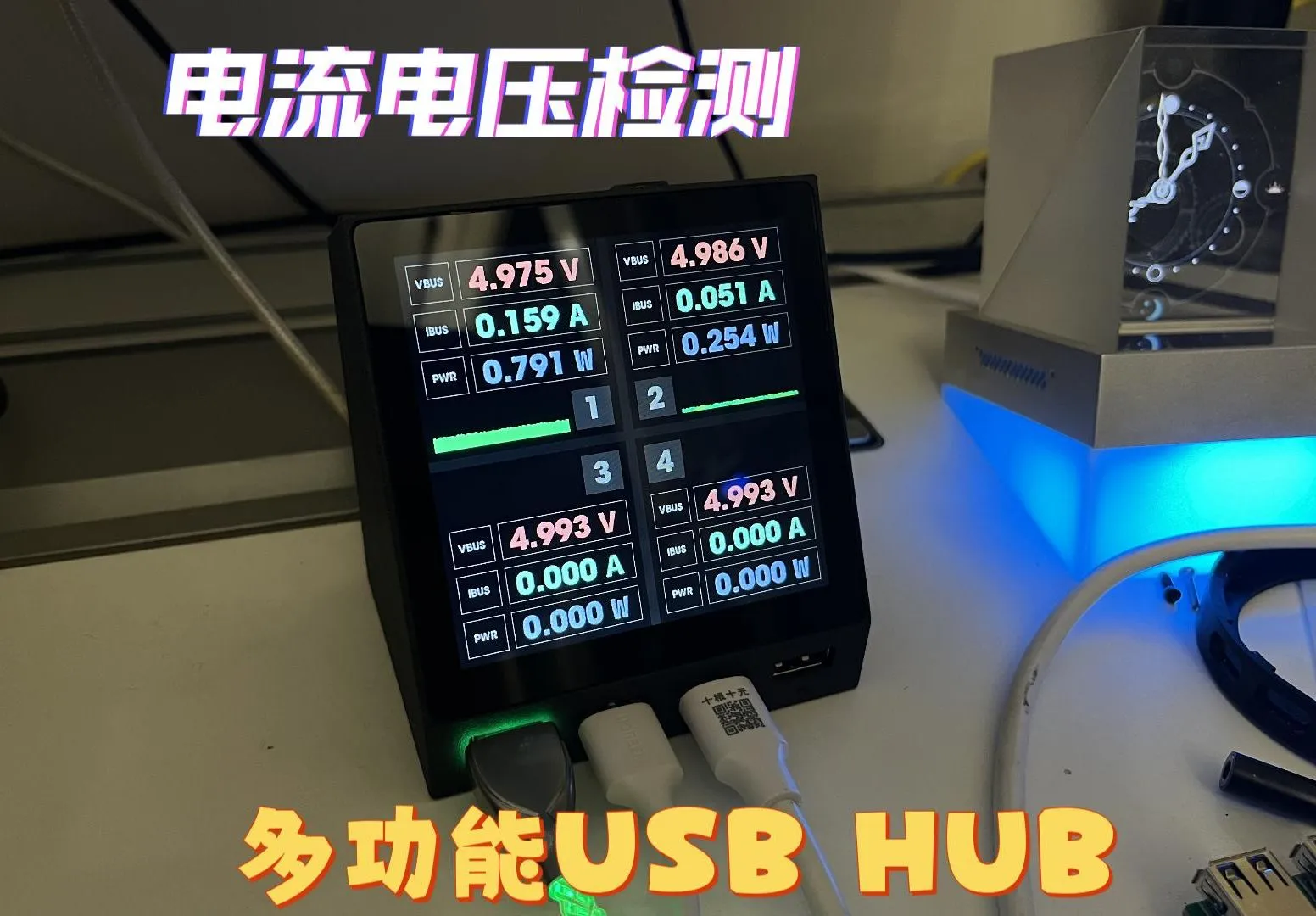

多功能电流电压检测usb_hub


作者：萨纳兰的黄昏


开源链接：多功能电流电压检测usb_hub


视频链接：【开源】多功能USBHUB,电流电压检测控制


项目简介：为解决电子调试工程师痛点而做 多功能独立隔离供电4口USBHUB，所有口都带电压电流检测 每个口单独设置警告电流和关断电流 通过触屏控制每个口的关断


硬件参数：

主控部分：采用ESP32S3 模组， 加上4寸86盒的触摸屏作为交互端

电流电压采集部分：采用4颗INA226 芯片，分别采集4路的电压电流，通过I2C总线传递给主控

USB HUB部分：采用CH334R芯片，4口USB hub芯片

供电部分：支持12v DC IN 和PD诱骗供电，PD诱骗芯片采用CH224K

电子开关部分：采用SY6288CAAC 2A开关芯片，分别控制4路USB 口的 VBUS

其他：额外加了4个RGB灯珠，用以显示每个USB口的电流状态（作为氛围组）



实物图




【全开源】ATom-Bot 桌面机器人


作者：Rb君


开源链接：【全开源】ATom-Bot 桌面机器人


项目简介：本项目是一个桌面级交互小机器人，外观设计的灵感来源是Anki公司的Cozmo机器人，具备3个自由度，使用自己修改的特制舵机支持关节角度回传。


项目功能：

  • 支持1路串口 MSH 交互
  • 与底盘进行通讯（串口）
  • 驱动一路 I2C 总线舵机
  • 算力不能太弱（需部署语音识别等算法）
  • 支持无线协议（遥控、图传）
  • 支持摄像头 DCMI 接口
  • 可以流畅显示 UI 动画
  • 可以播放音频（I2S/DAC）


项目参数：

机器人主要由 头部+底盘 两个部分组成：

  • 头部使用 ESP32-S3 主控担任 “大脑” 进行UI交互、网络通讯、轻量化AI处理；
  • 底盘采用 STM32F103 主控担任 “小脑” 进行运动控制；
  • 魔方采用 ESP32-S3 主控；


实物图

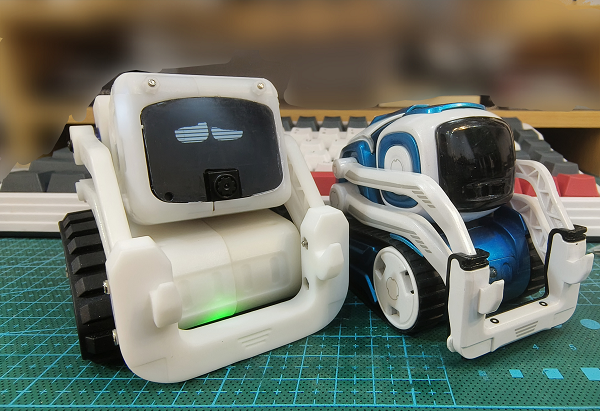

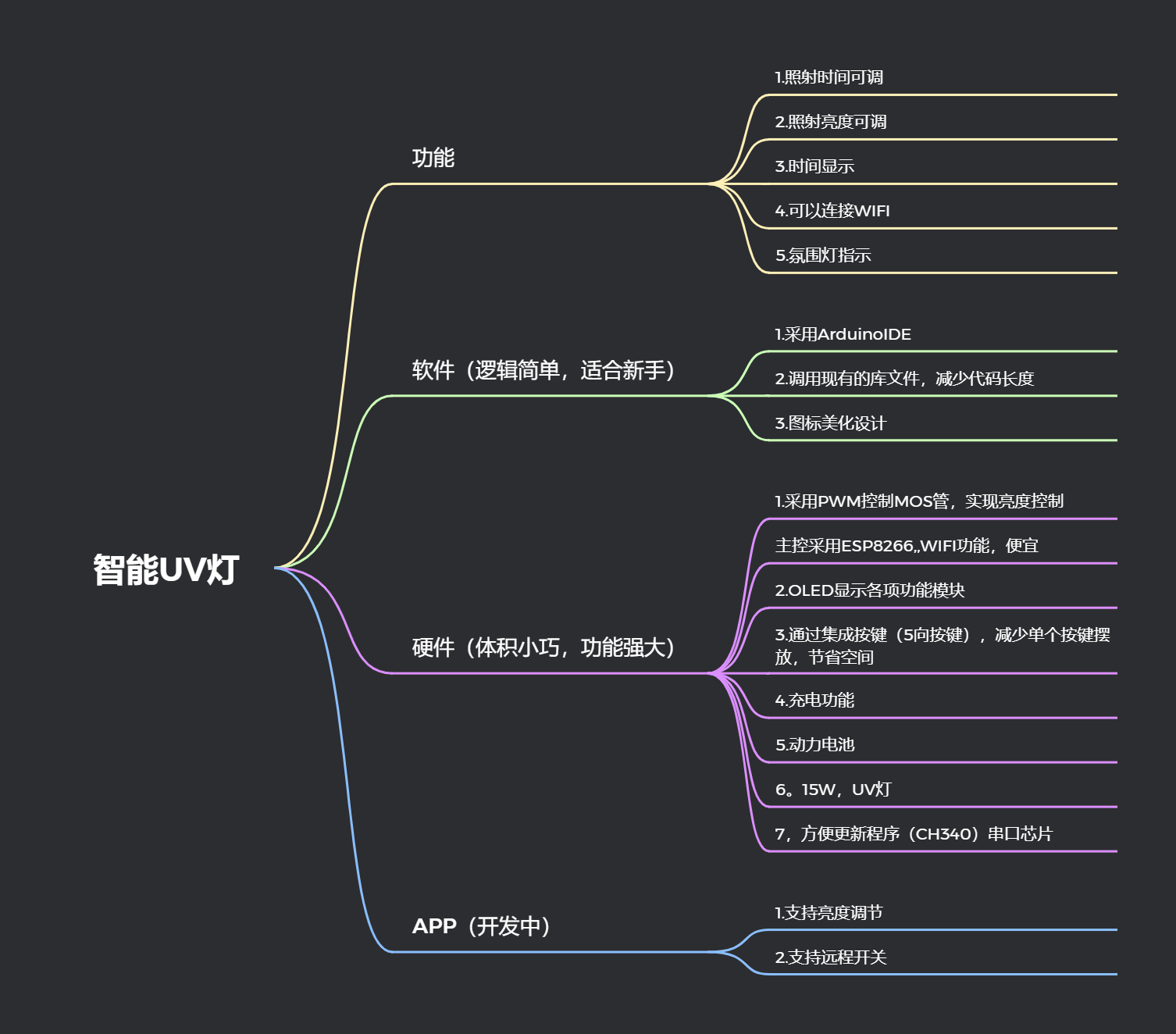

智能UV固化灯（PCB阻焊绿油维修专用）


作者： zhaoyiyi1


开源链接：智能UV固化灯（PCB阻焊绿油维修专用）


视频链接：DIY智能UV灯_哔哩哔哩_bilibili


项目简介：UV灯在我们日常生活中并不陌生，他应用的领域非常广泛，比如：验钞，美甲，洗衣机杀菌，空气净化，UV胶水，3D打印机等等，然而作为一个电子DIY爱好者来说，我为什么要设计这么一个UV灯能？事情是这样的，我在一次维修电路板的时候，由于PCB的阻焊绿油被刮去了一部分，很容易造成短路，于是我买了阻焊绿油进行修补，但我发现卖家提供的UV灯功率特别小，烘烤时间也非常的长，主要绿油也干的很慢，对于像我这样用的电烙铁都是必须3秒钟升温到300度的急性子来说，这无疑是一个漫长的等待。于是就有了想自己DIY一个UV灯的想法。


项目功能：


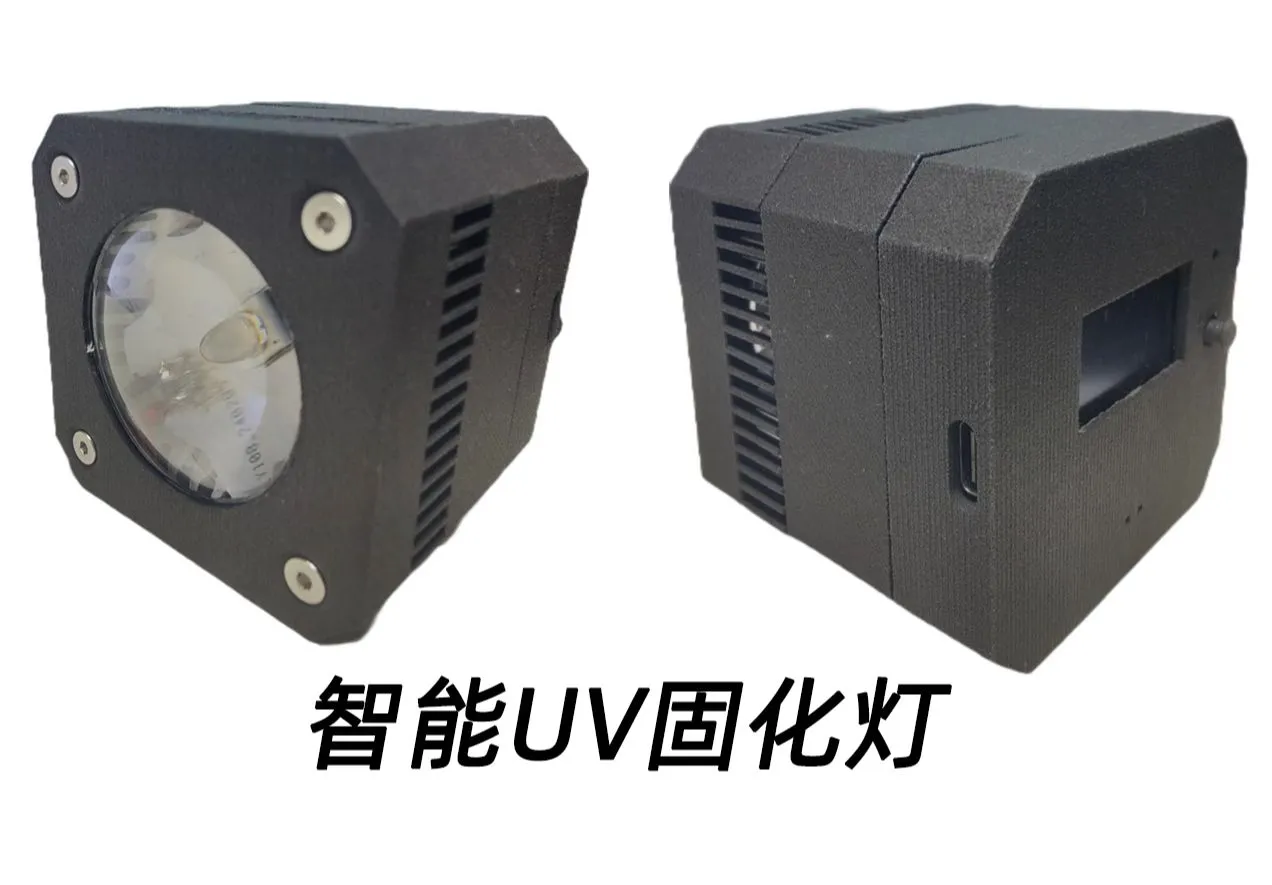

实物图
