嘉立创FPC文字设计案例

文字设计注意事项：

1.标示字符需设计在板外

2.底层字符需镜像

3.文字不能设计在焊盘上

4.文字高度0.8mm，字符线宽0.12mm

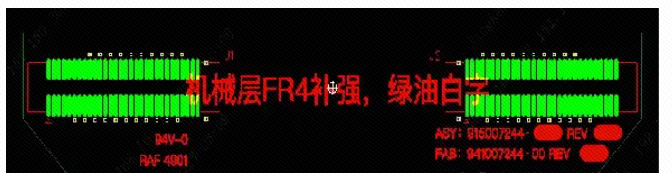

问题点一：

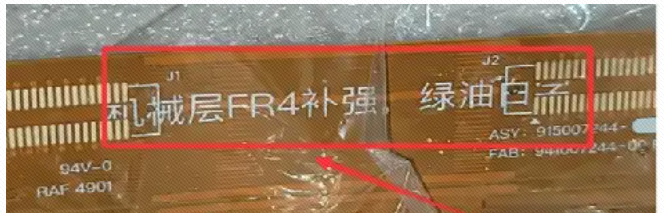

标识字符设计在板子上，工程师漏删时会直接打印在板子上面，建议标识字符设计在板外

文字设计不合理案例二

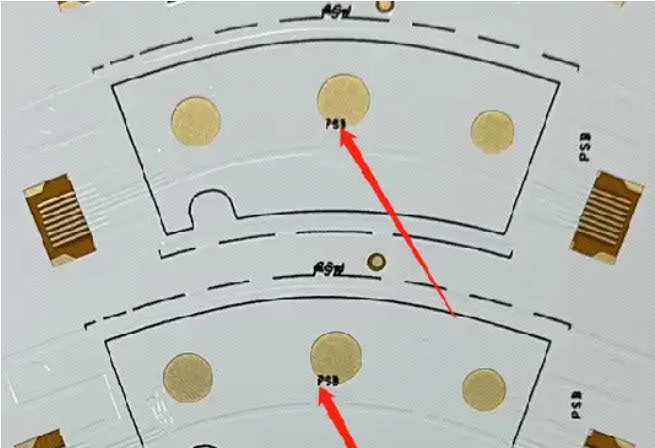

字符设计在焊盘上，会影响上锡

文字设计不合理案例三

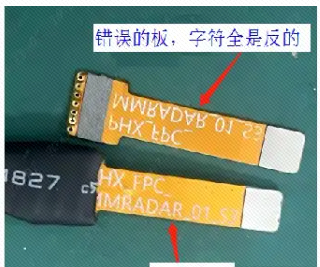

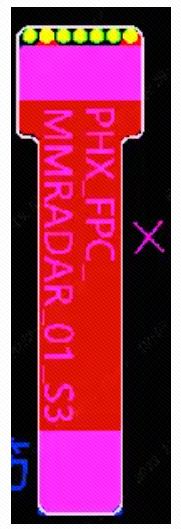

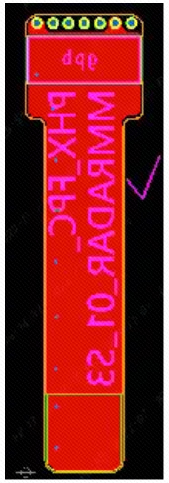

问题点：背面字符需要镜像，要不然做出来是反的

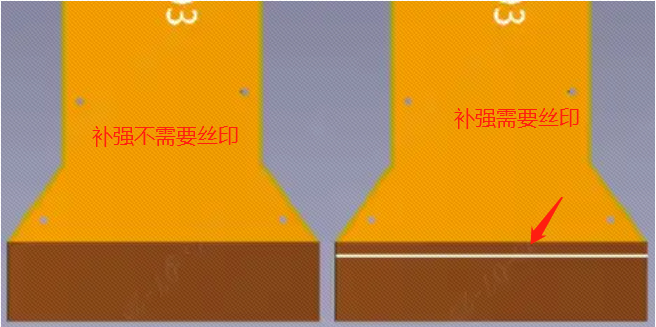

补强上有丝印

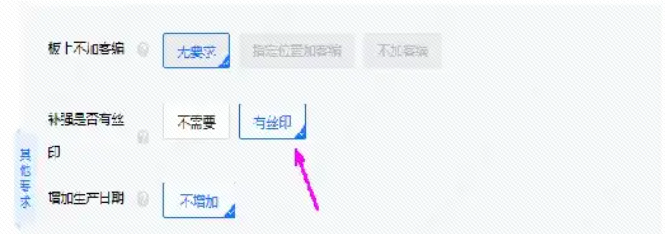

补强有丝印要求时，下单“补强是否有丝印”这个选项要选“有丝印”，否则嘉立创会将补强上的丝印切除掉
