一、主要特性

宽输入电压范围：SL1581能够承受4V至30V的宽输入电压范围，使其能够适应多种不同的电源环境。

固定5V输出：该芯片具有固定的5V输出电压，无论输入电压如何波动，输出电压都能保持稳定，这对于需要稳定电压输出的电子设备至关重要。

大电流输出：SL1581的最大输出电流可达2A，能够满足高电流应用的需求。

高效率：采用先进的PWM控制技术，该芯片的效率可高达92%以上，有助于降低功耗并提高能源利用效率。

电路简单：SL1581的外围电路非常简单，仅需少量元器件即可实现降压恒压功能，降低了设计和集成的难度。

多重保护功能：芯片内置了多重保护功能，包括过温保护、输出短路保护和输入欠压保护等，确保了芯片的安全性和稳定性。

二、工作原理

SL1581的工作原理是通过采样输出电压和参考电压之间的差值，调节PWM的占空比，从而控制开关管的导通时间，达到稳定输出电压的目的。当输出电压低于参考电压时，PWM的占空比增加，开关管的导通时间延长，输出电压上升；当输出电压高于参考电压时，PWM的占空比减小，开关管的导通时间缩短，输出电压下降。

三、应用领域

由于SL1581具有上述多种优点，因此被广泛应用于各种需要降压恒压电源的应用场景，如：

LED照明：LED灯需要稳定的电压和电流来保证其亮度和寿命，SL1581能够提供稳定的5V输出电压和大电流输出，非常适合用于LED照明系统。

充电器：充电器需要高效的降压恒压电路来将高电压转换为适合设备充电的低电压，SL1581的高效率和宽输入电压范围使其成为充电器的理想选择。

电子仪器：许多电子仪器需要稳定的电源来保证其正常工作，SL1581能够提供稳定的5V输出电压和多种保护功能，确保电子仪器的稳定性和安全性。

四、典型应用电路

SL1581的典型应用电路非常简单，通常只需要输入电压源、输出电压源、储能电容和开关管等四个元器件即可。此外，为了降低噪音和防止电磁干扰，还可以添加一个磁珠和一个小电容。具体的电路设计需要根据实际的应用需求和电源环境来确定。

说明

SL1581是支持高电压输入的同步降源管理芯片，在 4~30V的宽输入电压范围内可实现2.4A的连续电流输出。

SL1581具有优秀的恒压 /恒流 (CC/CV)特性 。SL1581采用电流模式的环路控制原理，实现了快速的动态响应。

SL1581工作开关频率 工作开关频率 工作开关频率 为 130kHz，具有良好的EMI特性。

另外，芯片包含多重保护功能：过温输 出短路保护和输入欠压保护等。

SL1581采用 SOP8的标准封装。

 2.特性

⚫ 宽输入电压范围： 4V至 30V

⚫ 效率可高达 92%以上

⚫ 超高恒流精度： ±5%

⚫ 恒压精度： ±5%

⚫ 无需外部补偿

⚫ 开关频率： 130kHz

⚫ 输入欠压 /过压、输出短路和 过热保护

⚫ SOP-8封装

⚫ 输出电流： 2.4A

 3.应用范围

⚫ 车载充电器 /适配器

⚫ 线性调节前置稳压器

⚫ 分布式供电系统

⚫ 电池充电器

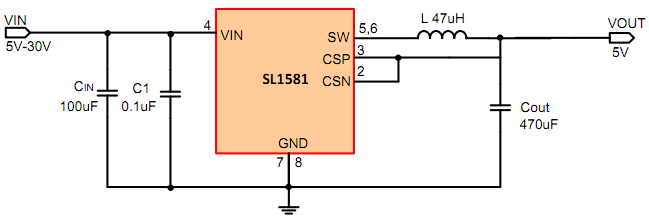

 4.典型应用电路图
