万能遥控器拆解（带飞鼠和键盘功能）

最近在某鱼淘了一个好玩的遥控器，遂拆来与各位同好分享。

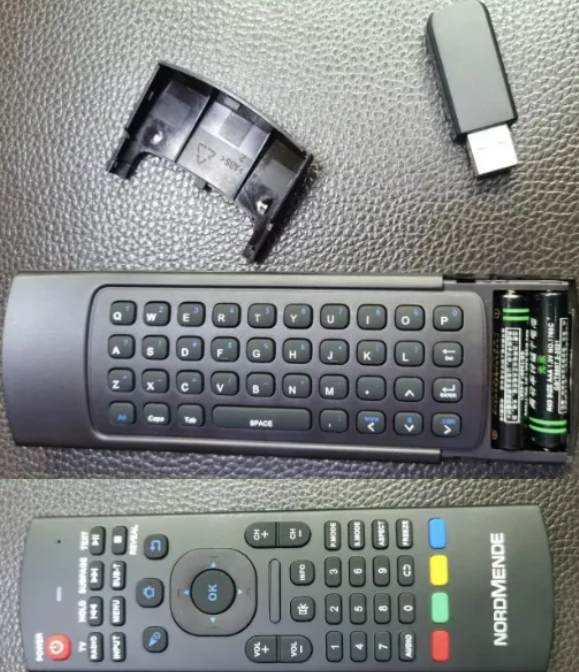

首先简单介绍一下遥控器功能：

红外模式：内置键码，可做万能遥控

2.4Ghz模式：可当鼠标（飞鼠）&键盘（另有2.4Ghz接收头），免驱。

供电方式：两节1.5V干电池

那么不妨请各位同好先猜想一下，遥控器是如何实现的飞鼠，按键（83个），以及红外万能遥控匹配键码的功能？

那么我们就直接开拆了：

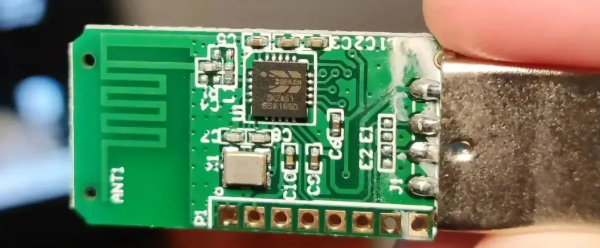

先把接收头拆了，接收头主控芯片用的是博通的BK2451，电脑免驱，可以直接当键盘/鼠标使用，天线是板载PCB天线；这个PCB尺寸感觉还是做的稍微大了一些，这个接收头尺寸可以做的更小，把USB和电脑的那个触点（VCC，USB+,USB-和GND）做成PCB的形式，把芯片放到触点背后，然后只需要把板载天线放在USB插头外面（类似无线鼠标接收器那种小小个的）。

接着继续拆遥控器：

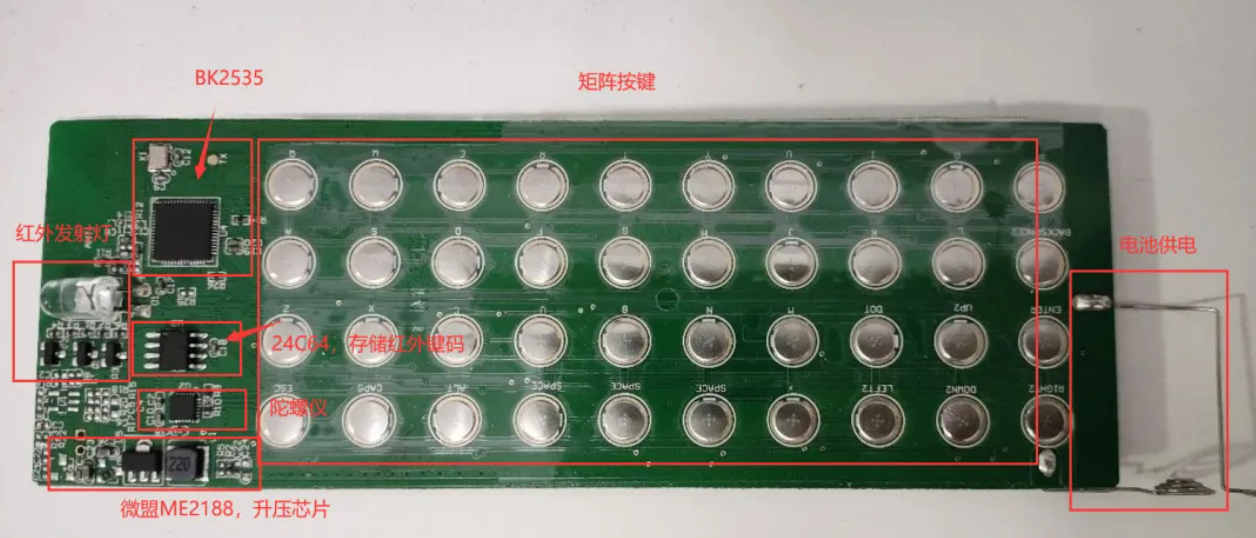

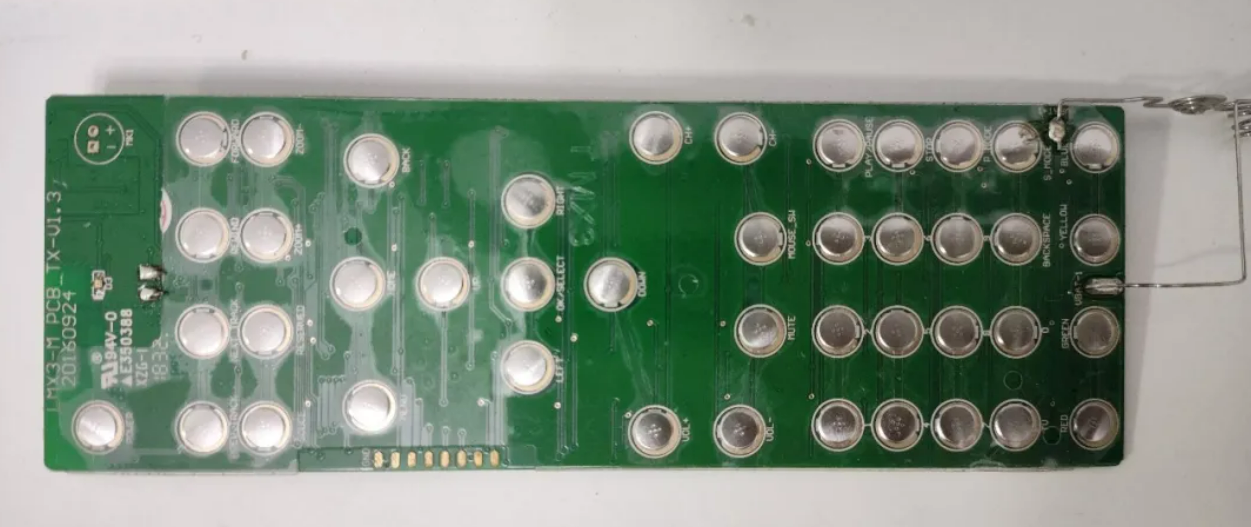

主控用的芯片为BK2535，也是博通的芯片；天线也是为板载PCB天线。如想的一样，83个按键是矩阵按键形式的，估计是用了19个IO口（9×10）。三极管和红外发射灯做红外遥控部分的红外发射，24C64是一个eeprom存储芯片用于存储红外键码；飞鼠部分实现是用了一颗陀螺仪芯片检测姿态，没有查到品牌。升压芯片用的是南京微盟的ME2188（低静态电流7.5uA）。然后大致的硬件构造就是如此了。

不得不说这个遥控器五脏虽小，麻雀俱全啊；那么这个遥控器的硬件结构是不是和你想的结果一样呢？#嘉立创PCB##嘉立创##PCB有什么好玩的#
