嘉立创FPC拼版案例

拼版要求

1.宽度尽设计为120mm或250mm,尽量拼双数,方便开模

2.拼版间距：板与板间距一般2mm，有钢片补强的间距建议3mm,板与板间距要一致

3.FPC不支持邮票和V-CUT工艺，只需设计连接桥位。

4.工艺边宽度5mm，正常四边都要加,如不加工艺边,下单要备注一下

5.拼版最大尺寸250X600mm，最小尺寸70*70mm；

6.工艺边需要有定位孔和MARK点

7.尽量不要把两个不同的板拼在一起,会影响贴片效率

针对不会拼版的同学,嘉立创下单时有第三方拼版服务

拼版案例一

问题点：

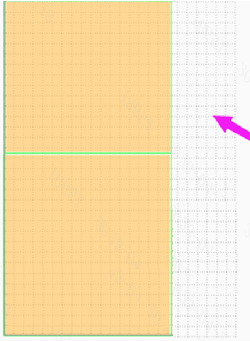

(1)拼版尺寸135*180mm,材料宽度是250mm的,拼一个太浪费,拼两个又拼不下,建议宽度按120或250mm来拼

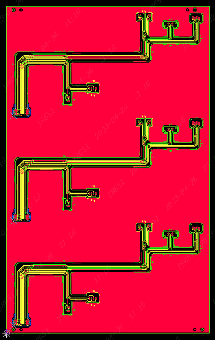

(2)SET内板与板间距15个mm严重浪费,建议板与板间距2mm来拼

拼版案例二

问题点：

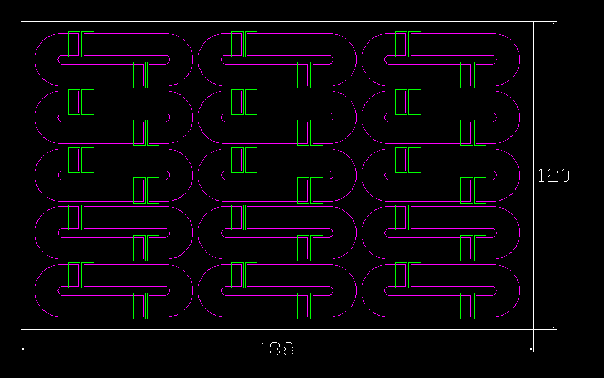

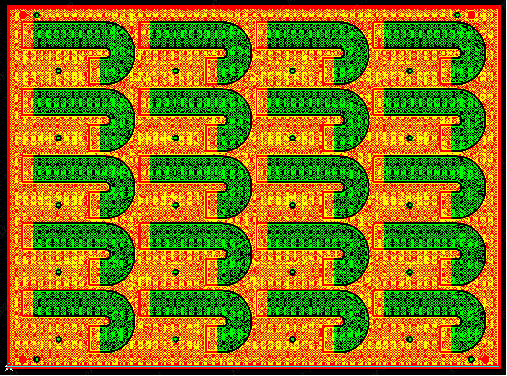

异形板尽量拼紧凑点,板料利用率会高一些,可以考虑下单选 第三方拼版,让嘉立创工程师帮您拼

更改前 更改后

拼版案例三

问题点：

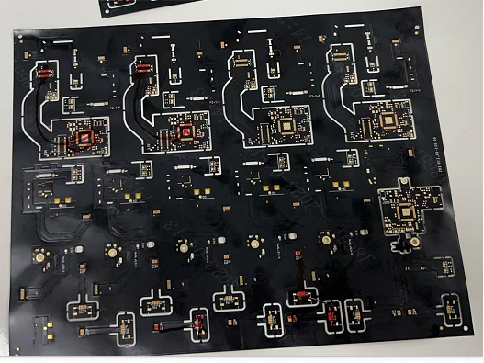

多个不同的板拼在一起,当板内有个别板报废时,会严重影响贴片效率
