拆解220元的8通道RTD数据采集模块，看看电路方案

最近网上购买了一个8通道的RTD采集模块，原价要220元，参数如下：

应用领域：

1：各种工业现场。

2：超低温或高温应用等。

硬件资源：

1：一路 RS485 接口。

2：8 路热电阻传感（PT100/PT1000)器输入，两线制。

3：测温标称分辨率±0.5℃

通迅方式:

1:一路 RS485 通信（MODBUS-RTU 协议），可定做自定义协议

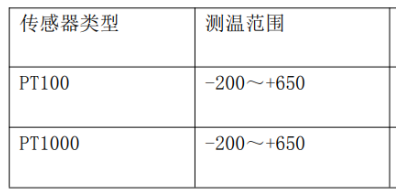

可接传感器类型：

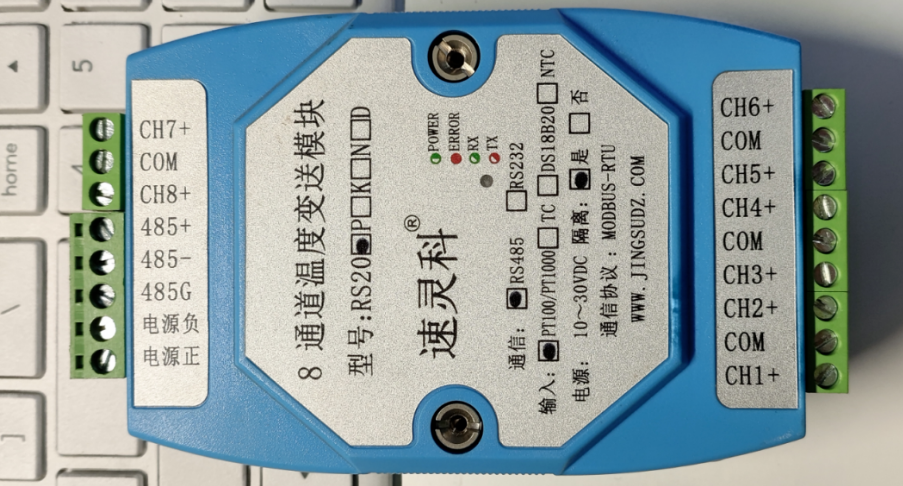

模块照片：

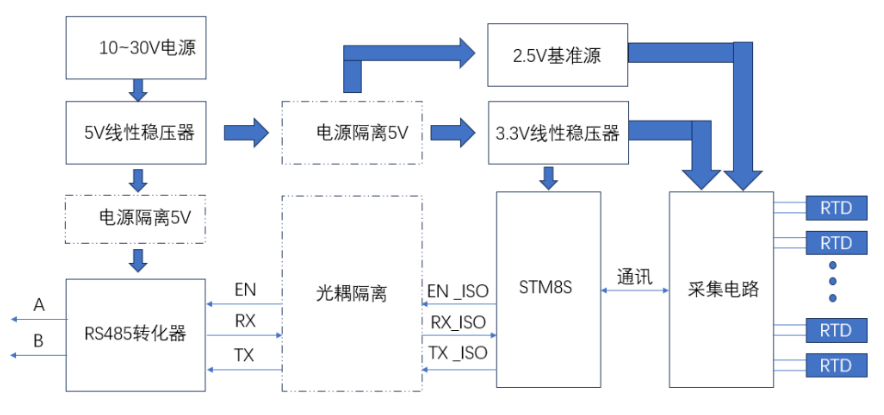

拆开后可以看到电路由3个部分组成，分别是电源部分，采集部分，以及通讯部分。电路整体的框图大致如下：

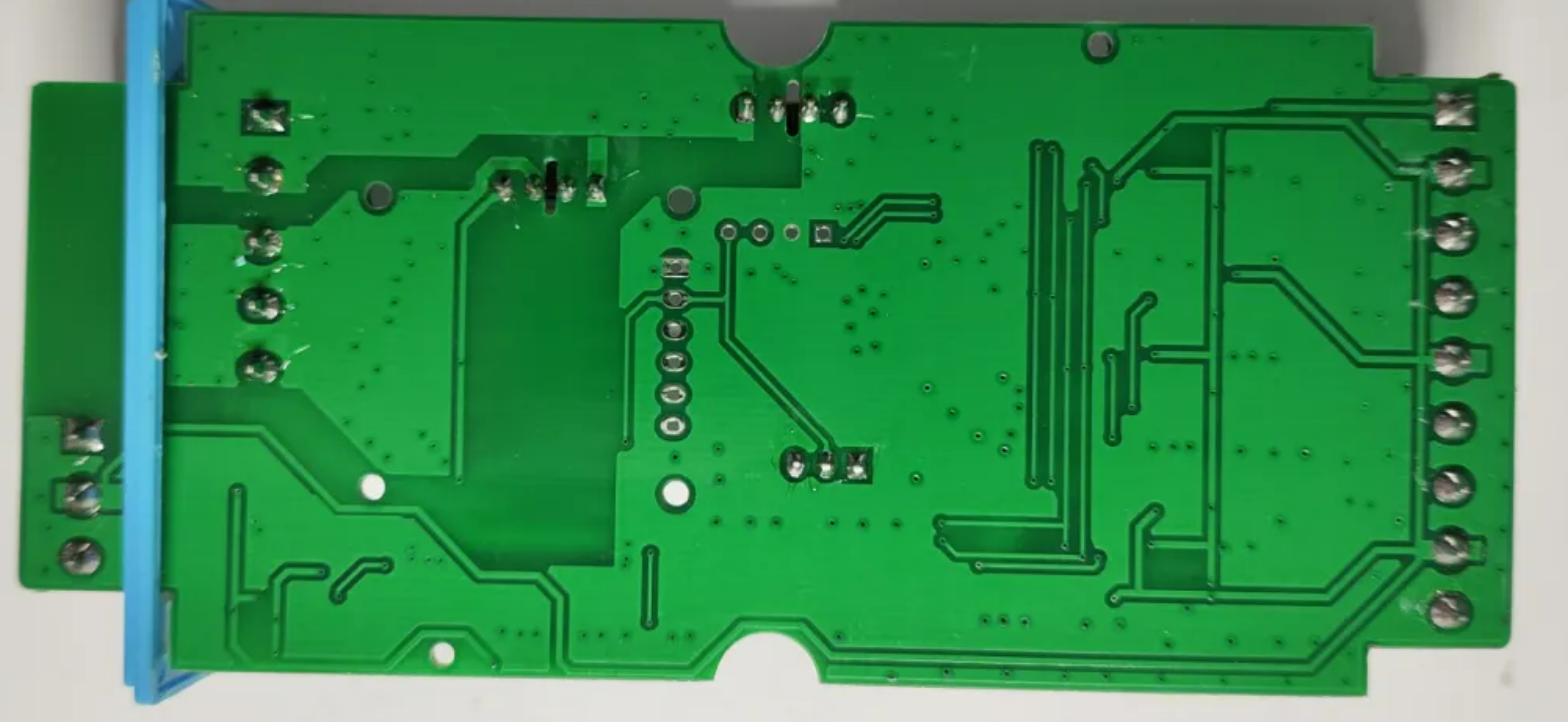

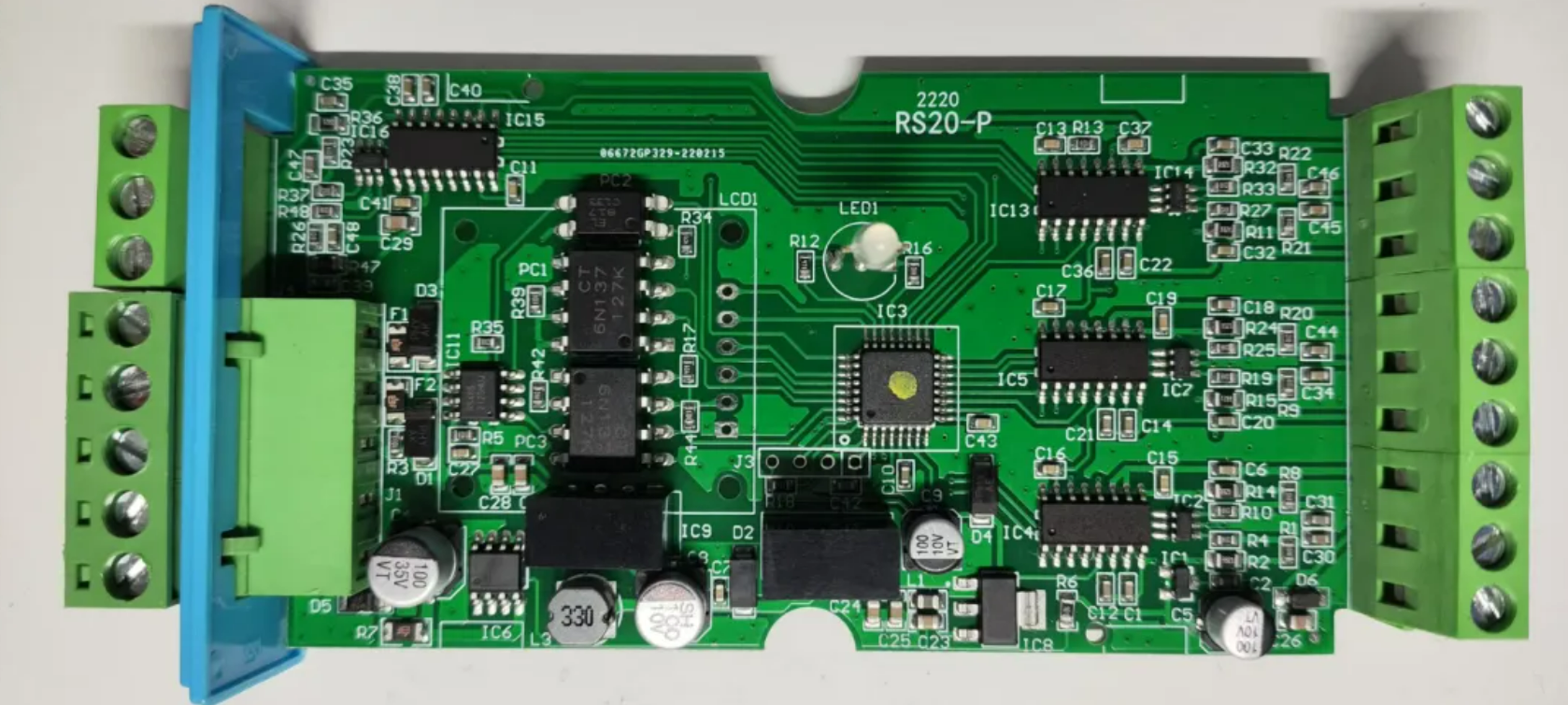

总的来说，硬件 电路算不上复杂，主要研发成本 可能 软件和上位机上比较多 。主控采用了STM8S005K6T6C， PCBA图片如下：

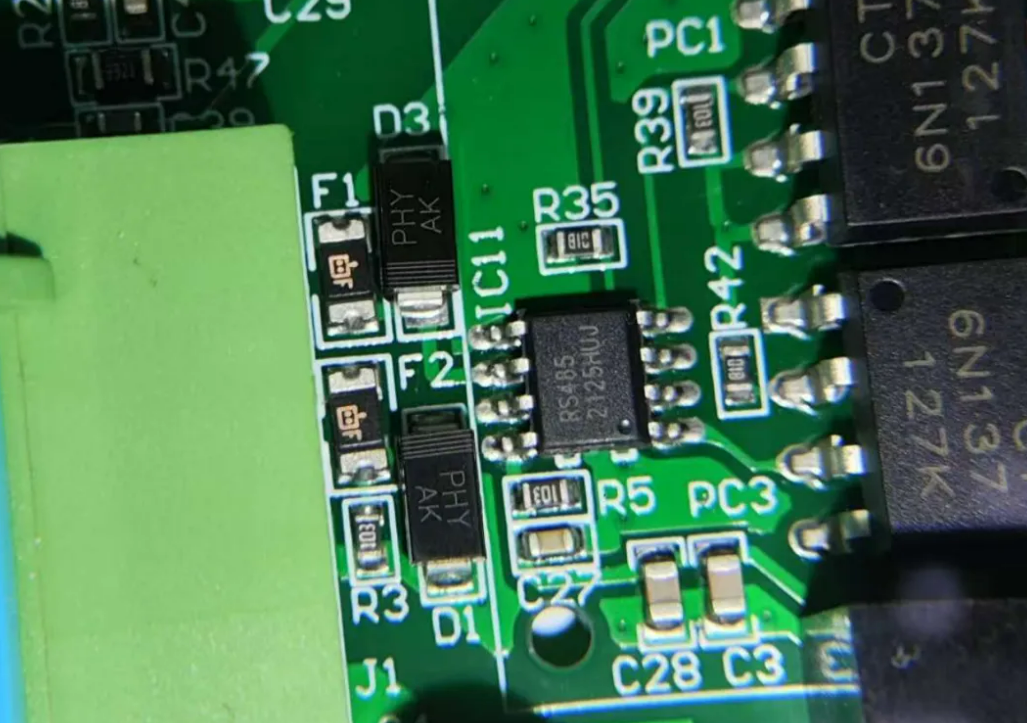

RS485的AB通讯接口 采用的是 SMAJ6.5A，一个单向的 6.8V的 瞬态抑制二极管 共模防护，并没有差模防护，防护做的一般。

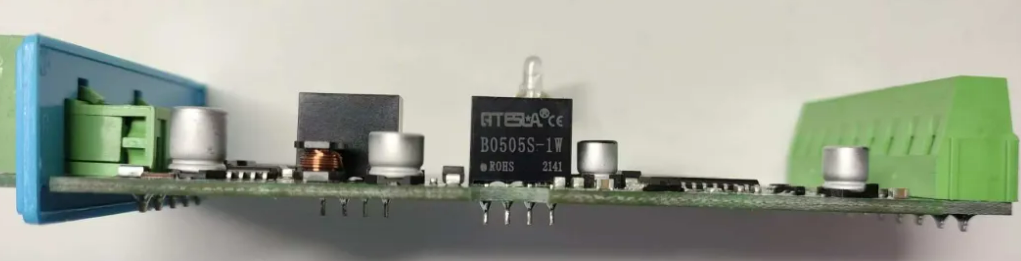

隔离 电源仍然是老朋友B0505S，总共采用了两颗B0505S，一个给485通讯接口，一个给采集电路。B0505S是一款5V转5V的隔离电源模块，厂家我就不细查了，知道的朋友也可以评论区留言。

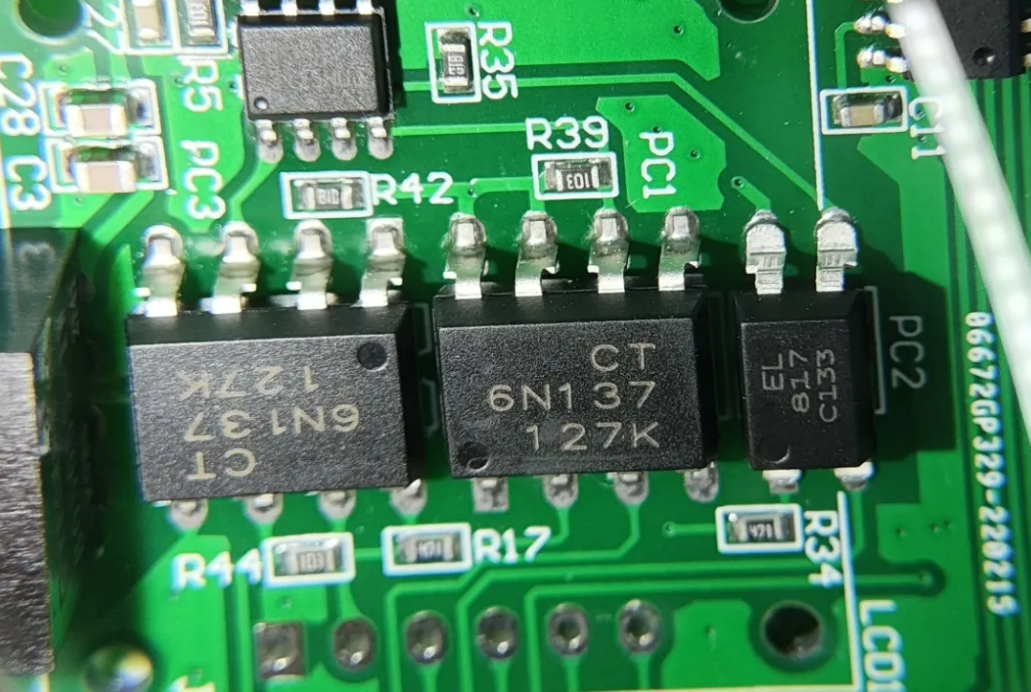

看了一下这块模块支持的485通信速率为300~115200，可能这也是RX和TX用了两颗高速光耦的原因，由于485的使能不需要很快速的翻转，所以使能用了一个普通的817做隔离：

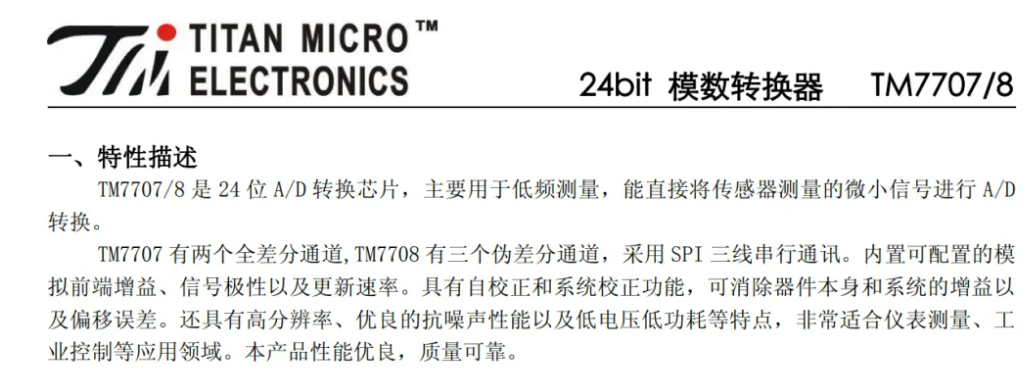

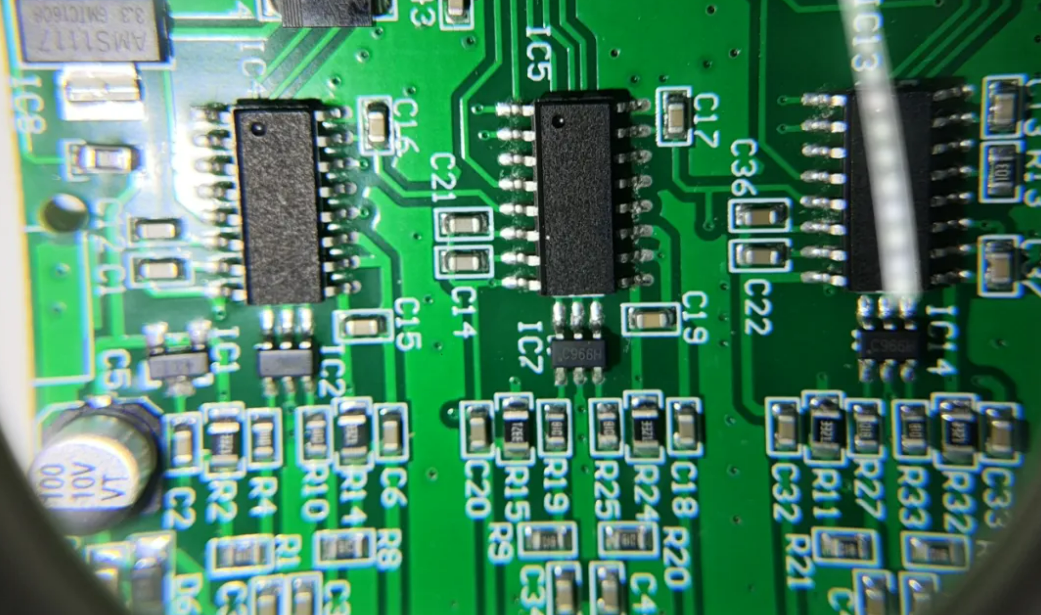

比较有意思的是，ADC采集芯片的丝印被打磨掉了，总共用了4颗ADC芯片，每一颗差分采集两颗RTD电阻的电压。虽然这个ADC芯片的丝印被打磨掉了，但是根据这个芯片的外围电路连接，还是猜出来了这个芯片就是TM7707，是一颗24bit分辨率的ADC芯片。同时RTD的接口使用了azc099作为静电防护。

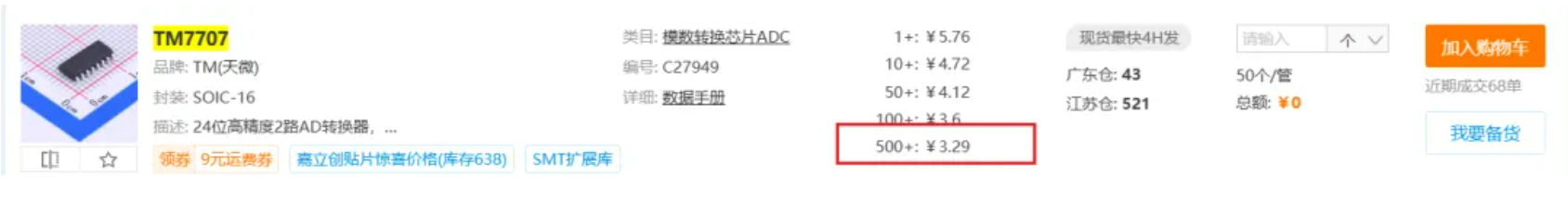

看TM7707批量价格大概是3.3左右，24bit双通道，还是很有性价比的一款芯片。

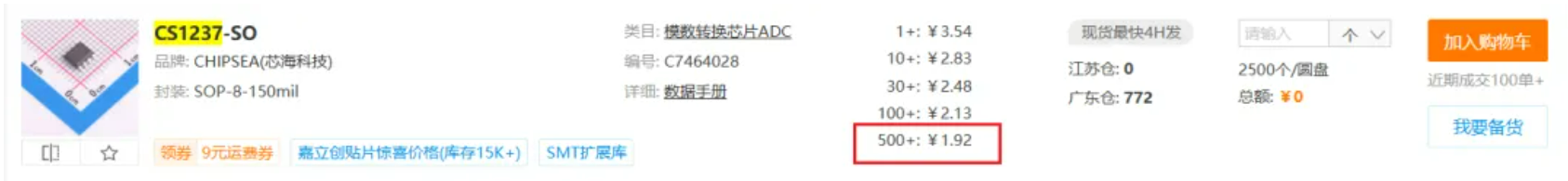

另外也有朋友推荐芯海的CS1237，是一个单通道的24bit的ADC芯片，大概批量1.9左右，我也就顺带着记录一下，也方便回头我自己查找：

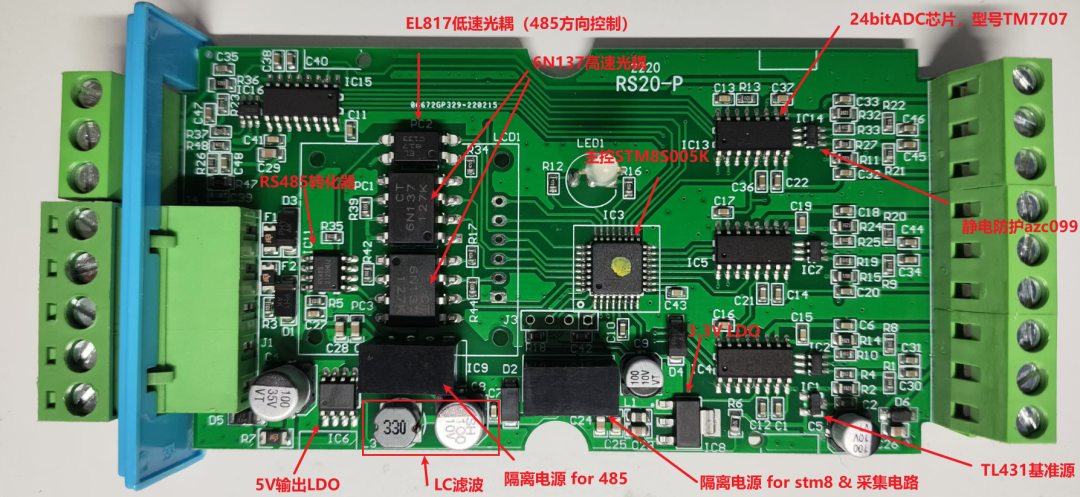

最后是整体的电路方案分析图：
