充电桩为何须使用B型剩余电流互感器？

引言

随着电动汽车的快速普及，充电桩作为其重要配套设施，安全问题日益受到关注。在充电桩的电气保护系统中，B型剩余电流互感器（RCD）扮演着至关重要的角色。本文将深入探讨为什么充电桩必须采用B型剩余电流互感器而非其他类型。

一、剩余电流保护的基本原理

剩余电流保护器通过检测线路中的电流不平衡来识别漏电情况。当相线与中性线电流差值超过设定阈值时（通常为30mA），保护器会迅速切断电路，防止触电事故发生。

二、充电桩的特殊电气特性

1. **直流成分存在**：电动汽车充电过程中，整流逆变电路会产生直流剩余电流

2. **高频谐波丰富**：充电系统的开关频率可达kHz级别

3. **复杂故障类型**：可能同时出现交流、直流、脉动直流等多种故障电流

三、为何A型RCD不能满足需求

传统A型RCD只能检测：

- 正弦交流剩余电流

- 脉动直流剩余电流（含有<6mA平滑直流）

但无法可靠检测：

- 纯直流故障电流

- 高频剩余电流（>1kHz）

- 复杂波形的混合故障电流

四、B型RCD的技术优势

B型剩余电流互感器具有以下特点：

1. **全频谱检测**：可识别0-1MHz频率范围的故障电流

2. **多类型覆盖**：

   - 交流正弦波

   - 脉动直流

   - 平滑直流

   - 复合波形

3. **更高可靠性**：采用特殊磁芯材料和信号处理技术

4. **快速响应**：满足充电系统对保护速度的要求

五、相关标准要求

1. IEC 62955标准明确规定直流敏感型RCD要求

2. GB/T 18487.1-2015规定充电桩必须使用B型或具有等效功能的RCD

3. 欧盟IEC 62752要求模式3充电必须配备B型RCD

六、实际应用案例

某充电桩制造商曾尝试使用A型RCD，结果：

- 直流故障漏报率高达35%

- 高频故障无法识别

- 导致多起设备损坏事故

改用B型RCD后：

- 故障检测率达到99.9%以上

- 安全事故降为零

- 设备寿命显著延长

七、未来发展趋势

1. 智能化B型RCD：集成自检、通信功能

2. 更高频宽设计：适应超快充技术发展

3. 小型化集成：与充电模块一体化设计

结论

B型剩余电流互感器因其全面的故障电流检测能力，成为充电桩安全保护的必然选择。随着充电技术的不断发展，B型RCD将继续演进，为电动汽车基础设施提供更可靠的安全保障。充电桩制造商和运营商应充分认识其重要性，确保产品符合最高安全标准。

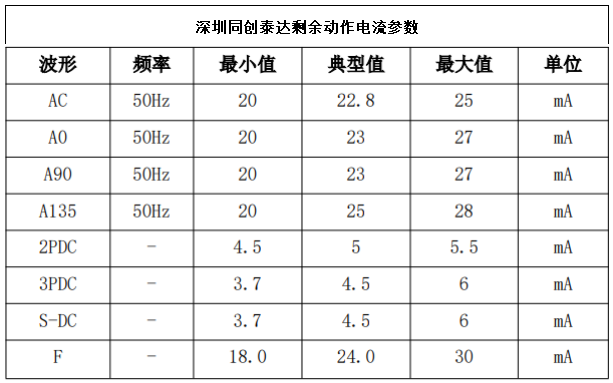

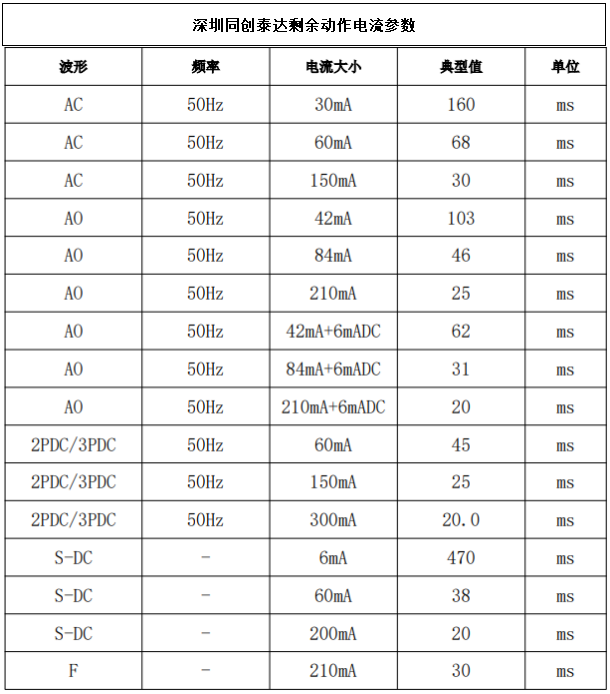

下面分享一组符合TUV认证标准的B型剩余电流互感器测试参数：
