漏电流检测基本原理以及在电动汽车充电桩中漏电流保护方法的选择

漏电流检测和保护是电动汽车充电桩安全运行的关键环节，涉及人身安全和设备保护。以下是基本原理及保护方法的详细解析：

 **一、漏电流检测基本原理**

1. **漏电流成因**

  - 绝缘劣化、线路破损、潮湿环境或元件故障导致电流非正常泄漏。

  - 充电桩中可能由直流母线、交流侧或PE（保护地线）通路产生。

2. **检测技术**

  - **交流漏电流检测**：

   - **电流互感器（CT）**：通过零序电流互感器（ZCT）监测交流回路矢量和（正常时为零，漏电时非零）。

   - **适用场景**：充电桩的AC输入侧（如L1/L2/L3与N线不平衡电流）。

  - **直流漏电流检测**：

   - **霍尔传感器**或**专用IC**（如基于磁通门原理的传感器），直接测量直流回路对地泄漏。

   - **适用场景**：充电桩的DC输出侧（如电池充电时直流母线对地泄漏）。

  - **交直流混合检测**：

   - 复合型传感器或双检测电路，应对充电桩中交直流共存的情况（如双向充电桩）。

 **二、充电桩漏电流保护方法选择**

1. **保护标准与阈值**

  - **AC侧**：遵循IEC 62752（Type A或Type B RCD）：

   - **Type A**：仅检测正弦波和脉动直流漏电（阈值30mA）。

   - **Type B**：额外检测平滑直流漏电（适用于变频器或整流器负载）。

  - **DC侧**：根据IEC 62955，通常设定阈值≥6mA（防电击）或≥60mA（防火）。

2. **关键保护方案**

  - **分级保护**：

   - **AC输入侧**：Type B RCD（覆盖交流及脉动/平滑直流）。

   - **DC输出侧**：专用DC漏电传感器（如ISO 6469-3要求的绝缘监测装置IMD）。

  - **绝缘监测（IMD）**：

   - 实时监测DC母线对地绝缘电阻（通常要求≥100Ω/V），异常时切断充电。

  - **主动保护技术**：

   - 在绝缘劣化早期（未达漏电阈值时）通过预警或降功率防止事故。

3. **技术选型要点**

  - **兼容性**：适配充电桩拓扑（如V2G场景需双向漏电保护）。

  - **抗干扰**：避免PWM谐波或高频噪声导致误动作（选用带宽合适的传感器）。

  - **快速响应**：漏电保护动作时间≤100ms（如GB/T 18487.1要求）。

 **三、典型应用案例**

- **交流桩（AC Charger）**：Type A RCD + 过流保护（满足基本安全）。

- **直流快充桩（DC Charger）**：Type B RCD + DC IMD + 主动绝缘监测。

- **智能充电桩**：集成漏电保护模块与BMS通信，实现多级联动（如漏电时BMS终止充电）。

 **四、未来趋势**

- **高精度传感器**：如基于TMR（隧道磁阻）的微型化漏电检测模块。

- **AI预测**：通过历史数据分析绝缘老化趋势，提前预警。

- **国际标准融合**：统一交流/直流漏电保护标准（如IEC 62477-1的扩展）。

通过合理选择检测技术和保护策略，可显著提升充电桩的安全性，适应复杂工况（如潮湿、高温环境）下的可靠运行。

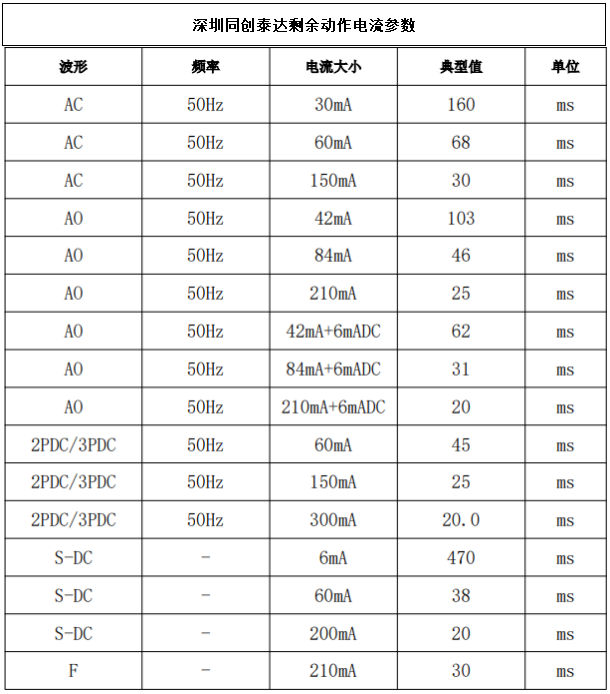

下面分享一组通过TUV认证的B型剩余电流传感器的测试参数：
