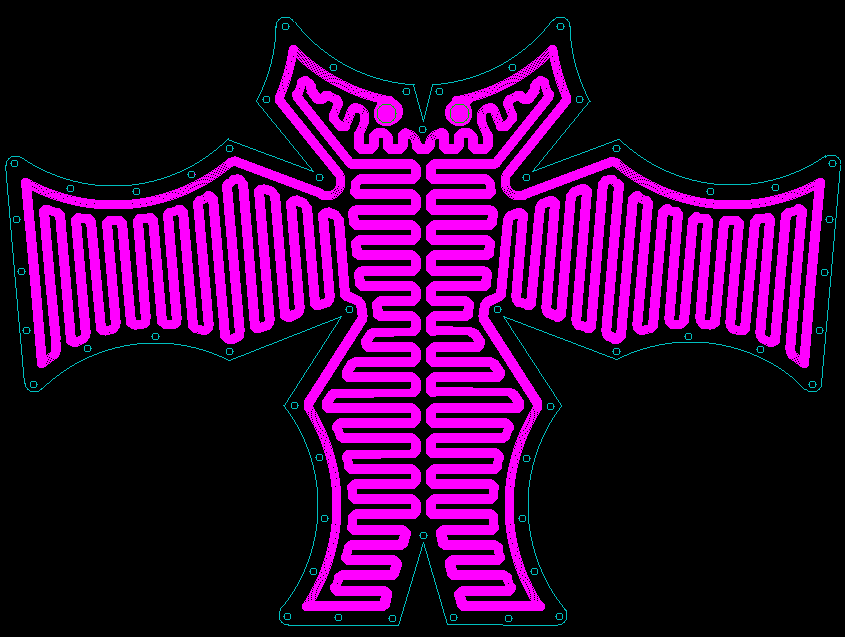

在之前的《布线原理与设计指导》中,我们学习了方形电热膜如何布线,接下来我们将学习异形电热膜的画法,如下图:




其中涉及到的嘉立创电热膜设计布线计算公式,可在嘉立创社区电热膜板块查找下载哦!

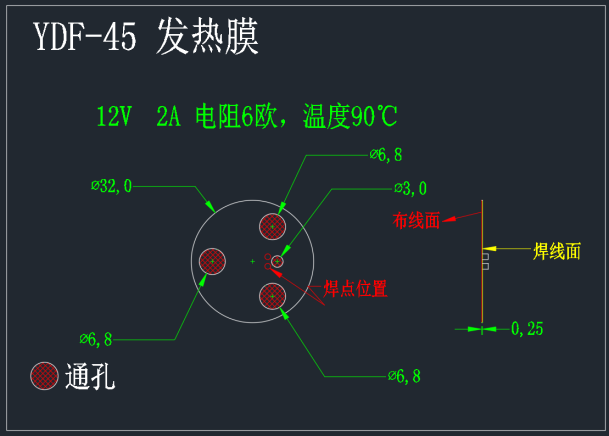

接下来,我们拿这个客户的要求(电阻是6欧姆)来举例:


1. 首先我们要知晓该发热膜的相关参数,电阻,电压,功率,工作温度等,如果没有提供电阻焊,可以根据公式算出电阻R=U*U/P,。说白了,布线第一步,就是要明确电阻(为后面用EXCEL公式来布线做准备)。

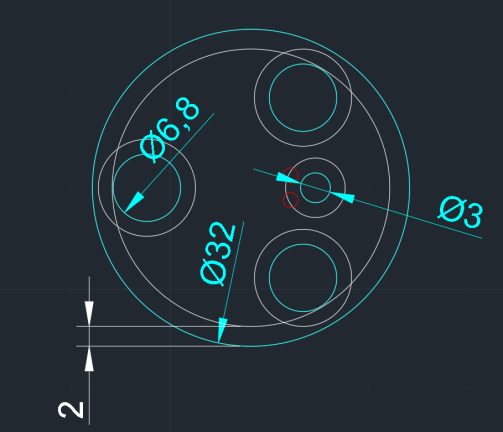

2. 算出实际布线区域面积,然后开根号,即可得到正方形的边长(即换一种思维,把异形区域的布线面积转化为常规方形的),下图实际布线面积,就等于最大圆的面积,减去四个通孔的面积。


大圆的面积是804。四个通孔的面积中,三个相同的通孔(36.3*3=108.9)是108.9,另一个稍小的通孔是7.07。



实际布线面积=804-108.9-7.07=688.03 ,688开根号,即可得26*26MM的正方形。


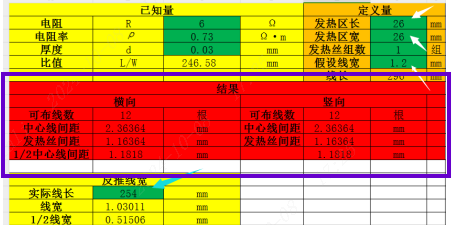

3. 在公式中,输入长宽,电阻(这些数据是一定的,不可改变的),试着改变一些可变的参数(如材料的电阻率,厚度,发热丝的组数,及宽度),查看红色区域,线的中间间距,发热丝的间距,以及线宽是否均匀,调整好后即可布线。


4.布线时需注意:


先按外形每边缩小2MM(加热区域与外形一般要预留2到4MM的空间,板小就预留少一点,板大就预留多一点),四个通孔与加热区域也要保持预留空间,每边也要加大2MM左右。

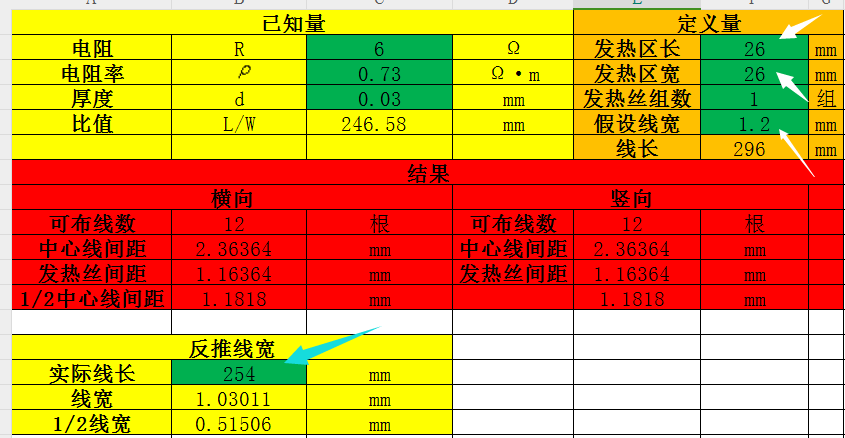

布完线后,尽可能导圆角,计算所布线的总长度254MM,在反推线宽一栏中输入实际线长254MM,即可得到线宽1.03MM。



布完线,在嘉立创电热膜进行打样,就可以得到一张漂亮的电热膜啦!
