科普|嘉立创电热膜与FPC有什么区别？

电热膜和FPC（柔性印制线路板）是两种不同的电子元件，它们在功能、结构、材料、性能特点、应用领域等方面存在诸多区别，下面就为大家来科普下两者的不同点。

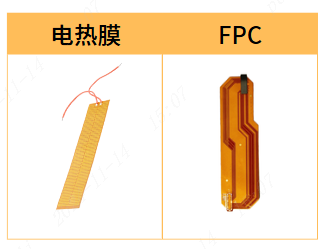

功能

电热膜：电热膜的核心功能是将电能转化为热能，产生热量用于加热物体或维持特定的温度环境，以满足不同场景下的取暖、加热等需求。

FPC：主要用于实现电子设备中信号的传输和电路的连接，是电子产品的重要组成部分。

结构

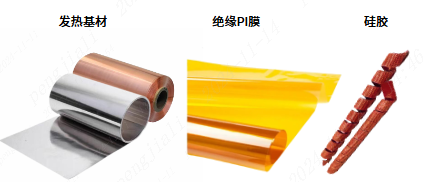

电热膜：由绝缘pi膜，金属发热丝，以及热敏电阻，正负极引线组成。发热片以合金片为发热芯，以聚酰亚胺薄膜为外绝缘体，以金属箔、金属丝为内导电发热体，经高温高压热合而成。其中，电热部分主要包含发热丝，热敏电阻，温控，保险丝，输入电源几部分。除此之外，就是对整体产品的温度控制和温度调节。

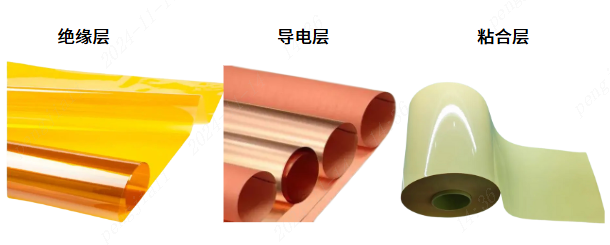

FPC：由三层核心材料构成：绝缘层、导电层和粘合层。绝缘层由耐高温的聚酰亚胺薄膜（PI）构成，这为电路提供了必要的绝缘保护。紧随其下的是导电层，这一层由铜箔（通常为紫铜）组成，它的任务是确保电流顺畅地在电路中流动，而其厚度可以根据不同的应用需求进行定制。最后，粘合层由环氧树脂构成，它不仅固定了导电层，还增强了整个FPC的机械稳定性。这三层材料的精密组合，赋予FPC优异的柔韧性和电气性能，适用于多种电子设备。

性能特点

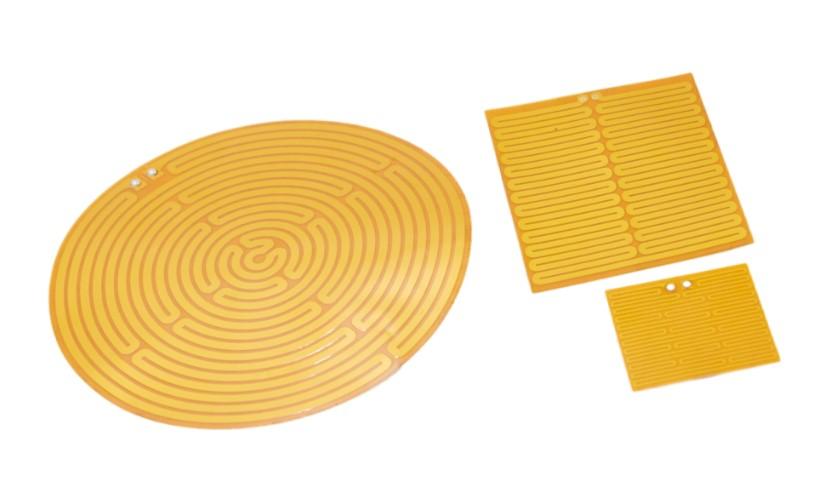

电热膜：突出的性能特点是发热效率高、发热均匀、温度响应快、安全性好等。它能够在短时间内快速产生热量，并将热量均匀地散发出去，提供舒适的加热效果。此外，电热膜还具有较好的柔韧性和可定制性，能够根据不同的使用场景和形状要求进行定制化生产。

FPC：具有配线密度高、重量轻、厚度薄、可弯折、可立体组装等特点。FPC可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。利用FPC可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。

制造工艺

电热膜：制造过程涉及设计文件、裁切原材料、覆干膜、曝光、显影、蚀刻、脱膜、清洗等多个精细步骤，首先是设计文件的制作，需要根据用户的要求进行布线。然后是原材料的裁切，并将干膜覆盖在原材料上，进行曝光和显影处理，以形成所需的电路图案。随后，通过蚀刻工艺去除多余的部分，再进行脱膜和清洗。为了保护电热膜，需要进行抗氧化处理，并测量电阻以确保性能符合标准。之后，对覆盖膜进行切孔，进行压膜操作，精确切割外形。在上锡之后，进行焊线，点胶，焊接元器件，最后进行全面的电阻测试，确保每个电热膜的性能稳定可靠。

FPC：制造工艺较为复杂，包括设计制版、覆铜、蚀刻、钻孔、镀铜、贴膜等多个步骤。首先根据电路设计要求制作版图，然后将铜箔通过粘结剂贴合在绝缘基材上，接着使用化学蚀刻工艺去除不需要的铜箔部分，形成电路图案。之后进行钻孔、镀铜等工序，以实现不同层之间的电气连接，最后贴上覆盖膜进行保护。

应用领域

电热膜：主要应用在与热管理相关的取暖、加热领域，如家庭取暖中的地暖、电热毯、加热坐垫、暖手宝等；工业加热中的设备加热、模具加热等；农业养殖中的温室大棚加热、动物养殖保暖等；此外，在医疗保健领域的理疗仪器、恒温培养箱等设备中也有应用。

FPC：应用范围广泛，在消费电子、汽车电子、工业控制、医疗设备等领域都发挥着重要作用。在智能手机、平板电脑、笔记本电脑、数码相机、汽车电子等设备中，FPC被用作柔性连接线路，连接各个组件和传输信号，实现设备的轻薄化、小型化和高性能化。
