ISO3080 和 ISO3086 器件是隔离式全双工差分线路驱 动器和接收器，而 ISO3082 和 ISO3088 器件是适用于 TIA/EIA 485/422 应用的隔离式半双工差分线路收发 器。 由于接地环路断开，这类器件能够在大得多的共模电压 范围内运行，非常适合于远距离传输线路。经测试，器 件的对称隔离层可在总线收发器和逻辑电平接口之间按 照 UL 1577 标准提供为时 60s 的 2500VRMS 隔离。 所有带线缆的 I/O 都容易遭受来自各种信号源的电瞬态 噪声影响。这些瞬态噪声如果具有足够的幅度和持续时 间，就有可能导致收发器或邻近的敏感电路受到损坏。 此类隔离器件能够显著地提高保护水平并降低昂贵控制 电路受损的风险。


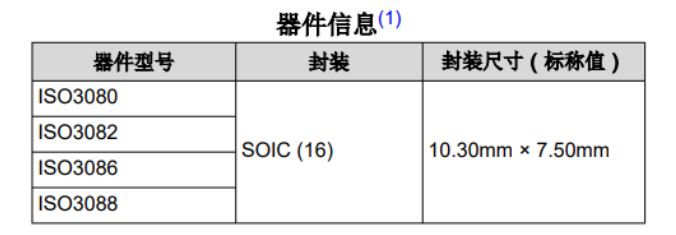

ISO3080、ISO3082、ISO3086 和 ISO3088 器件适用 于 –40°C 至 +85°C 温度范围。


1 特性


• 符合或超出 TIA/EIA RS-485 的要求


• 信号传输速率高达 20Mbps


• 1/8 单位负载，一条总线上多达 256 个节点


• 热关断保护 • 低总线电容 - 16pF（典型值）


• 50kV/μs 典型瞬态抗扰度


• 针对总线开路、短路及空闲状态的失效防护接收器


• 可耐受 5V 电压的 3.3V 输入


• 总线引脚 ESD 保护 – 总线引脚与 GND2 之间的 12kV HBM – 总线引脚与 GND1 之间的 6kV HBM


• 安全相关认证：


– 4000VPK 基本绝缘，560VPK VIORM，符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准


– 2500VRMS 隔离，符合 UL 1577 标准


– 4000VPK 隔离，符合 CSA 62368-1 标准


2 应用


• 安全系统


• 化学品生产


• 工厂自动化


• 电机和运动控制


• HVAC 及楼宇自动化网络


• 联网安检站

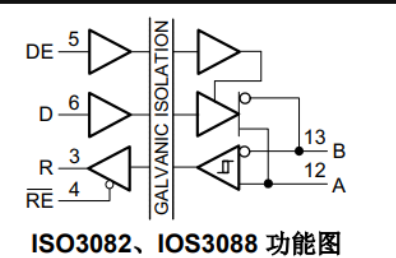

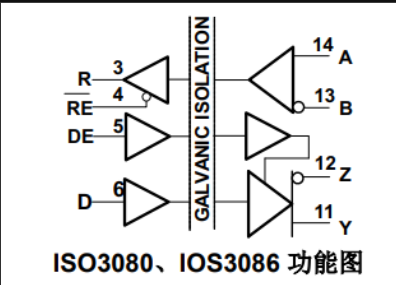

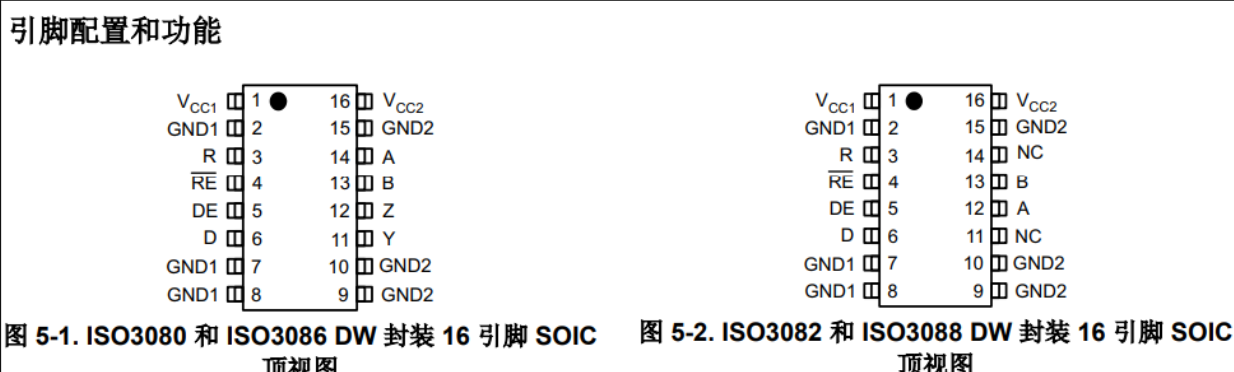

ISO3080 和 ISO3086 器件是隔离式全双工差分线路驱动器和接收器，而 ISO3082 和 ISO3088 器件是适用于 TIA/EIA 485/422 应用的隔离式半双工差分线路收发器。根据标准，这些器件额定在 60s 时间内提供高达 2500VRMS 的电隔离。这些器件具有高电平有效驱动器使能端和低电平有效接收器使能端，用于控制数据流。它们 有两种速度等级，适用于高达 200kbps 和 20Mbps 的数据传输。 当驱动器使能引脚 DE 为逻辑高电平时，差分输出 Y 和 Z 跟随数据输入 D 的逻辑状态。D 处的逻辑高电平会导致 Y 变为高电平，Z 变为低电平。在这种情况下，定义为 VOD = V(Y) – V(Z) 的差分输出电压为正。当 D 为低电平 时，输出状态反转，Z 变为高电平，Y 变为低电平，VOD 是负数。当 DE 为低电平时，两个输出都变为高阻态。在 这种情况下，与 D 处的逻辑状态无关。DE 引脚有一个接地的内部下拉电阻器，因此，当处于开路状态时，驱动 器默认禁用（高阻抗）。D 引脚有一个连接到 VCC 的内部上拉电阻器，因此，当启用驱动器且处于开路状态时， 输出 Y 变为高电平，Z 变为低电平。 当接收器使能引脚 RE 为逻辑低电平时，接收器被启用。当差分输入电压（定义为 VID = V(A) – V(B)）为正并且高 于正输入阈值 VIT+ 时，接收器输出 R 变为高电平。当 VID 为负并且低于负输入阈值 VIT– 时，接收器输出 R 变为 低电平。如果 VID 介于 VIT+ 和 VIT– 之间，则输出是不确定的。当 RE 为逻辑高电平或处于开路时，接收器输出 为高阻抗，与 VID 的幅度和极性无关。当收发器与总线断开（开路）、总线线路短路（短路）或未对总线进行有 源驱动（空闲总线）时，接收器输入的内部偏置会导致输出失效防护高电平。
