示波器科普全解析

在这个充满电子信号的世界里，示波器作为电子工程师和科研人员的“眼睛”，扮演着至关重要的角色。今天，我们就来深入探索示波器的奥秘，从基础原理到高级应用，带您全面了解这个神奇的电子测量仪器。

示波器的工作原理

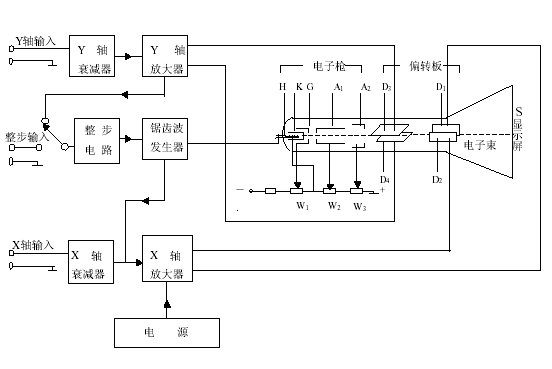

示波器的工作原理基于电子束在垂直和水平偏转板上的偏转。当被测信号输入时，它经过垂直放大器放大后，驱动垂直偏转板，使电子束在垂直方向上偏转；同时，水平系统控制电子束在水平方向上的移动速度，从而决定波形的时间基准。电子束经过偏转后，轰击荧光屏上的荧光物质，发出光亮，形成可见的电信号波形。

分类与构成

示波器主要分为模拟示波器和数字示波器两大类。

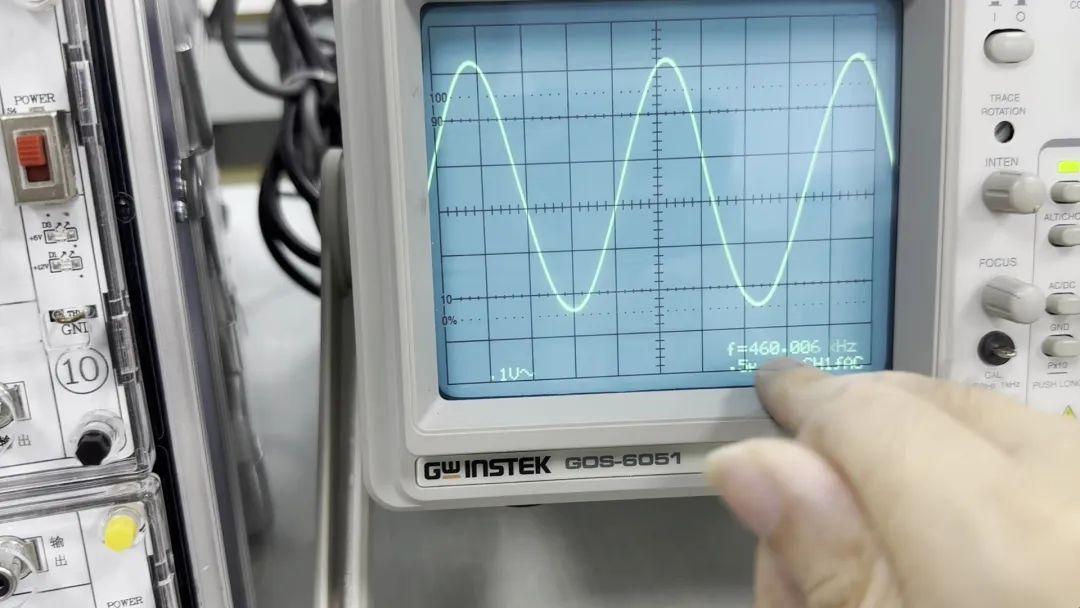

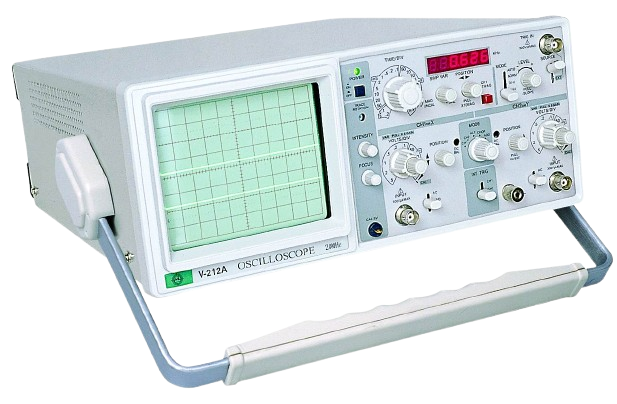

1.模拟示波器：采用模拟电路，利用示波管（其基础是电子枪）发射电子束，形成光点并在屏幕上描绘出被测信号的波形。

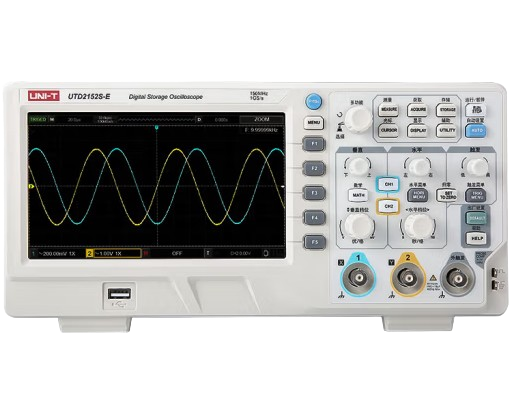

2.数字示波器：则是通过模拟转换器（ADC）将被测电压转换为数字信息，并捕获波形的一系列样值进行存储和重构。数字示波器可以分为数字存储示波器（DSO）、数字荧光示波器（DPO）和采样示波器。

使用技巧与测量应用

1.获得基线：在使用示波器前，首先需要获得一条最细的水平基线。这通常涉及调整示波器的各项参数，如垂直输入耦合、垂直电压量程、水平扫描时间因数等。

2.显示信号：示波器本身通常有一个标准信号输出口，用于测试示波器的显示功能。将探头接到此处，可以观察到一串方波信号，通过调节电压量程和扫描时间因数旋钮，可以改变方波的幅度和宽窄。

3.测量信号：将测试线接在示波器的输入插座上，测试探头触及测试点，即可在示波器上观察到波形。通过调整电压量程旋钮和扫描速度旋钮，可以适应不同幅度和周期的波形测量。

高级功能与特殊应用

1.触发功能：示波器的触发功能可以帮助用户稳定显示感兴趣的信号波形。通过选择不同的触发模式（如自动触发、正常触发或单次触发），可以满足不同的测量需求。

2.自动测量功能：一些高级示波器配备了自动测量功能，可以自动计算并显示信号的各种参数，如频率、幅度、上升时间等，大大提高测量效率。

3.波形处理功能：高级示波器还提供了波形处理功能，如傅里叶变换（FFT）分析、波形数学运算等，有助于用户更深入地分析信号特性。

4.特殊应用：示波器还可以用于捕捉非周期性信号、观察低压直流电源的噪声、测量三相电源的相位差等特殊应用。

维护与保养

1.定期清洁：定期清洁示波器的显示屏和探头，确保接触良好并延长使用寿命。

2.避免高温潮湿环境：示波器应避免在高温、潮湿环境下使用或存放，以免损坏内部电路或导致测量不准确。

3.定期校准：定期校准示波器可以确保其测量准确性。校准时应按照示波器的使用说明书进行操作，并使用标准的校准源进行校准。
