无线接收芯片XL530S简要概括

XL530S是一款高集成度、低功耗的单片 ASK/OOK 射频接收芯片。高频信号接收功能全部集成于片内以达到用最少的外围器件和最低的成本获得最可靠的接收效果。因此它是真正意义上的“无线高频调制信号输入，数字解调信号输出”的单片接收器件。

XL530S为 SOT23-6 封装，正常工作电压范围 2.0~5.0V ，正常工作电流 2.8-3.5mA，启动时间 3ms， 接收灵敏度最高可达到-110dBm，非常适合各种低功耗要求的设备以及SOT23-6小封装对于在产品较小尺寸空间上有要求的产品最合适。

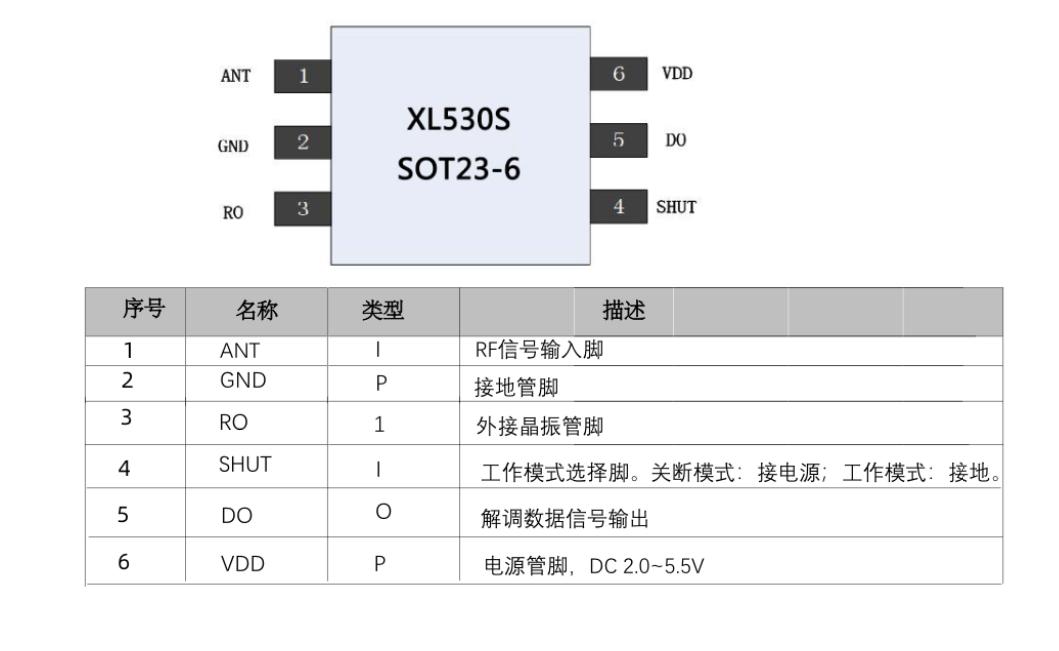

管脚定义图.

主要特性

➢

频率范围：300MHz - 440MHz

➢

高接收灵敏度（2kbps, BER 10E-2）

-108dBm @ 315MHz

-110dBm @ 433.92MHz

➢

低功耗

2.8mA/3.3V @ 315MHz

3.5mA/3.3V @ 433.92MHz

0.1uA/3.3V @ Shut Down Mode

➢ 超低启动时间：3ms，适用于低功耗要求产品

➢ 数据速率：≤ 10kbps

➢ 宽工作电压：DC2.0V~5.0V

➢ 内建镜像抑制，抗干扰性能好

➢ 433 接收带宽：±300KHz

➢ 315 接收带宽：±250KHz

➢ 高 ESD 防护标准：±8KV HBM

➢ 可独立运行，无需外部 MCU 控制

➢ 无需寄存器配置

➢ 符合 RoHS 标准

➢ SOT23-6 封装

主要应用

➢

低成本消费电子应用，如遥控风扇、遥控灯 、遥控门、遥控玩具等

➢

远距离钥匙进入系统（RKE）

➢

智慧家庭、楼宇监控自动化

➢

工业检测及控制系统

➢

远距离 RFID

注意事项

➢

接地：金属底板采用尽量多的通孔接地，减小寄生电感。

➢

电源旁路：为了器件能很好工作，电源引线处建议用 0.1μF 电容滤波，电容需靠近器件。

➢

电源保护：对于 5V 的应用，电源容易达到芯片的临界工作电压。此时需要在 RF 电源引脚上串入 47

欧姆电阻，以保护芯片。

➢

防静电损伤：器件为静电敏感器件，传输、装配、测试过程中应采取充分的防静电措施。

➢

用户在使用前应进行外观检查，电路底部、侧面、四周光亮方可进行焊接。如出现氧化可采用去氧化

手段对电路进行处理，处理完成电路必须在 4 小时内完成焊接。

➢

包装袋被打开后，元器件将被回流焊制程或其他的高温制程所采用时必须符合：

a) 在 12 小时内且工厂环境为温度＜30℃，湿度≤60%RH 完成。

b) 使用前需进行去湿处理（建议 125℃，4 小时烘烤）。

➢ 产品焊接温度最高为 260℃，请务必保证贴片加工温度不要超过 260℃。

➢ 产品说明书以发布日期为准，适时修改不另行说明。

防护注意事项

➢

产品必须进行密封真空包装，并建议放置在干燥柜中储存，在温度小于 30℃且湿度小于 60%时，可达

12 个月。

➢

打开包装后，如未使用完，则剩余产品需进行抽真空并放置在干燥柜中保管。

➢

超期产品使用前必须进行去湿和去氧化处理。
