坐标文件格式说明

坐标文件 （Gernerates pick and place files）：

 描述器件位置信息。

文件格式：

推荐使用使用扩展名为“.csv”格式的文件。

    支持文件格式:

    1> 扩展名为 “.csv”

    2> 扩展名为 “.xls”

    3> 扩展名为 “.xlsx”

   4> 扩展名为 “.txt”   仅限Allegro输出的坐标

    5>  扩展名为 “.318” 仅限PASD输出的坐标

坐标单位：

  单位为公制， 默认使用mm(毫米)。

文件样式来源：

  使用 Altium Designer  和 Protel 99SE 输出的格式。

字段（列、表头、列名称）排列顺序 和 文件中必须包含的字段（列名称）：

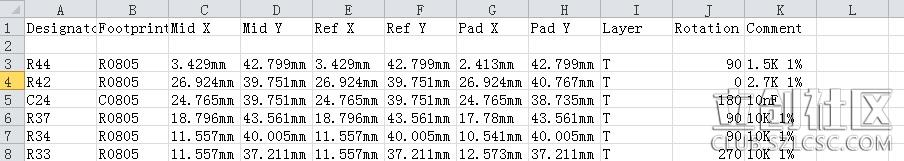

1: Designator 2: Footprint  3: Mid X  4: Mid Y  5: Ref X  6: Ref Y  7: Pad X  8: Pad Y  9: Layer  10: Rotation  11: Comment

字段说明：

   1：Designator 用作表述器件与图纸上对应的“标号”。 如R201, R20, C100, U1

   2： Footprint 用作表述器件封装。  如0402, 0805, SSOP-8

   3: Mid X  4: Mid Y    元器件中心点

   5: Ref X  6: Ref Y   元器件封装库中设置的中心点，也叫参考中心。

  7: Pad X  8: Pad Y  元器件1号焊盘的坐标

  9: Layer  元件所在的层。 T：顶层， B：底层

  10: Rotation  元件旋转角度

  11：Comment 用作表述器件的型号、规格、误差等。如" 100nF 80% -20% 50V "

*Designator, Mid X ,Mid Y, Layer ，Rotation 是重要信息!

举例：

支持最简化的格式

有些EDA不能输出类似AD输出格式，这里我们也支持最简化格式，您可编辑成如图： #SMT#

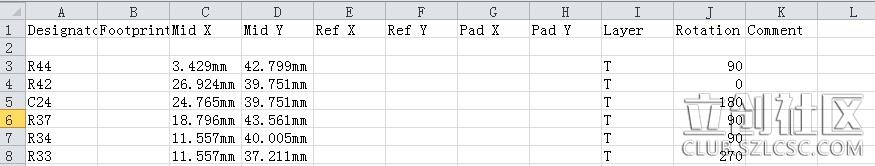

方式1：

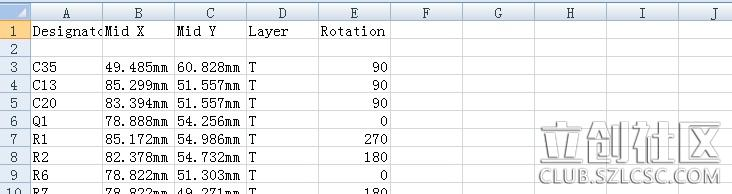

方式2：

#SMT#
