【教程】 Allegro导出SMT元件位置坐标方法（附导坐标教程）

PCB板贴片时，需要元件的具体坐标位置，ALLEGRO导出SMT坐标位置的方法如下：

1、用ALLEGRO打开BRD格式的PCB文件；

2、使用File->Export->Placement,即出现下图所示界面：

3、注意选择Placement Origin选项，选择Body Center作为中心点;

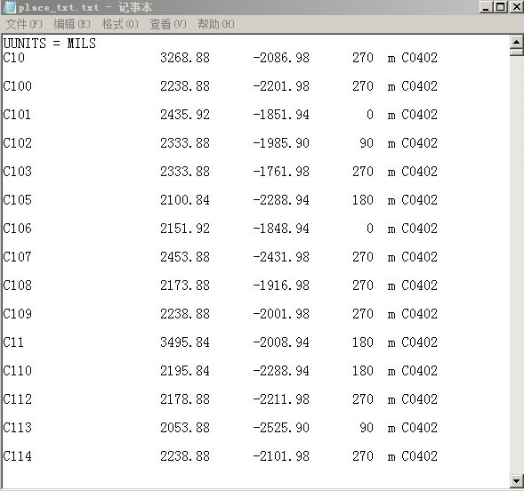

4、此时即可导出SMT元件位置坐标，具体如下图所示：

5、上图所示所采用的单位为英制mil，若要更换为公制mm,则需要在ALLEGRO软件中采用公制mm显示即可。

（附带ALLEGRO导坐标教程）
