工程师必看的45条FPC设计技巧（阻焊设计篇）

上期给大家讲了FPC板边金手指设计的9个雷点，这期继续给大家分享FPC阻焊设计技巧！

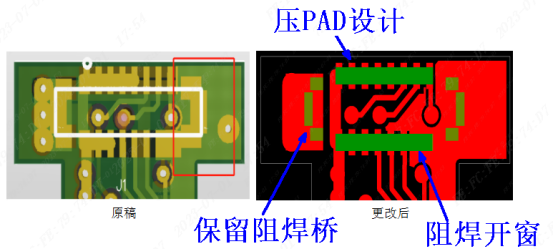

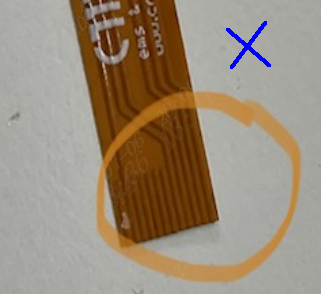

1、FPC连接器座子比较容易脱落，建议做成压PAD设计。

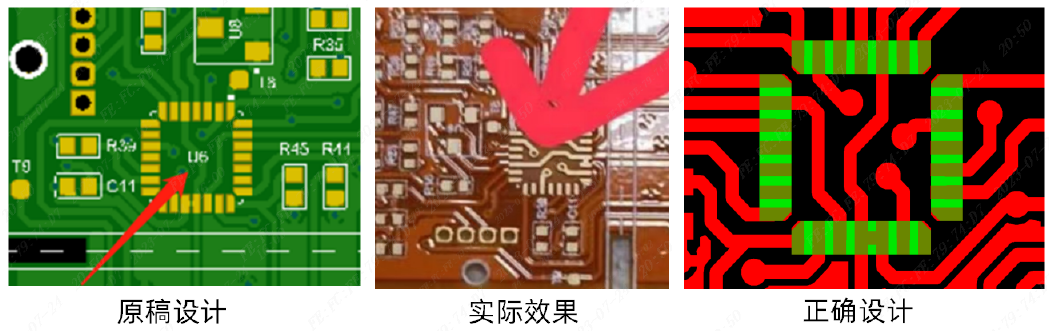

2、IC中间需要有桥连才能保留中间的阻焊。

3、金手指焊盘一定要有阻焊开窗，否则无法与连接器导通。

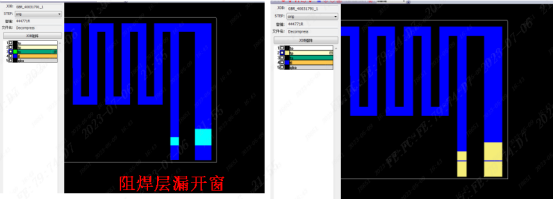

4、默认使用soldermask做为阻焊层，一定要保证阻焊层正确。

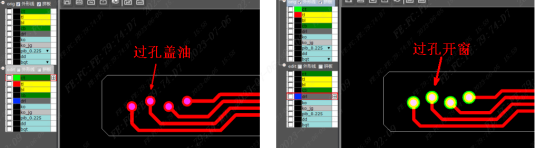

5、为防止过孔弯折时孔铜断裂，FPC过孔一般是默认做盖油的，如果要做开窗，需要在下单时备注清楚。

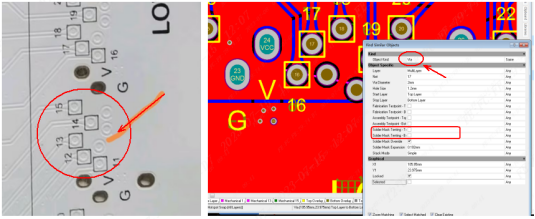

6、测试点设计的是过孔属性，导致没转出来，测试点不能设为过孔属性或单独给测试点增加一个开窗。

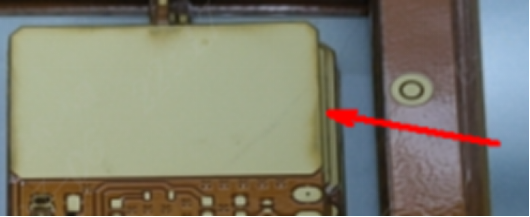

7、双面板板边有大的露铜金面，会有板边发黑的问题，建议在板边增加一圈覆盖膜。
