嘉立创过孔设计不合理案例

过孔设计不合理案例一

问题点：

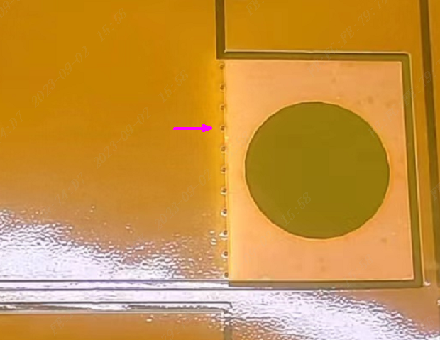

过孔设计成一排且加在阻焊膜边缘上，弯折时容易断裂

建议:

(1)过孔不能设计成一排,需左右或上下错开

(2)过孔一般需被阻焊膜完全覆盖,以防止孔铜氧化或断裂

过孔设计不合理案例二

问题点：

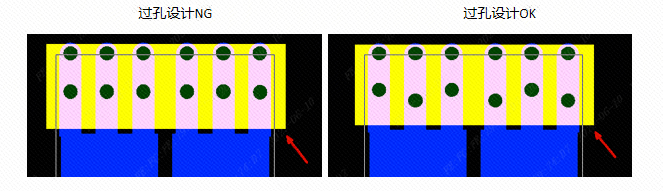

焊接手指上的过孔客户设计成一排,客户在焊接时手指弯折就容易导致过孔的位置断裂

建议：

手指PAD上的过孔需要错开加

过孔设计不合理案例三

问题点：

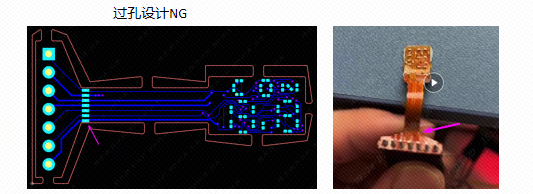

弯折区过孔设计在盘上,且设计成一排,弯折时此处无覆盖膜保护,容易折断

建议：

弯折区不要设计开窗焊盘,开窗焊盘上也尽量不要打孔,如果无法避免,相临过孔及焊盘也需要错开设计

过孔设计不合理案例四

问题点：

板子宽度只有0.5mm，过孔直径0.4mm，激光后焊盘断裂

建议：

孔边缘到板框线中心至少要保证0.5mm的宽度
