拆解一个7.5元买的尾货表盘，看看智能手表内部是什么样的

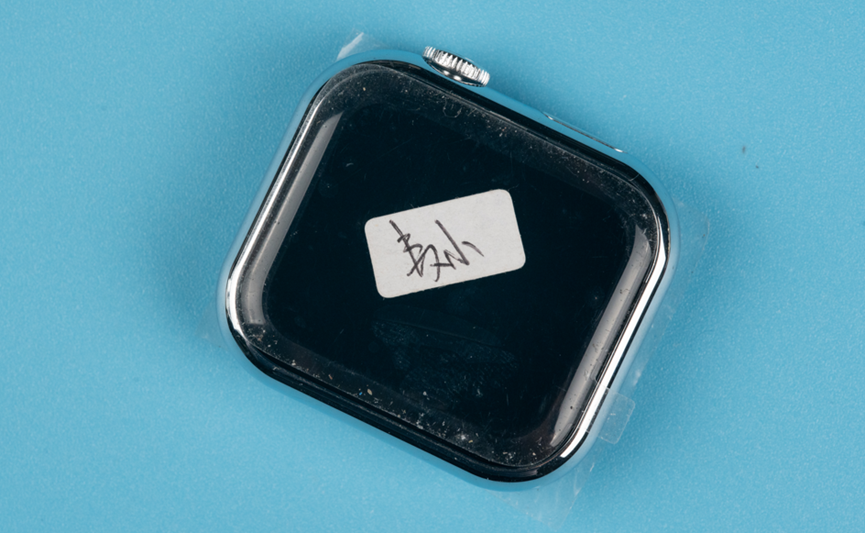

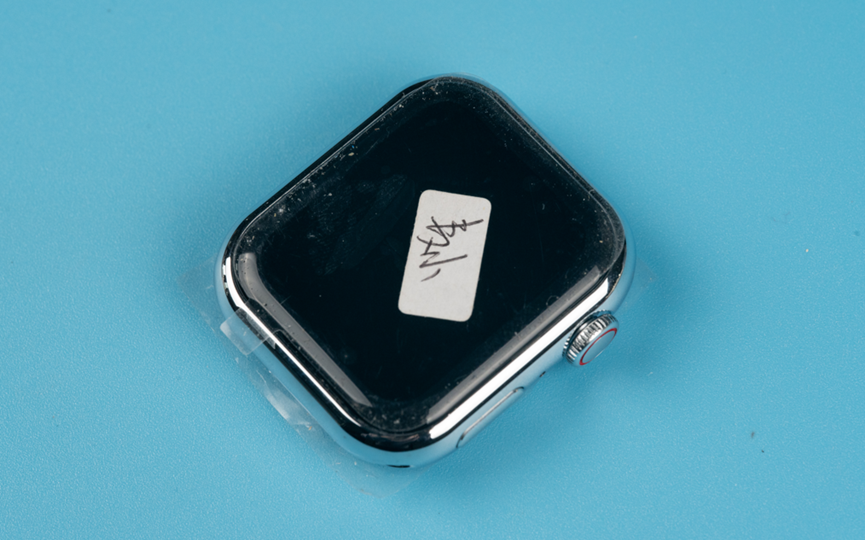

表盘上面贴了一个白色标签，上面手写了麦小两个字。

针对这两个字，我猜测这大概率是表盘组装玩测试时发现语音电话的时候发现麦克风收的声太小，所以被当作残次品处理掉了。积累足够的残次品处理的时候，估计没有进行粉末性处理，导致这东西流转到市场上。

所以我在想，如果仅仅只有麦克风有问题，那7.5买这么个表盘它完全血赚啊。

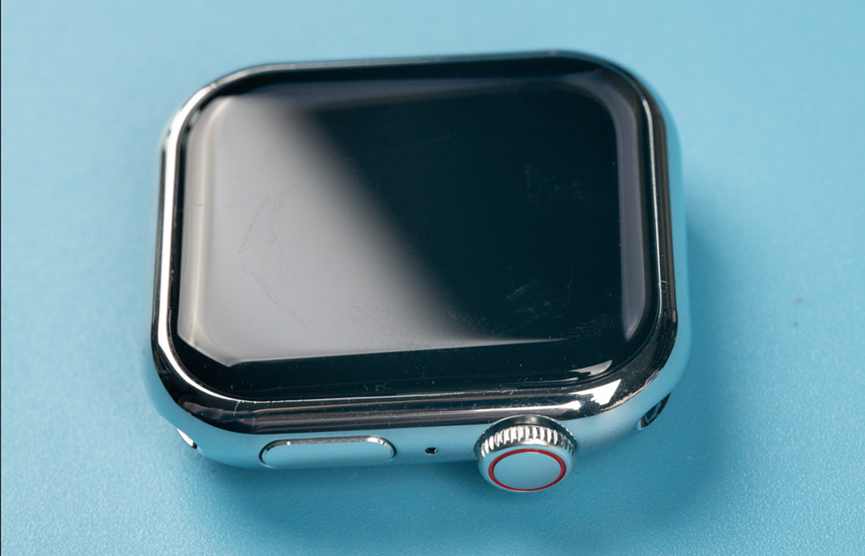

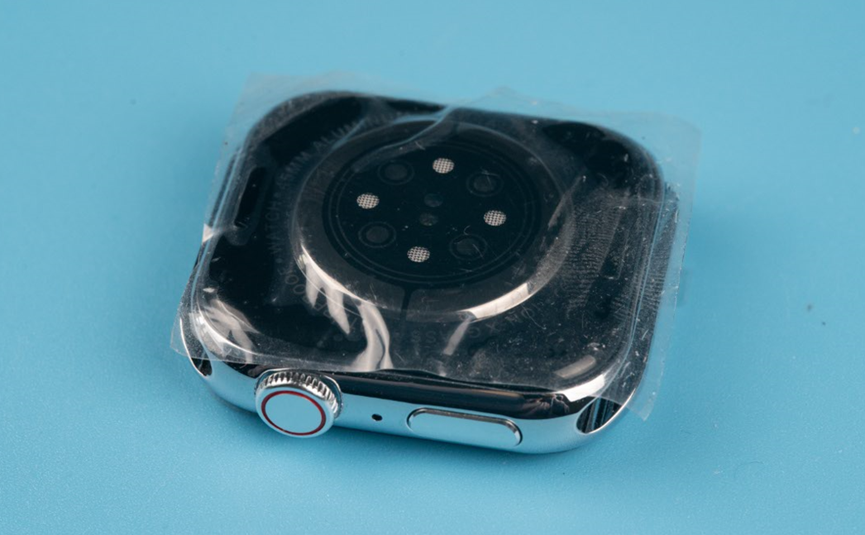

撕掉保护膜之后，瞧瞧，这盘子有多亮，太开门了属于是。

盘子再亮，到我手里那也得开盖不是吗？

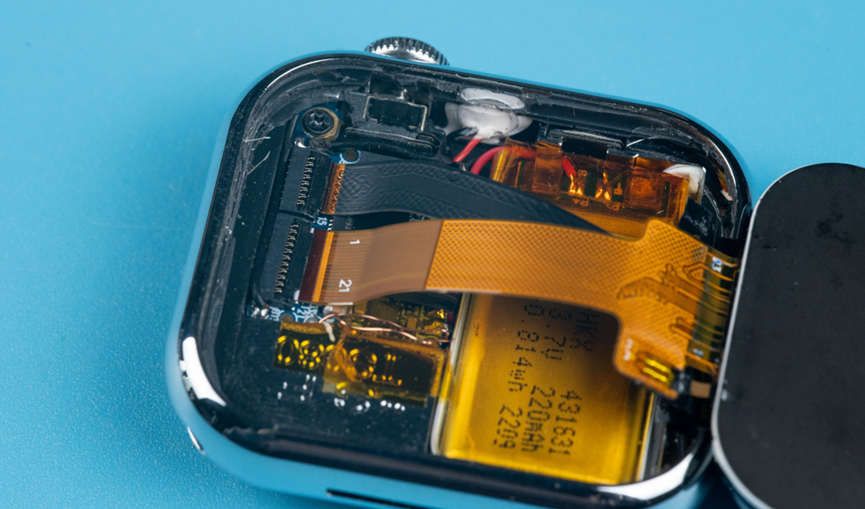

屏幕通过两个FPC排线连接到主板上。

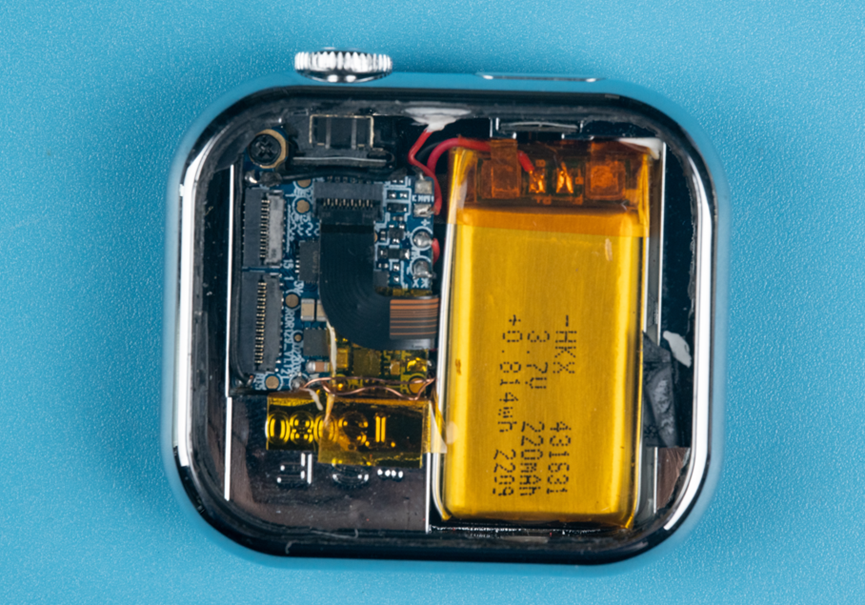

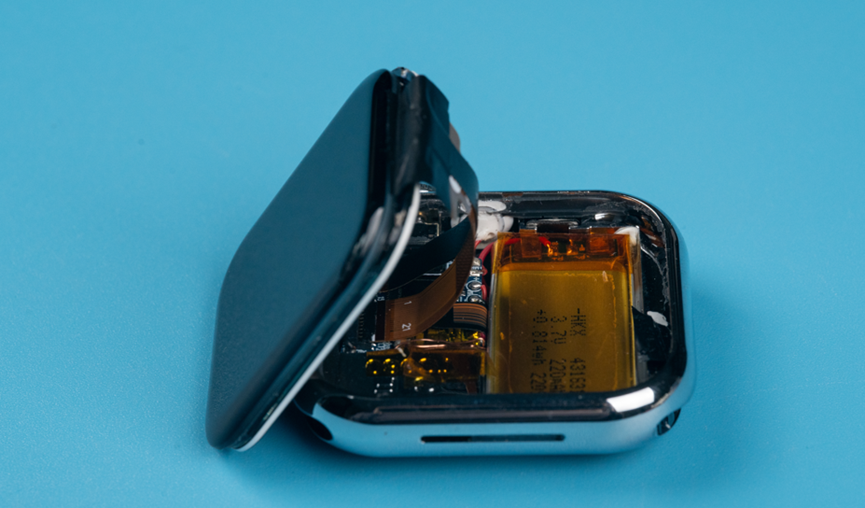

去掉排线之后看一下整体布局，电池和电路板各占用一般空间。

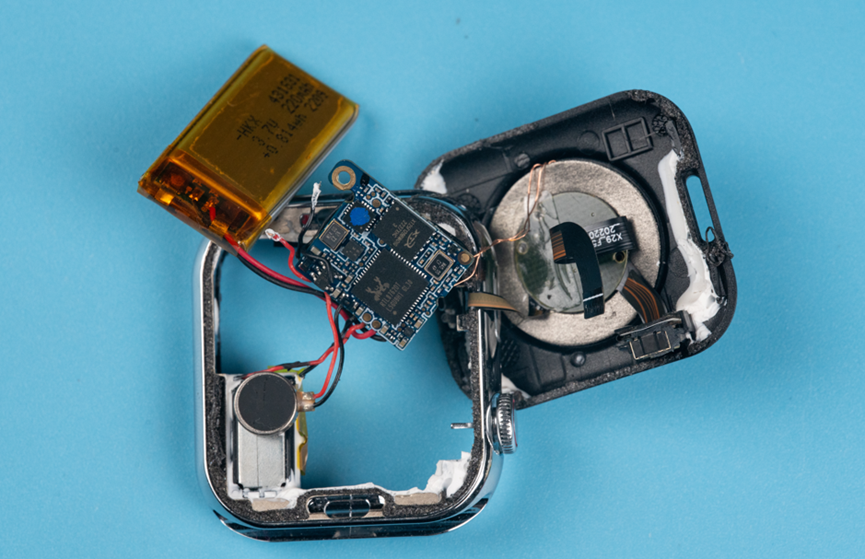

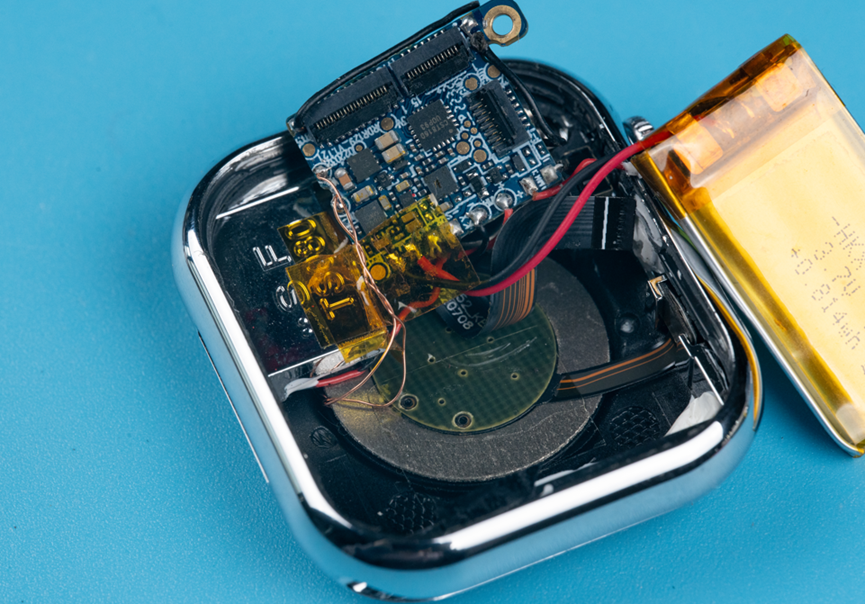

把电池拿起来，电路板上螺丝拆掉拿起来，下面还有一个无线充电环和心率血氧传感器。其中无线充电线圈引出两根漆包线直接焊接到了主板上。

进一步把底壳拿掉。

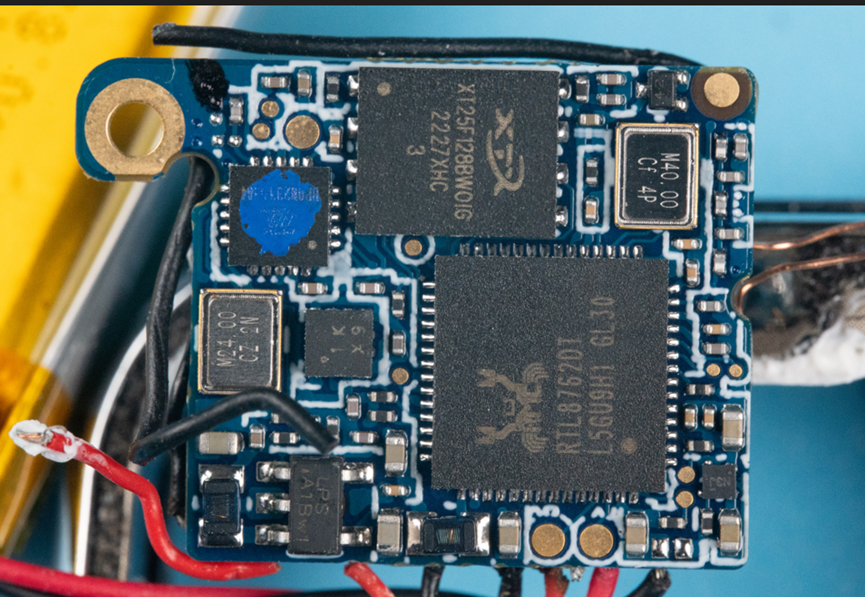

来看看板子上的关键器件，主控芯片是RTL8752DT。这是一个ARM Cortex-M4F内核的MCU。上面是芯天下的Flash芯片，容量128MB。的晶振和RTL8752DT中间这个看着很眼熟，应该就是士兰微的ST7A20TR了，这是一颗三轴加速度计，放在手表上用来识别姿势，从而做到抬腕亮屏之类的功能。

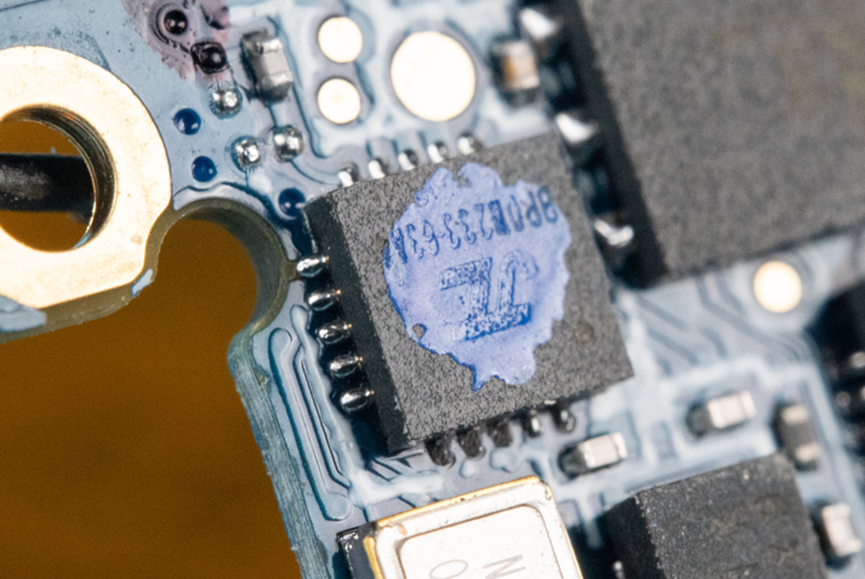

这个上面涂了东西这个，找了个合适的角度拍了一下，看来是杰理的器件，型号有需要的人自然会查到。

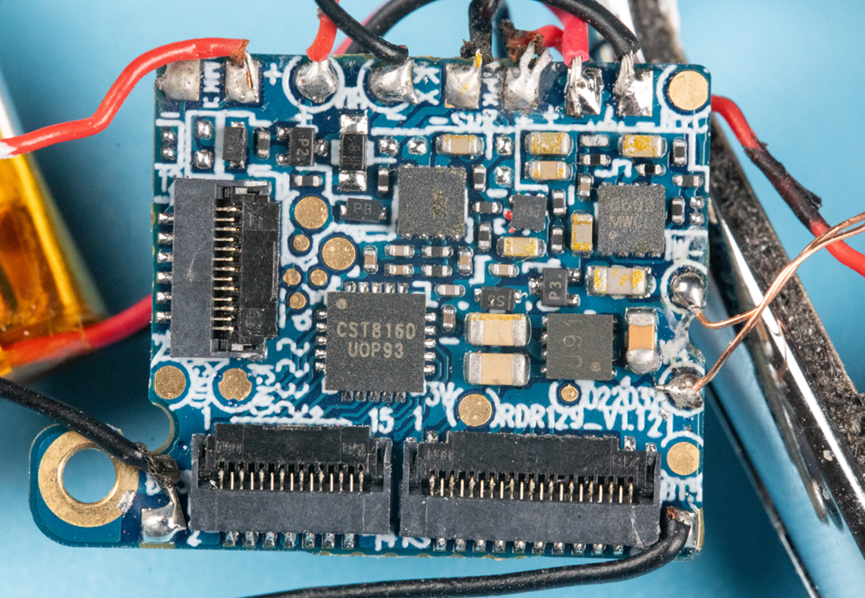

板子背面最重要的就是这颗CST816D，这是屏幕触摸芯片。没错，这个屏幕的触摸芯片是放在主板上的， 而不是放在FPC排线上。

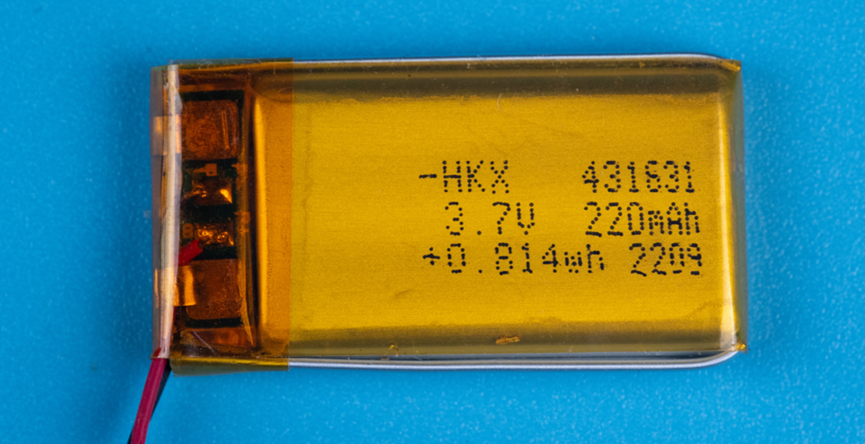

这个手表电池容量是220mAh。

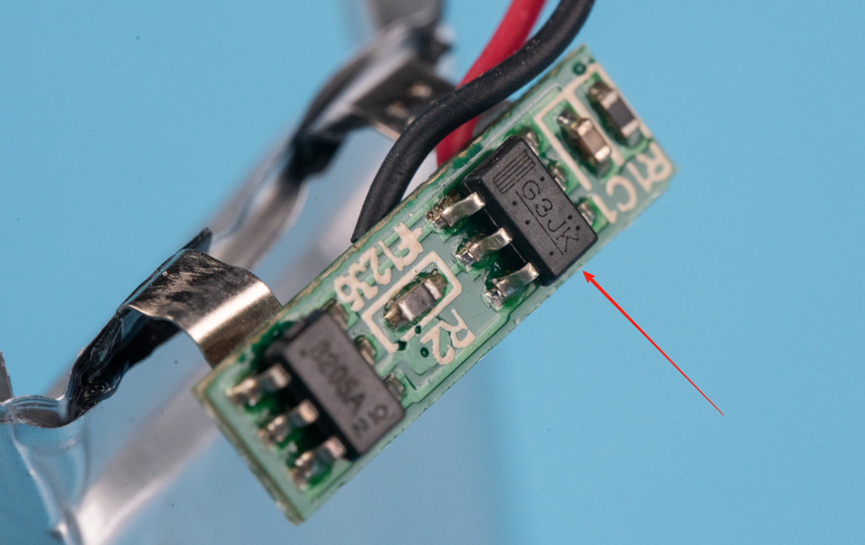

锂电池保护芯片上丝印是G3JK。我使用“丝印 G3JK”这个关键词去某宝搜了一下，结果发现眼前一亮，看了好久。第二天才回来继续写文章的。

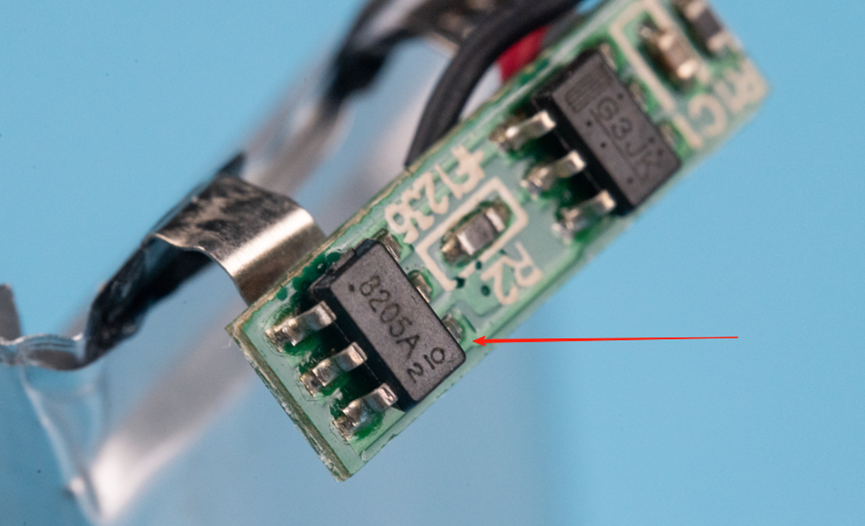

另一个器件自然就是众所周知的8205A了，这个里面包含两个NMOS。和上面的G3JK一起组成了一个锂电池保护电路。

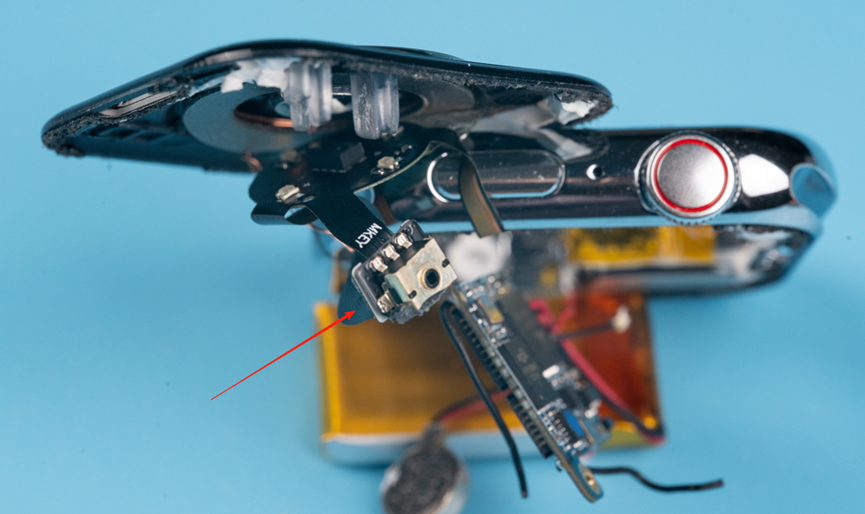

我发现这个手表里用的这个编码器，手感也很不错。

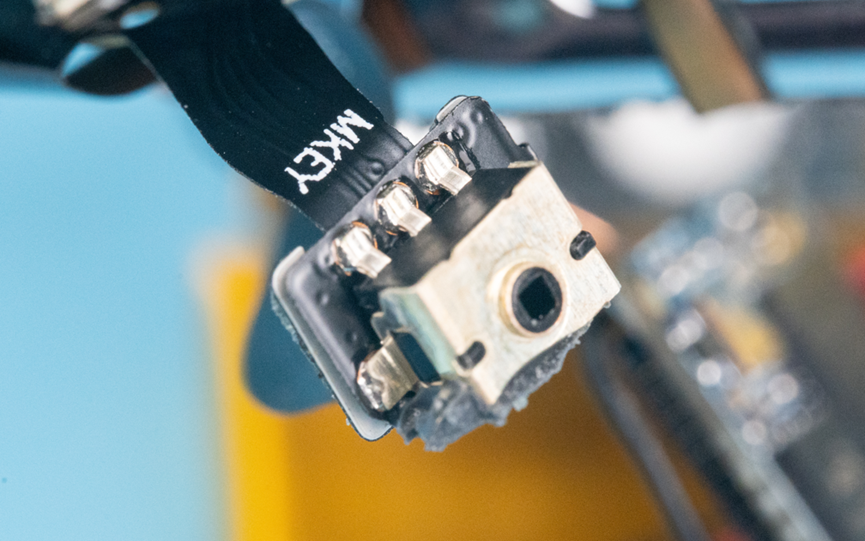

编码器特写。

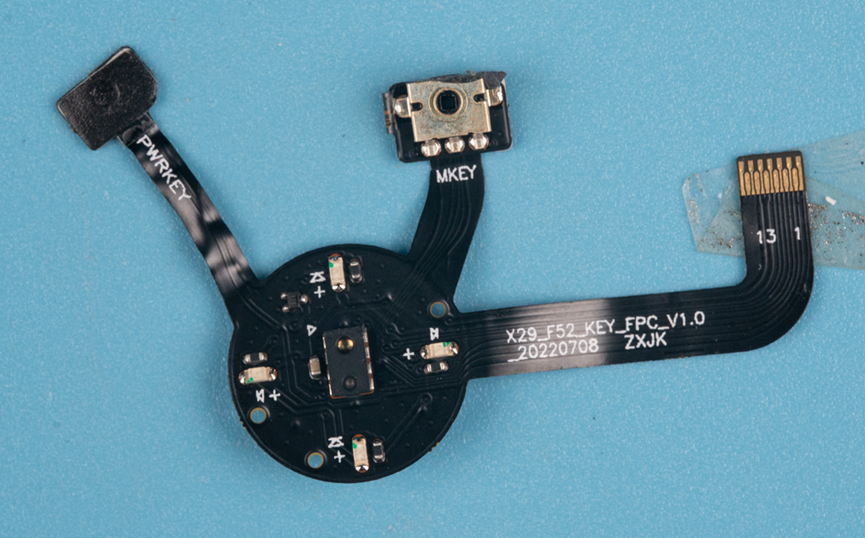

这是一个FPC软板，在它把心率传感器、心率板上LED，电源开关、编码器信号等汇总之后，通过右边的13P金手指连接到主板。

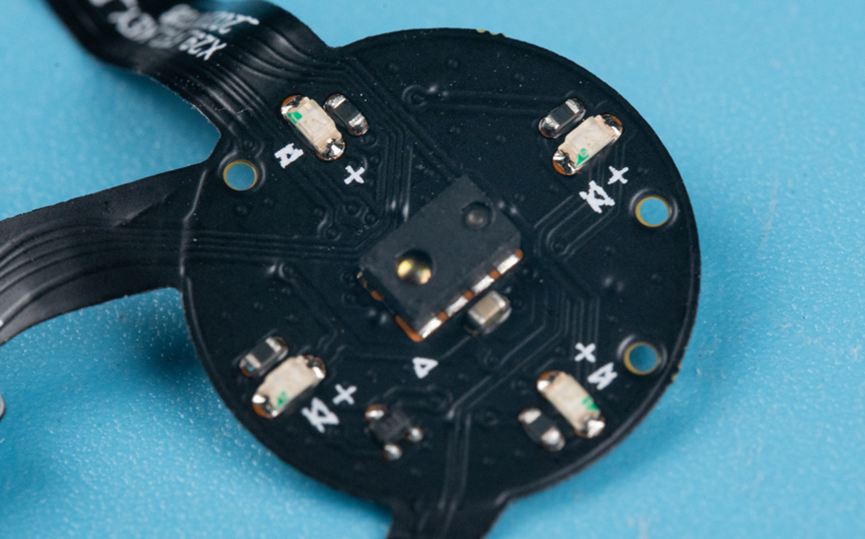

心率传感器特写。

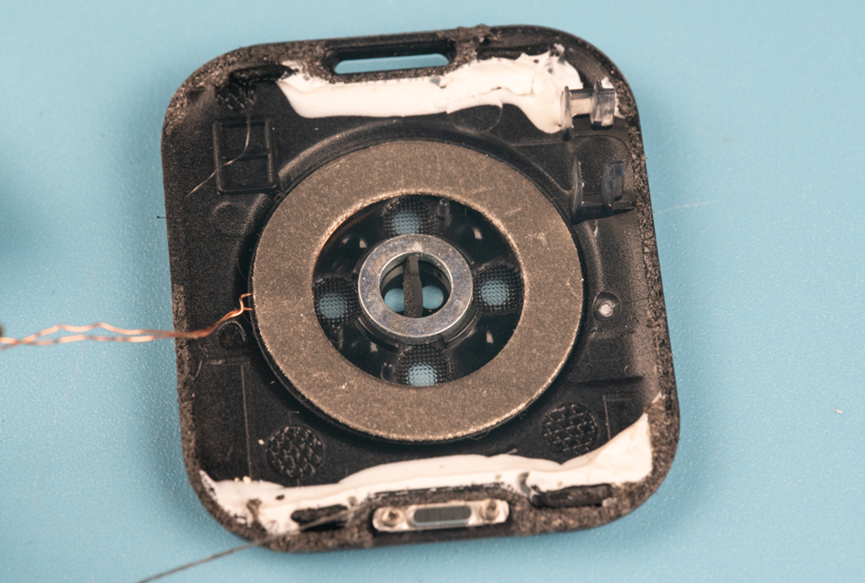

这是手表底壳，无线充电线圈上面还有一个保护环。

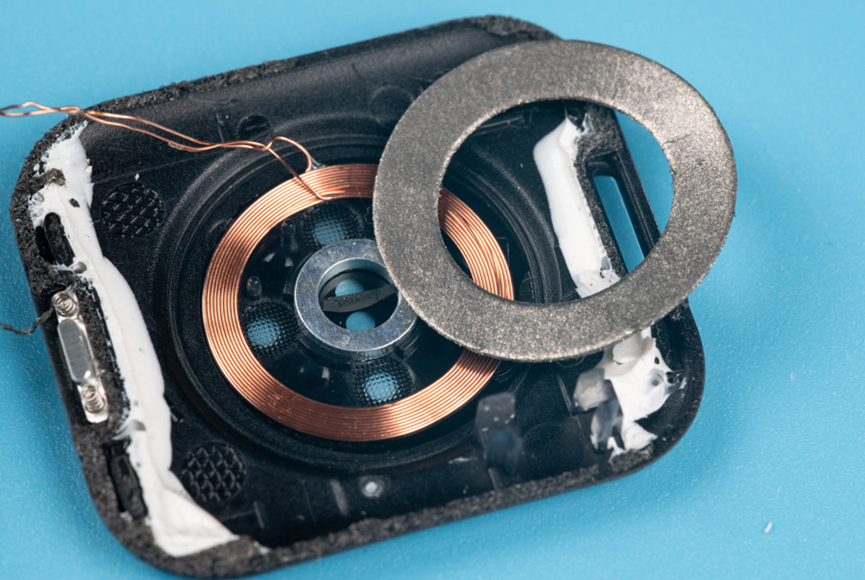

把这个环撕下来就能看到无线充电线圈了。

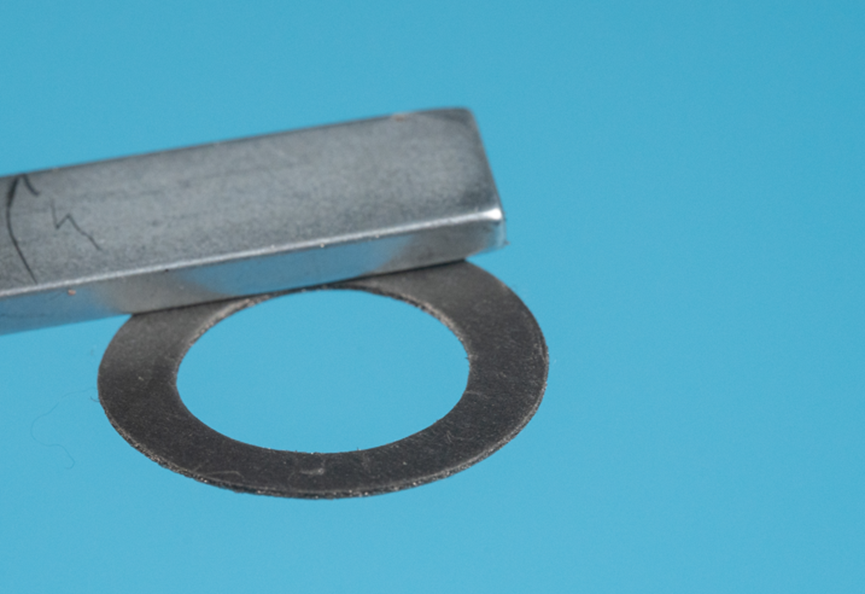

这个环可以被磁铁吸起来，要不就是环带磁性，要不就是环含铁。

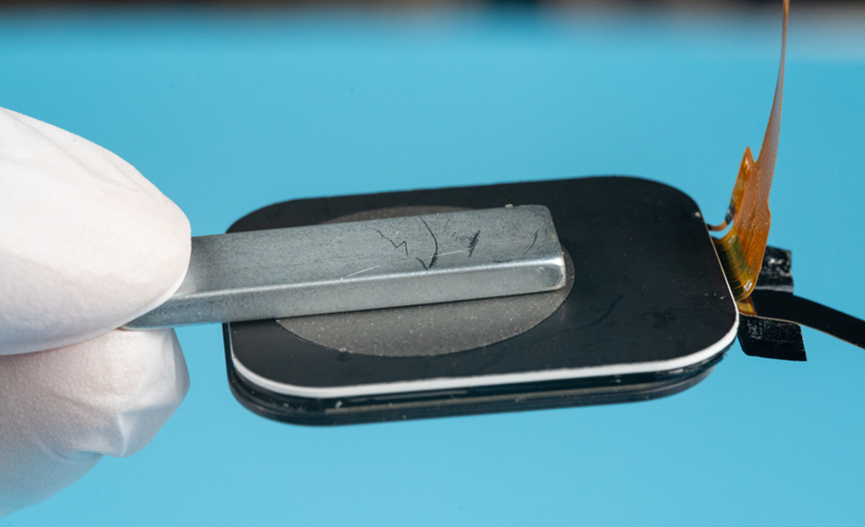

这时候我留意到屏幕模组的背面也有一个圆形的同样材质的贴纸，试了一下果然也能被磁铁吸住，而且吸力还挺大。

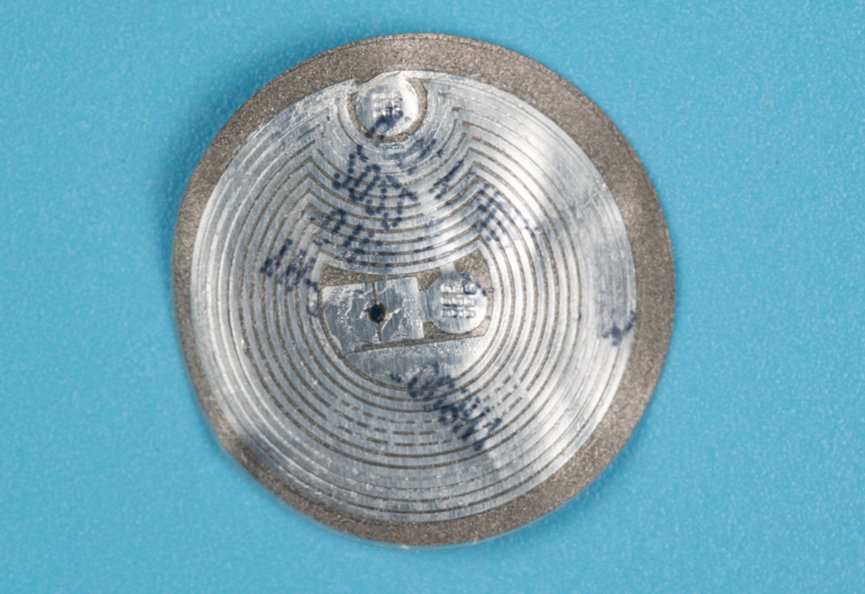

这张贴纸下面是有这种线圈的，看起来必然是NFC。但是这个NFC芯片是没有连接到主板的。所以我不确定这个是流水线上生产时用，还是给用户的NFC功能的线圈。

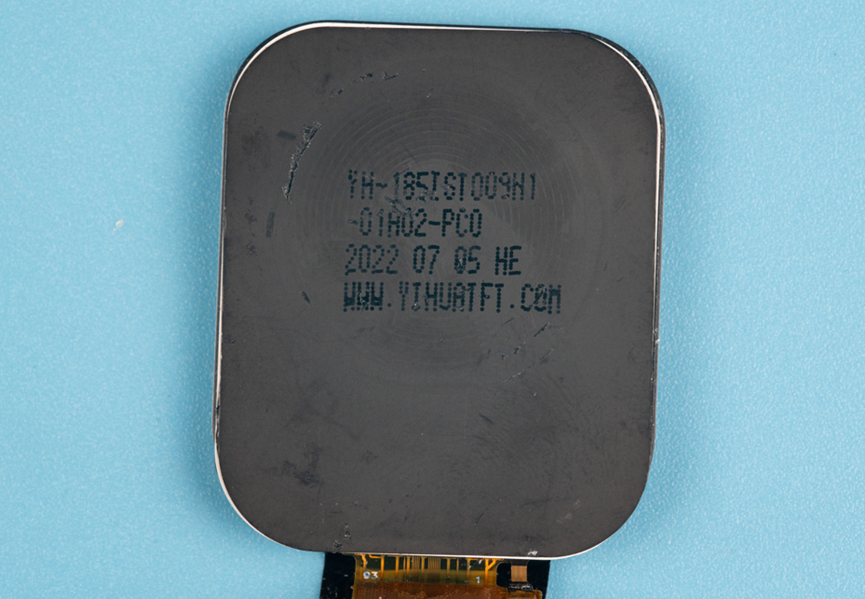

撕掉上面的贴纸之后可以看到下面的屏幕信息，懂行的可以看看这是谁家的屏幕。

屏幕模组非常漂亮。

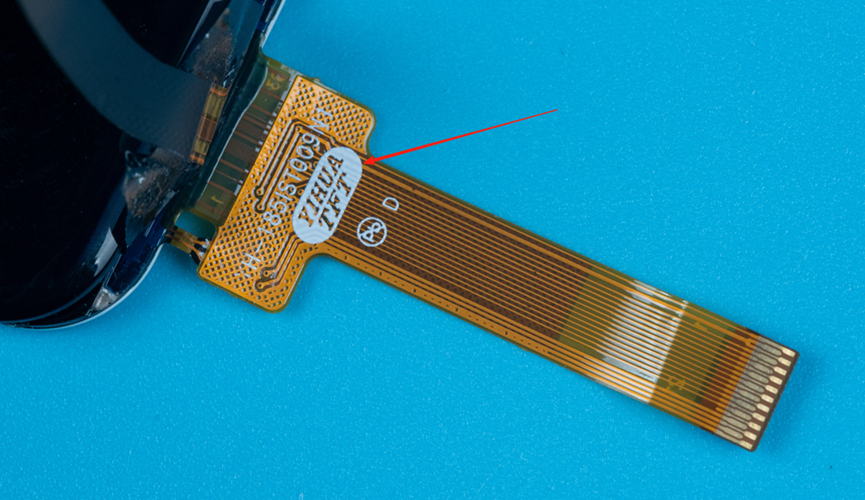

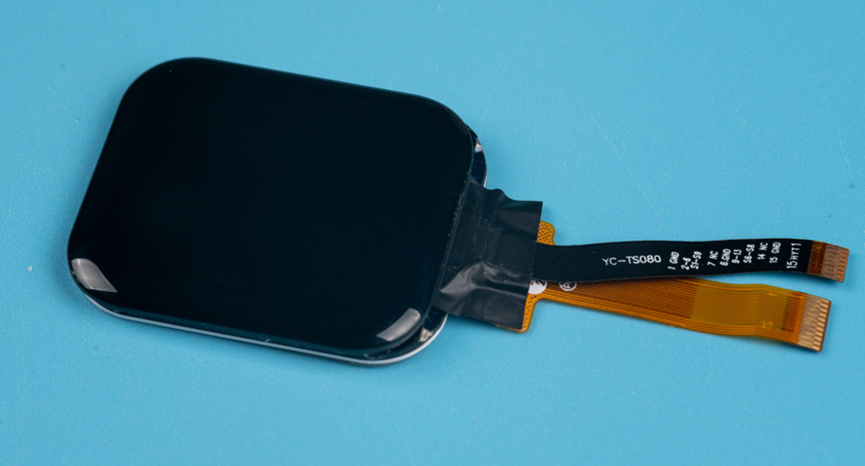

排线上有Logo，写着YIHUA TFT。

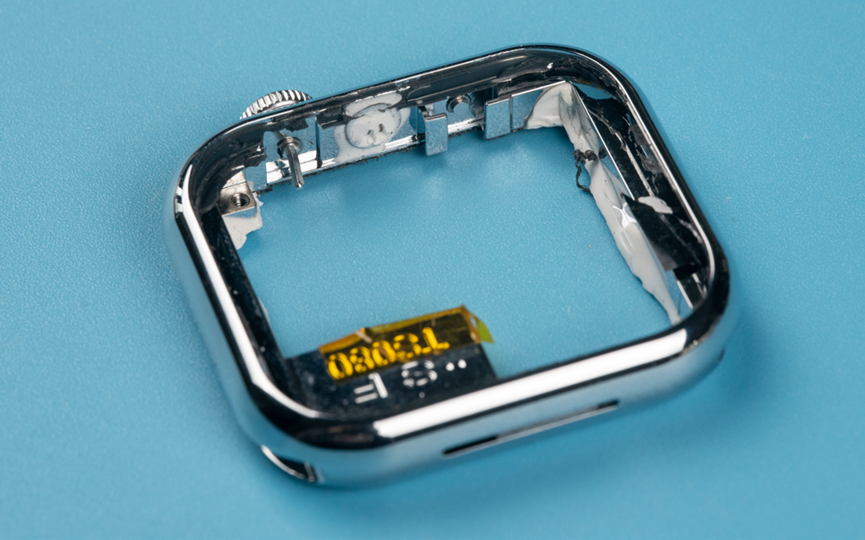

再看看这个中框，这才是正儿八经锌合金铸造的，然后安装屏幕的平台做了CNC，外表面做了电镀，非常光滑非常漂亮。

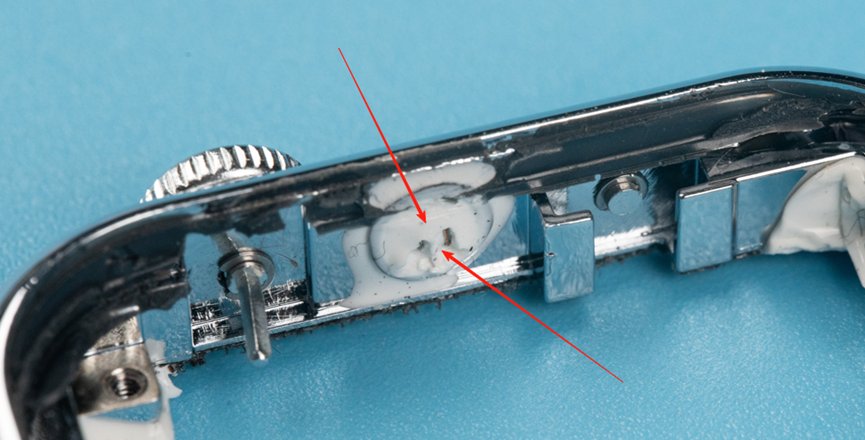

这个位置就是放置麦克风的。

在这次拆解中，我们发现智能穿戴设备大量使用了FPC软板。

比如使用了这块把电源按键信号、旋转编码器信号、心率传感器信号汇总到主板上的FPC软板之后，能够极大程度的减小焊线、装配的工作量，而且更有利于缩小产品的整体尺寸。刚好嘉立创可以做FPC，大家可以看看。
