4个超实用的FPC设计神器！效率飙升！

“FPC补强厚度怎么计算？”

“多少A的电流需要多宽的线？”

“过孔能耐多大电流？”

……

在设计FPC时，你们是不是也经常被这些问题所困扰？

为了帮大家提高设计效率，我们上线了4个超实用的FPC设计小工具，在【嘉立创FPC公众号】或者【嘉立创FPC官网】都可以直接使用，使用方法都放在下面啦~赶紧用起来吧！

✅使用方法：

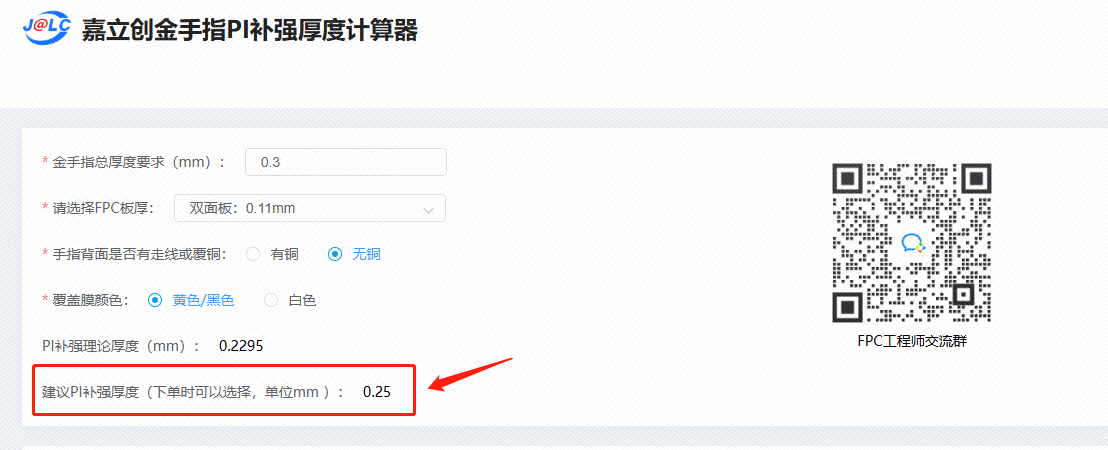

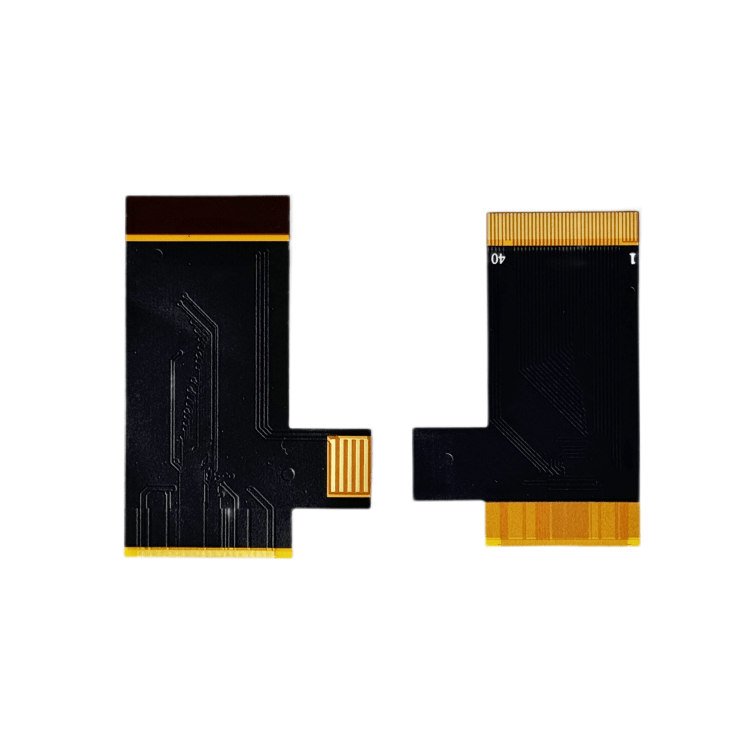

只需要输入金手指总厚度，即可自动计算出PI补强厚度

✅计算规则：

金手指PI补强厚度并不是总厚度直接减掉板厚，要考虑覆盖膜和铜厚。规则如下：

（1）金手指背面有覆铜：金手指PI补强厚度=总厚度-（板厚-覆盖膜厚度）

（2）金手指背面无覆铜：金手指PI补强厚度=总厚度-（板厚-覆盖膜厚度-铜厚）

举例：如金手指区域总厚度为0.3mm，板厚0.11mm，金手指背面无铜，PI补强理论厚度=0.3 - (0.11-0.0275-0.012) = 0.2295mm，PI需选 0.25mm。

✅工具打开方式：

1、嘉立创FPC官网：

https://www.jlc.com/newOrder/#/calcGoldfingerPIThickness

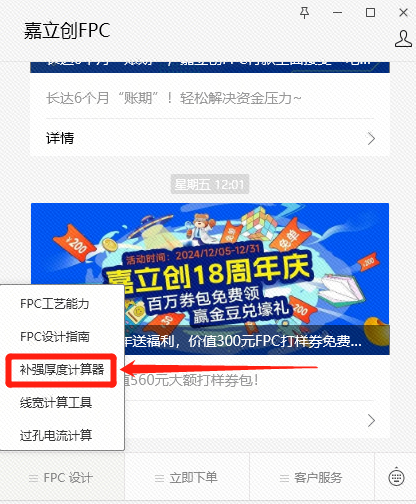

2、公众号：

✅使用方法：

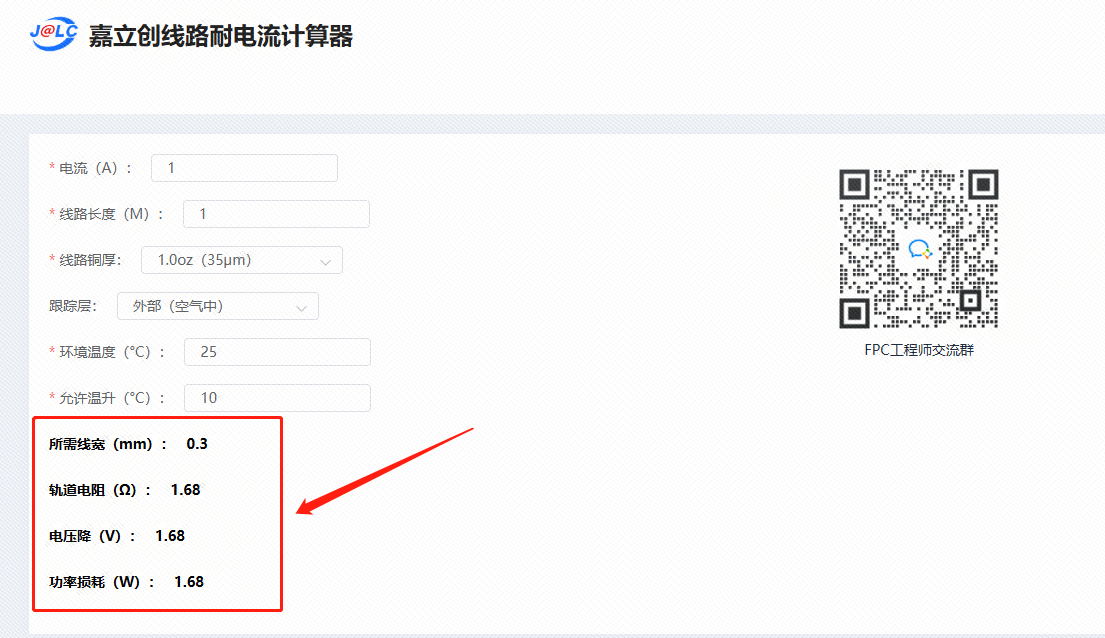

输入电流，铜厚（1/3oz 12um，0.5oz 18um，1oz 35um，2oz 70um），线路所在层（内层0.024，外层0.048），允许温升（默认10℃），即可计算出线宽

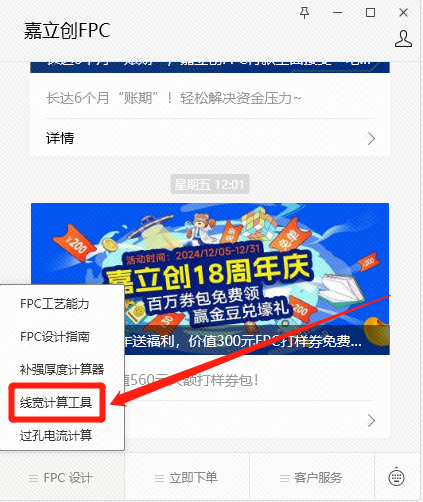

✅工具打开方式：

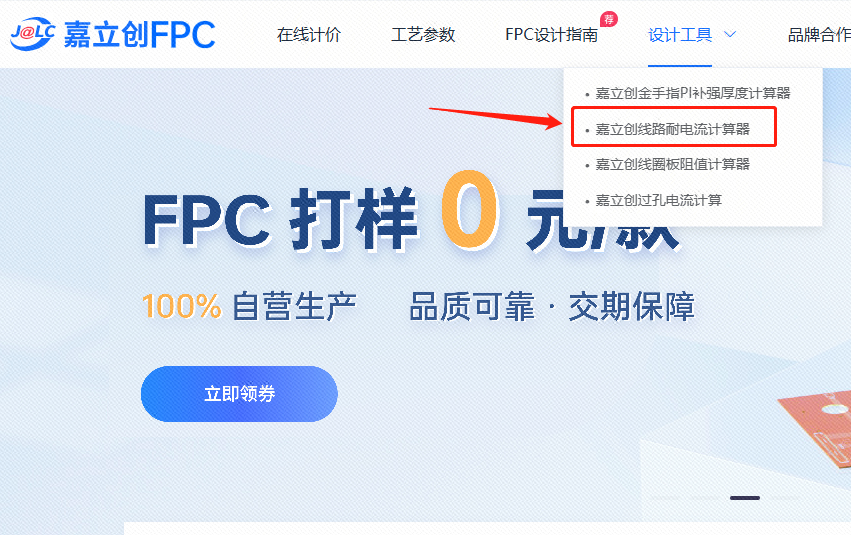

1、嘉立创FPC官网：

https://www.jlc-fpc.com/jlc-counter?page=1

2、公众号：

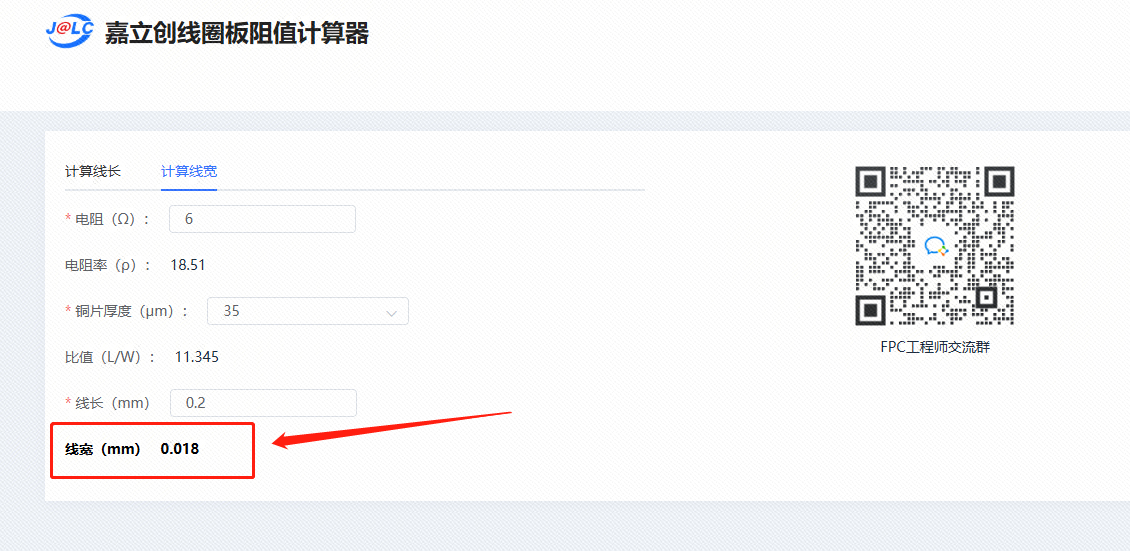

✅使用方法：

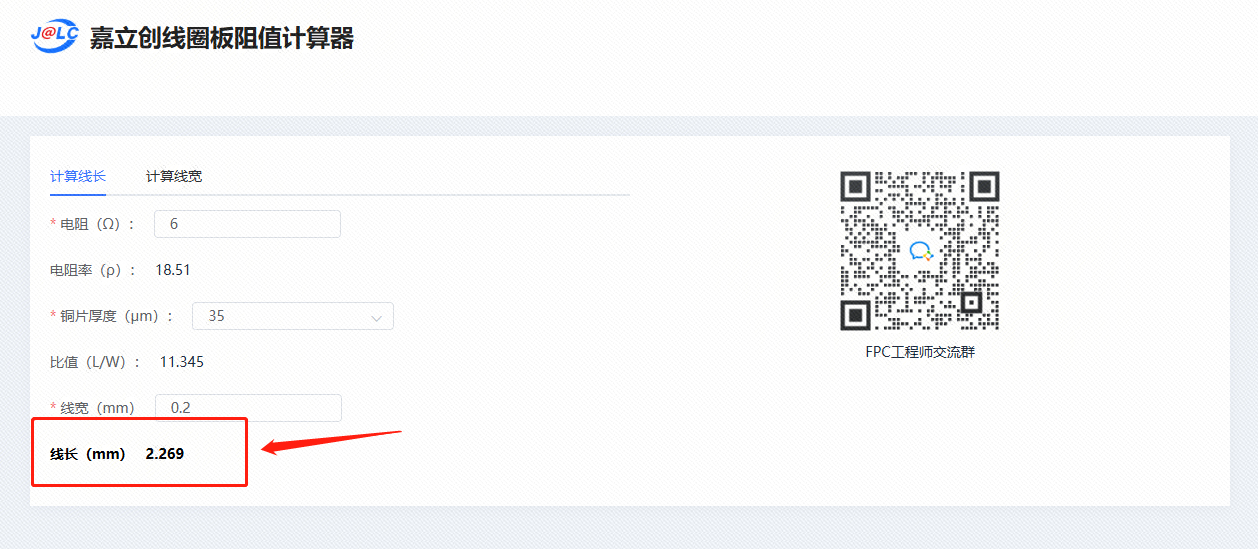

1、根据内阻计算公式R＝(ρ·L)/(T·W)，输入电阻，铜片厚度，线宽即可计算出线长

2、根据线长可反推出线宽



✅工具打开方式：

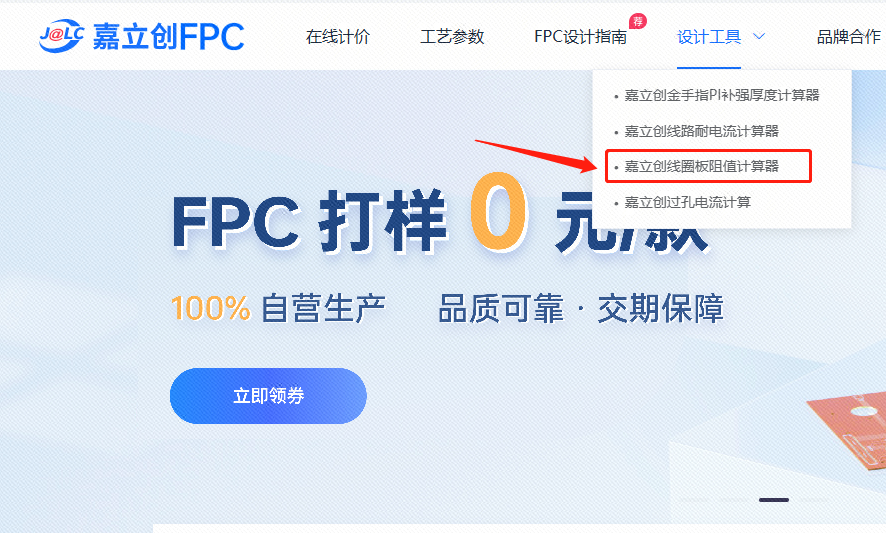

嘉立创FPC官网：

https://www.jlc-fpc.com/jlc-counter?page=2

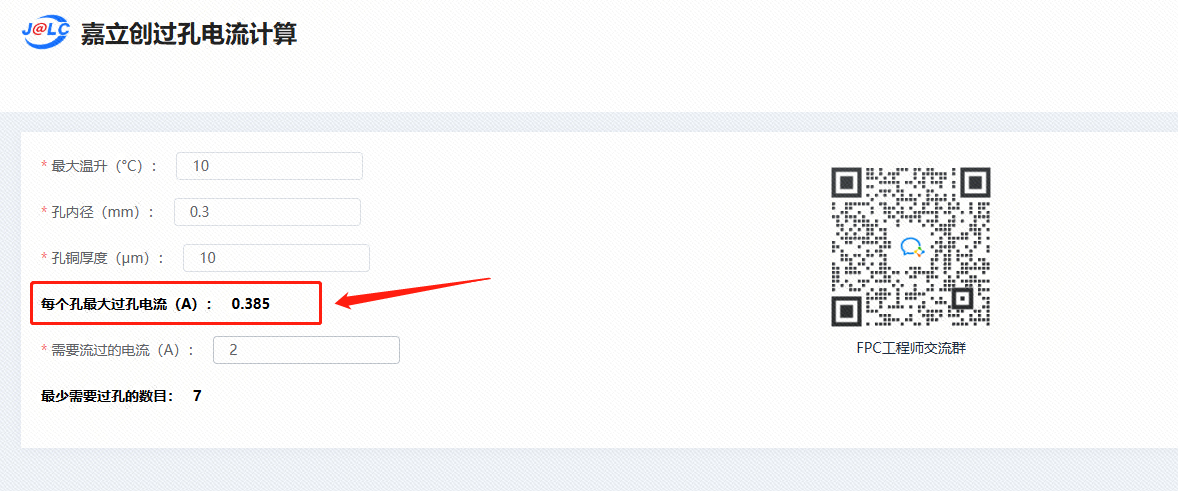

✅使用方法：

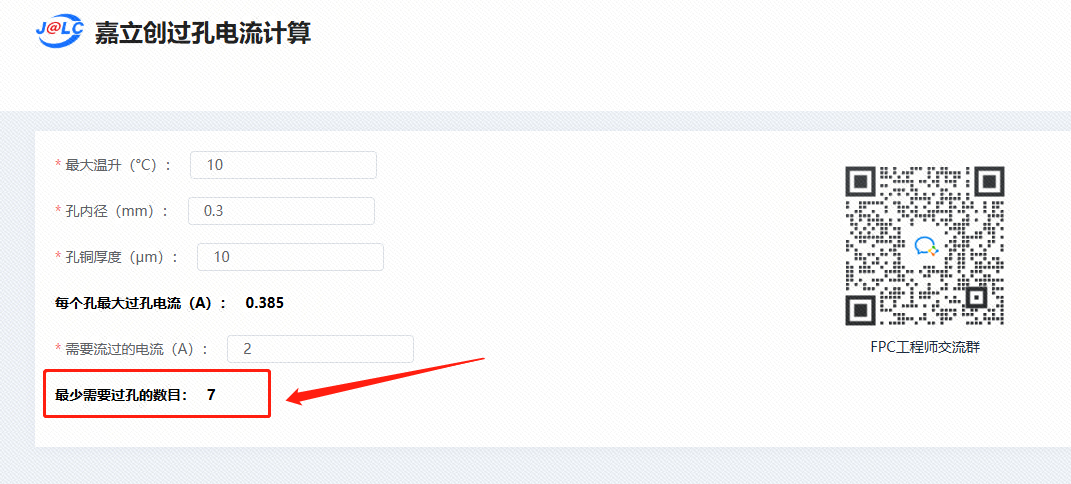

1、计算单个过孔最大电流：

输入孔铜厚（单位OZ)，孔径（单位mm），最大温升，即可计算单个过孔最大电流

2、计算过孔数目：输入需过电流大小即可

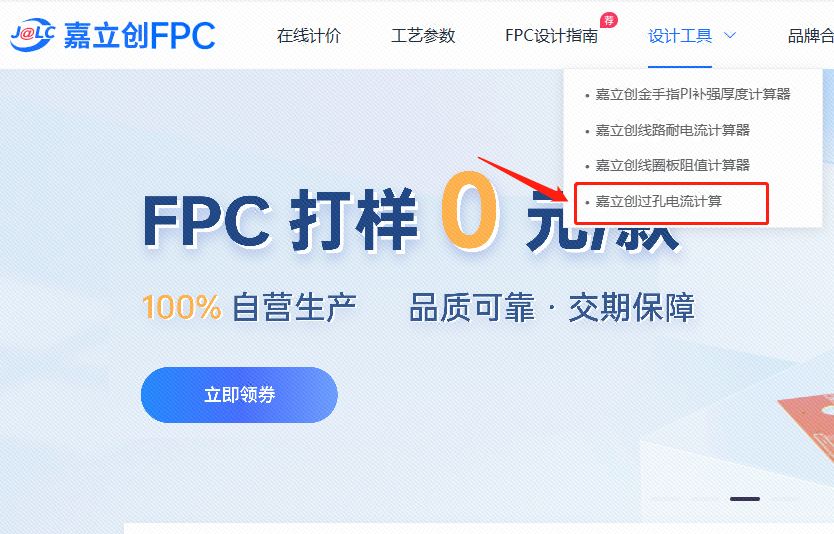

✅工具打开方式：

1、嘉立创FPC官网：

https://www.jlc-fpc.com/jlc-counter?page=3

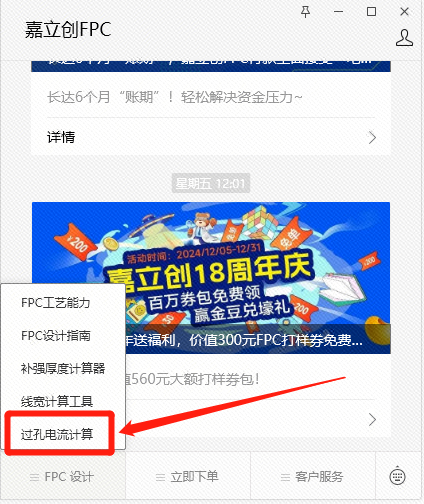

2、公众号：

如果还想了解更多FPC工艺参数，可以打开链接查看我们的制程能力：https://www.jlc-fpc.com/technology

如果有其他技术问题，可以扫描文末二维码一对一咨询我们的技术工程师哦！
