嘉立创FPC线路大地铜设计

线路大地铜设计案例一

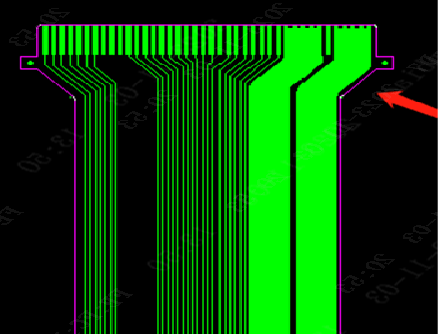

FPC阻焊使用的是阻焊薄膜，在生产时需先在阻焊膜上将开窗位置切割好，再将切好的阻焊膜贴到蚀刻好的板子上去，再经过高温压合，如果设计线路大面积的地铜，阻焊膜开窗又比较少的情况下，阻焊膜内的空气无法及时排出，在高温高压下空气与铜面发生氧化反应，导致铜面出现氧化斑点。

线路大地铜设计案例二

问题点：

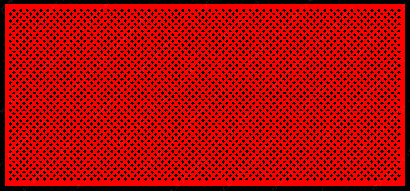

大面积地铜，会降低板子的柔性，且在SMT高温时，由于铜面聚热较快，也有可能导致阻焊膜起泡，建议将大地铜设计成网格状，线宽0.2mm,间距0.2mm

更改前

更改后

线路大地铜设计案例三

问题点：

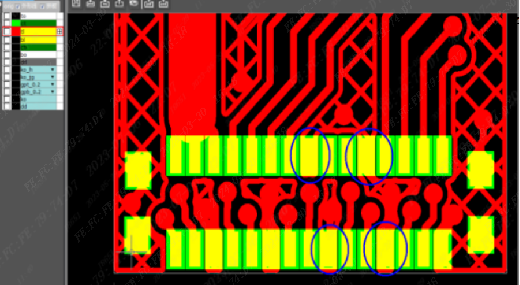

线路IC焊盘或金手指焊盘之间覆有地铜，因FPC密集焊盘都是采用开通窗的方式（焊盘与焊盘之间没有阻焊桥），会导致成品几个焊盘相连在一起，做SMT层可能会导致器件贴歪或锡不饱满

线路大地铜设计案例四

问题点：

器件焊盘上有粗线或地铜，会导致焊盘与焊盘之间的间距变小，导致焊接容易连锡短路
