上期给大家讲解了FPC补强设计的设计要点，这期继续给大家分享FPC板厚的注意事项！

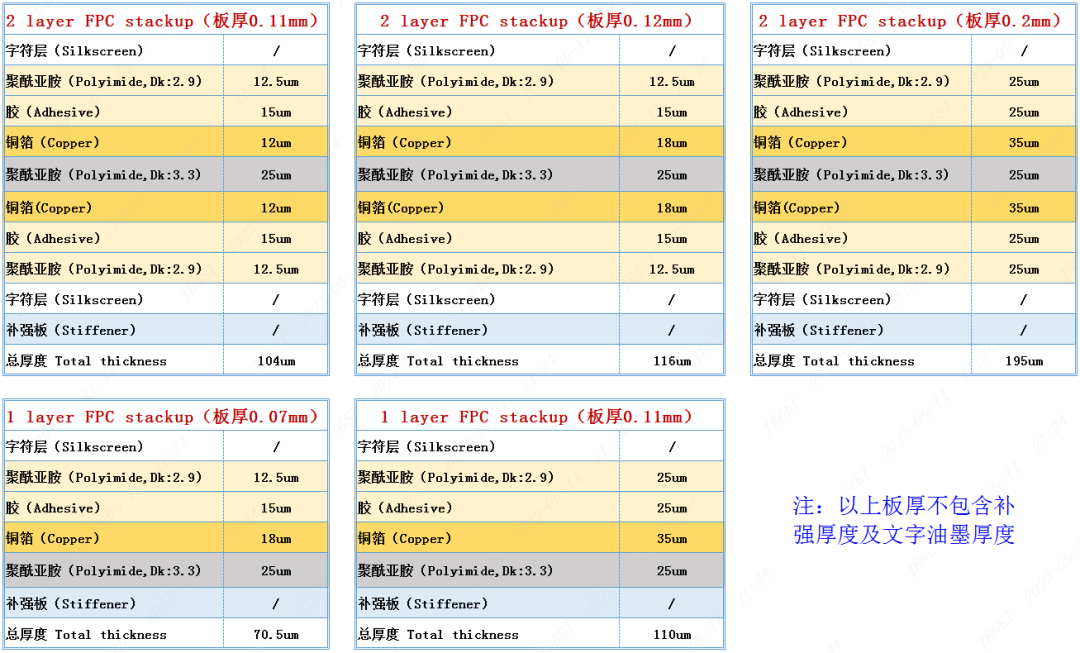

1、下单选择的板厚是包含覆盖膜、铜厚，和板材PI厚度的，如果板上有无铜区或没有覆盖膜，板厚会相应减薄，请设计时特别留意

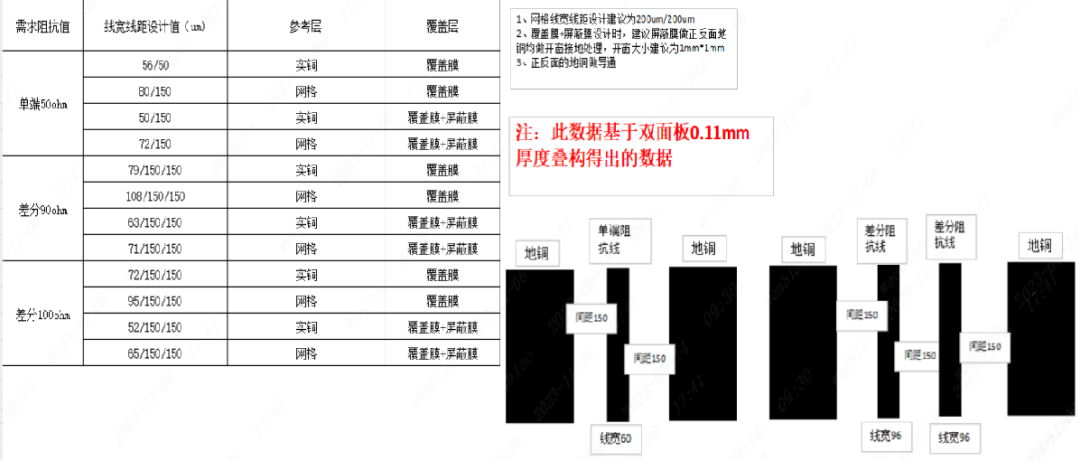

2、FPC阻抗使用阻抗模拟软件很难计算准确，可参考嘉立创实际总结的经验线宽来设计，但建议打样先验证，此参数只适用于双面板　0.11ｍｍ板厚




本文的设计经验中，基本涵盖了所有可能发生的制造性问题，能帮助设计工程师在生产前检查出可制造性问题，满足工程师需要的多种场景，将产品研制的迭代次数降到最低，减少成本！




另外，嘉立创目前上线了FPC免费打样的福利，扫描下方二维码可以找我薅羊毛！
