这都是哪个师傅教的这样设计锂电池充电？（二）

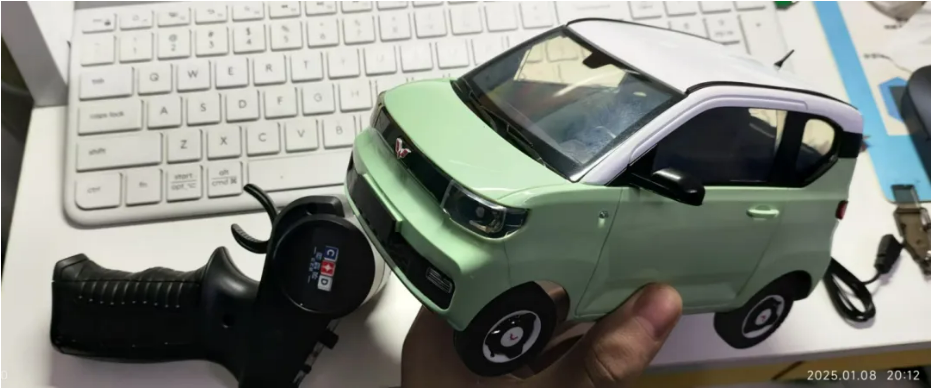

这个是后续了，前文讲到我买了个玩具小车，充电器很简陋。

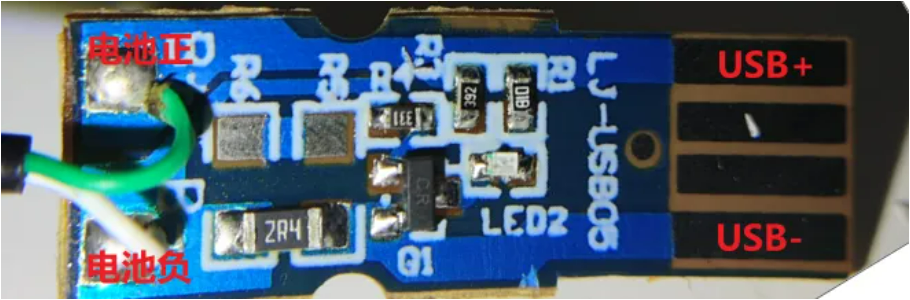

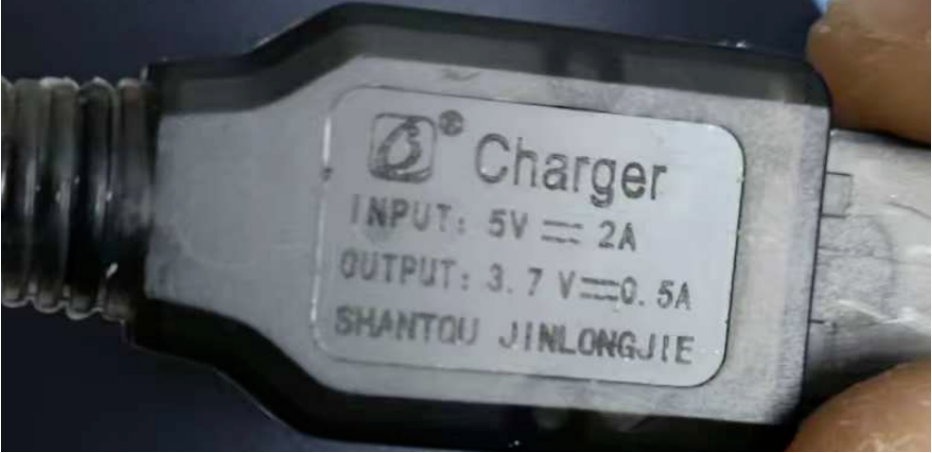

下图是充电器上的性能描述，即输入电压电流和输出电压电流，标称输出3.7V/0.5A（瞎扯淡）：

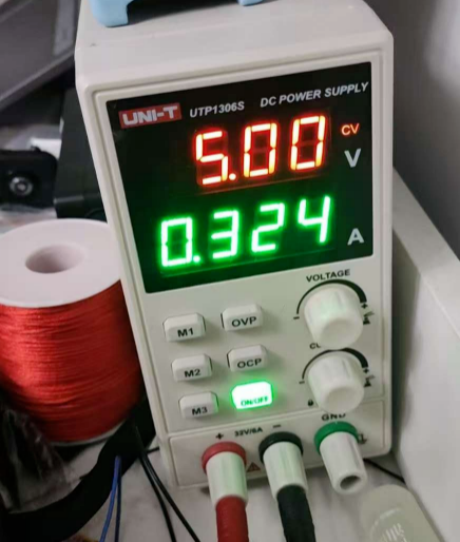

所以为了验证充电器的充电性能，我使用可调电源输出5V通过充电器给电池充电，然后如下所示，可以看到充电电流基本在300mA往上（全程），当电池充到4.3V左右的时候，电池停止了充电，红灯熄灭。

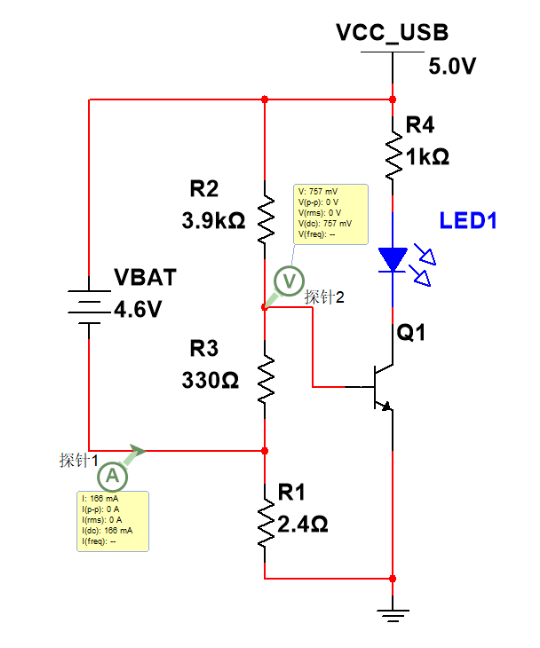

当电池充到4.3V左右的时候，电池停止了充电，红灯熄灭。我就在想，不应该啊，因为按照电路分析，电阻R2和电阻R3为三极管Q1的基极提供了大概0.39V的偏置电压，所以按照计算大概电池得充到4.6V才能灯灭

。所以就想会不会是电池里加了保护电路。

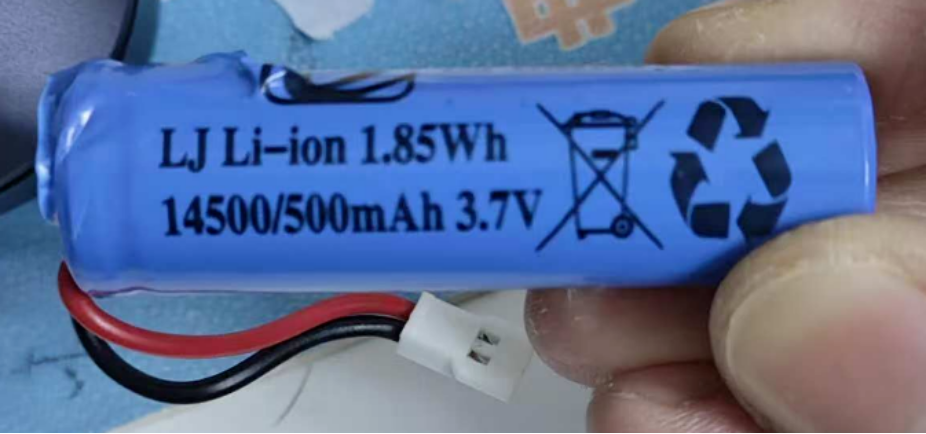

于是我就将电池拆开了，可以看到电池配备的是一个14500的电池，电池容量为500mAh的3.7V锂电池。

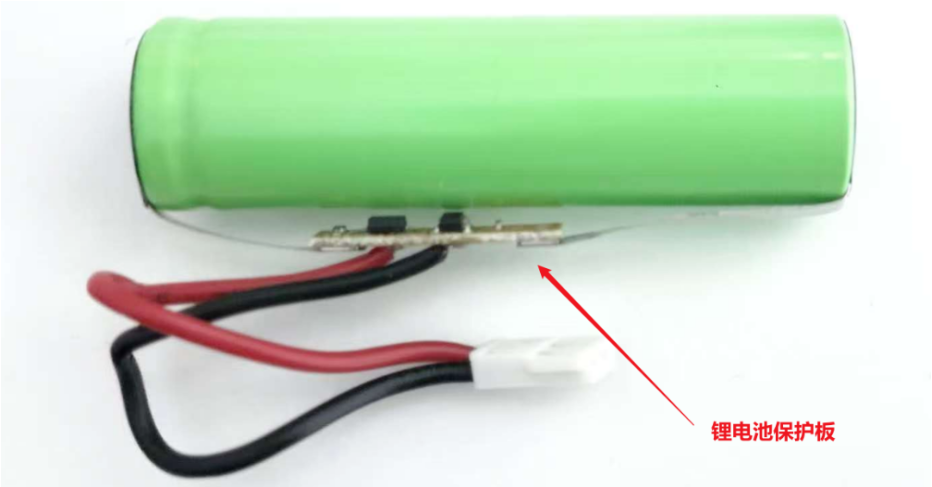

拆开后可以看到确实，在电池上面串联了一个电池保护板（不然4.3V灯灭说不过去）。

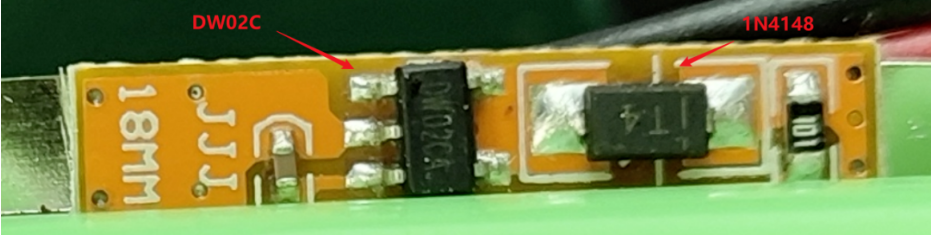

放大可以看到这个保护板使用的芯片为DW02C+1n4148：

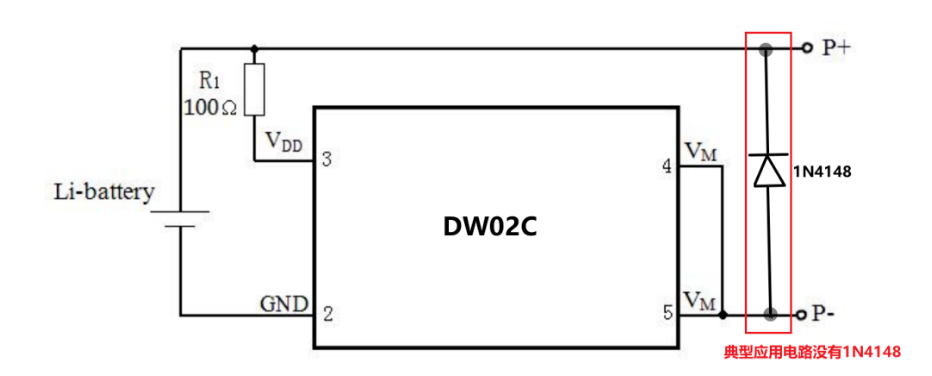

电路图我也仔细看了一下，基本就是DW02C的典型应用电路（比典型应用电路多了个1N4148，可能是考虑电池反接之类的操作）：

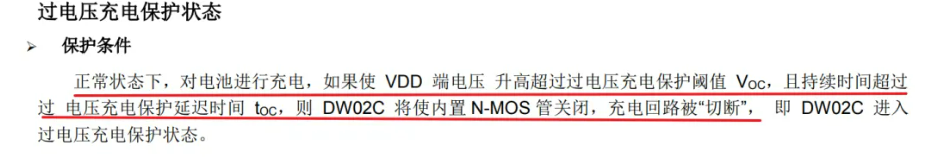

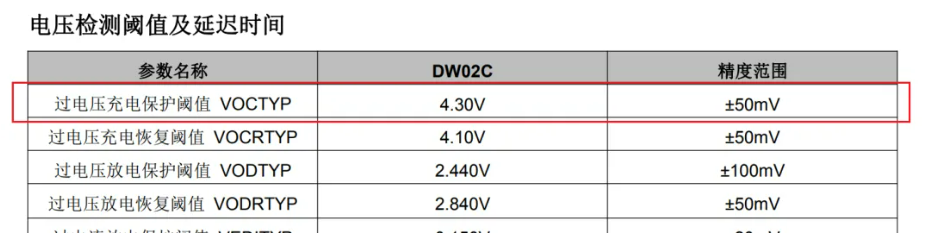

这个也就是因为有电池内部的保护，所以这个破烂的充电电路得以充电充满断电，因为DW02C芯片有过充保护，当检测到电池两端的电压超过保护阈值时，就会断掉充电回路，以防电池过充，这样就相当于利用电池内部的过充保护实现了“充满断电”，实际上这种还是非常不好的设计。

如果用户私自更换了没有过充保护的电池，那还是很危险的。

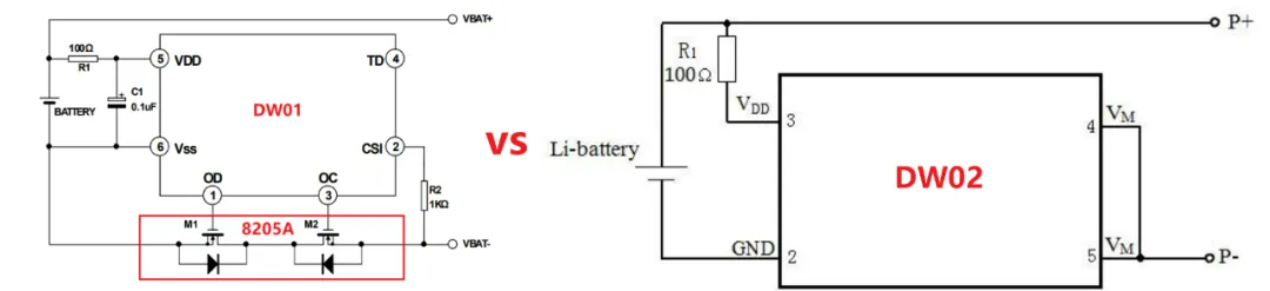

这个DW02C还是蛮不错的一个小芯片，以往见到的是类似DW01+8025A双mos做的锂电池保护，现在看DW01一片SOT23-5就可以完成这个事情了，还是蛮推荐给大家使用的。下图是对比，可以看到DW02的外部几乎不需要什么器件，DW01就显得外围器件较多了。

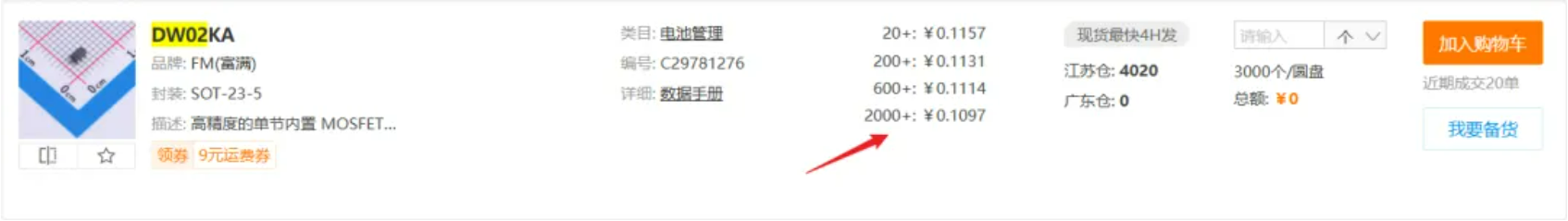

另外搜了一下DW02的价格，也比较合适，一片才1毛钱。先Mark一下，以后DIY的时候用。

总结：

设计的不好，虽然能实现充满断电，但也是投机取巧，而且对充电电流完全没有控制，涓流恒流充电完全不存在。非常不建议这样设计锂电池充电电路。#创享2025##嘉立创18周年庆，赢金豆兑壕礼##嘉立创PCB#
