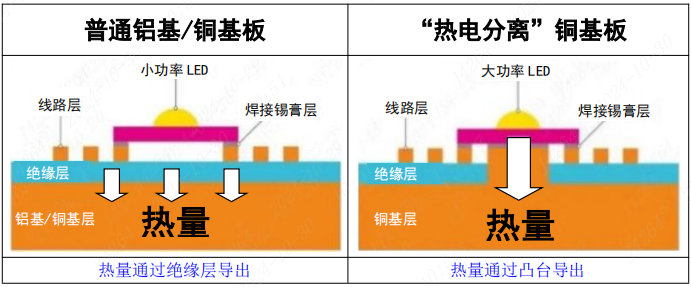

常见的金属散热板主要分铝基和铜基两种,而结构上面分为普通铝基/铜基板和“热电分离”铜基板,我们先看看它们之间的散热方式:
从上图可以看出,普通铝基/铜基板通过中间的绝缘层导出热量,而“热电分离”铜基板通过中间的凸台导出热量。

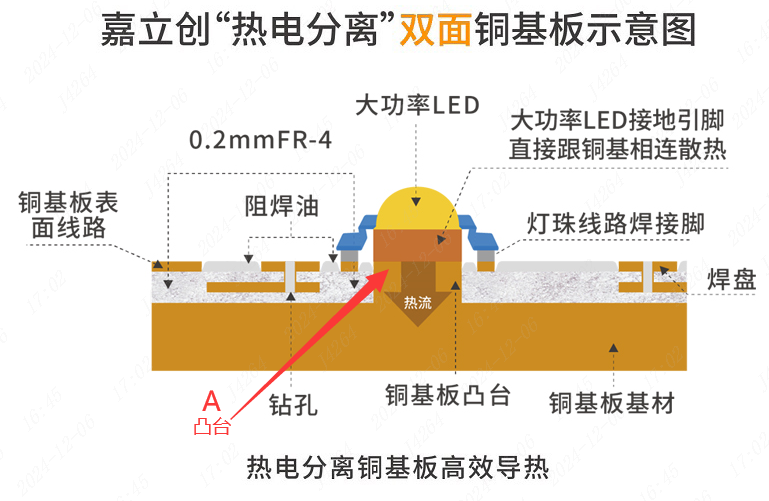

看到这里,可能有的朋友提出疑问:普通铝基板/铜基板的整个绝缘层都可以散热,而“热电分离”铜基板只有一小部分凸台散热,怎么还说“热电分离”铜基板散热更好呢?回答这个问题前,我们先了解“热电分离”的组成结构,如下图:
图中红箭头A所示就是凸台,这个凸台的材质跟底下的铜基板一样,也就是铜。我们都知道铜的导热效果好,像空调冷热交换管,热水器里面的水管,大多数采用铜材质的。因为铜的导热系数有380w/mk,大功率LED等元器件的热量可以很快的导出去。而普通铝基/铜基板虽说整个绝缘层都可以导热,但是绝缘层“导热系数”只有1w/mk左右,只适合小功率的器件散热。
那么在文件中如何设计凸台呢,这里不讲解在不同软件的设计,在这指示说明一个设计的思路:

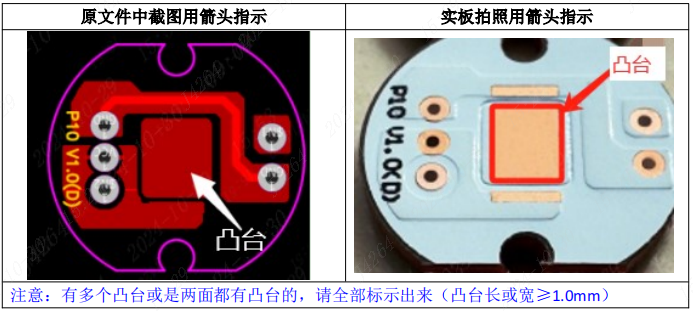

对于上图红箭头A所指的铜基板"凸台"部分,其实无论你用什么软件设计,在这里你用线路层画一个方块(如下图B所示)就行,这个凸台是会开窗的,有多个凸台你就画多少个,这个凸台可以用来焊接器件,也可以把器件散热的地方放在凸台上面。如果是双面的铜基板,在正面焊接元器件,背面是整张铜基层用于散热。如下图我们展示铜基板的设计凸台与实物"凸台"对比示意图:
在下订单时把这个订单的文件及指示图片压缩给嘉立创就行了,凸台设计指示图如下:

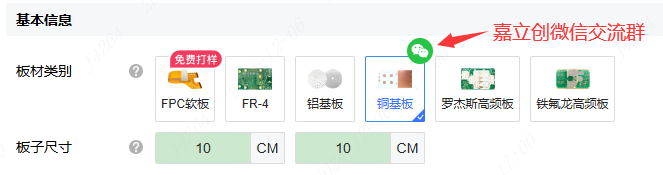

说明:结合上图的结构,其实不仅双面板可以做铜基板,像4层,6层或更多层的有高散热需要的都可以用铜基板来制作,您有这样的需求都可以进入下单界面的微信群了解,谢谢!
