中秋放假，表妹推荐了一个24.2块钱包邮的主动式电容笔，出于对其电路方案的好奇，我也购买了一只，拆解记录分享给各位道友。

功能：电容笔（模仿人的手指触发触摸）。不需要连接蓝牙，无压力传感器（不能实现写字的笔锋）。

首先是外观，我个人认为还是很漂亮的。通体白色，外壳是金属的，上面是白色的漆。最上方是触摸按键，有四颗绿色的LED指示电量的指示灯，一个Typec的充电口。

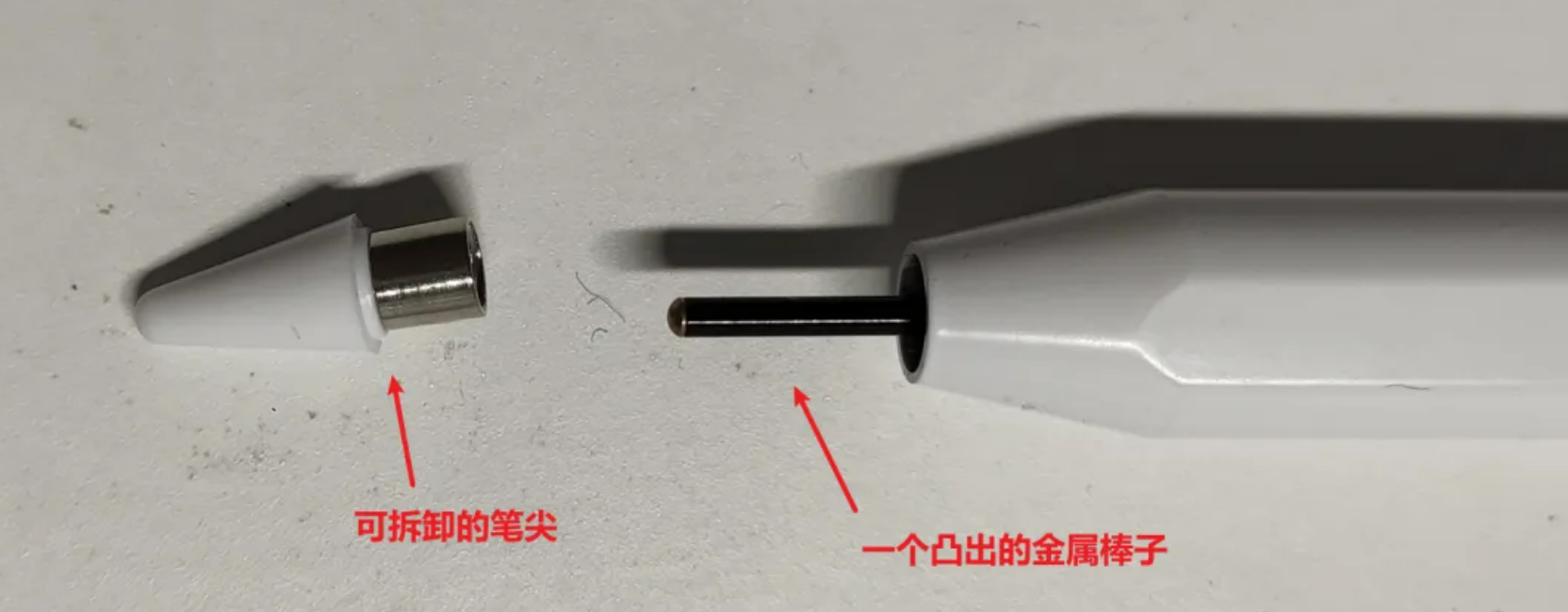

然后是拆解，首先去掉笔尖，笔尖是螺纹连接到电容笔的，是可替换的，下图是笔尖部分的特写图：

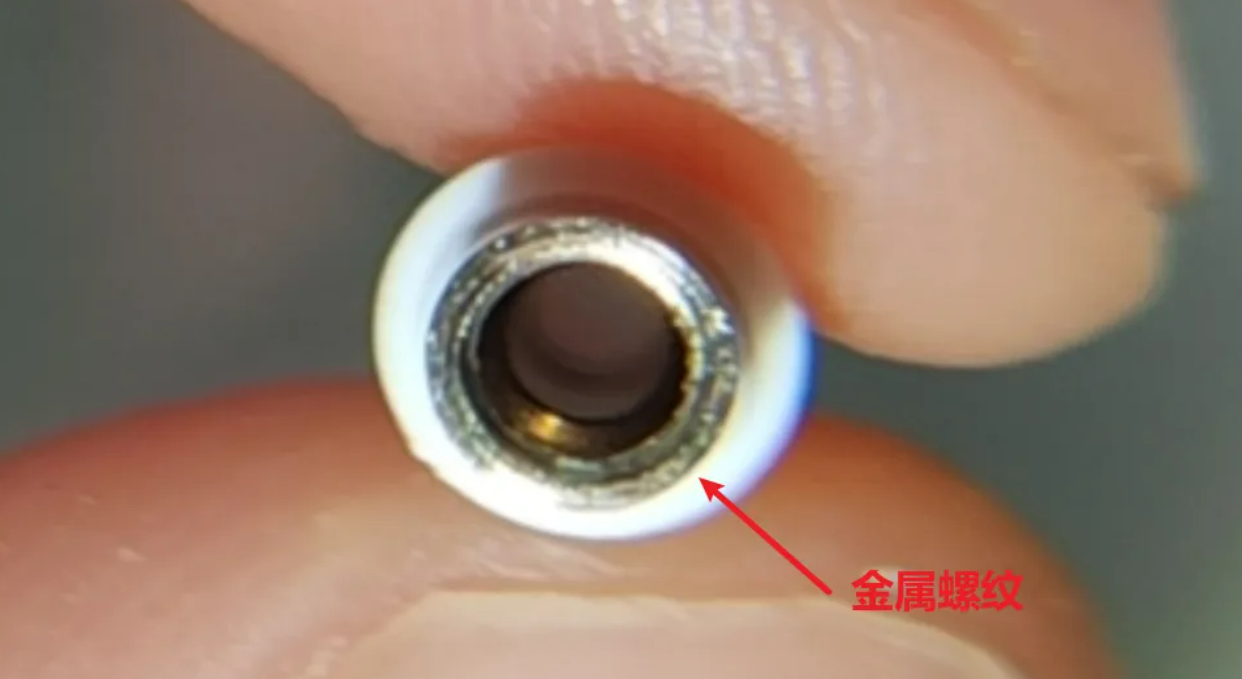

下图是对可替换笔尖的特写，可以看到其内置螺纹，且只有螺纹部分是金属，其余是塑料（笔尖部分也是）。

将笔的主体结构从金属外壳抽出就可以看到大体的框架，分别为电源&控制板（在白色结构件下）、电池和触控功能板（在黑色结构件下）。

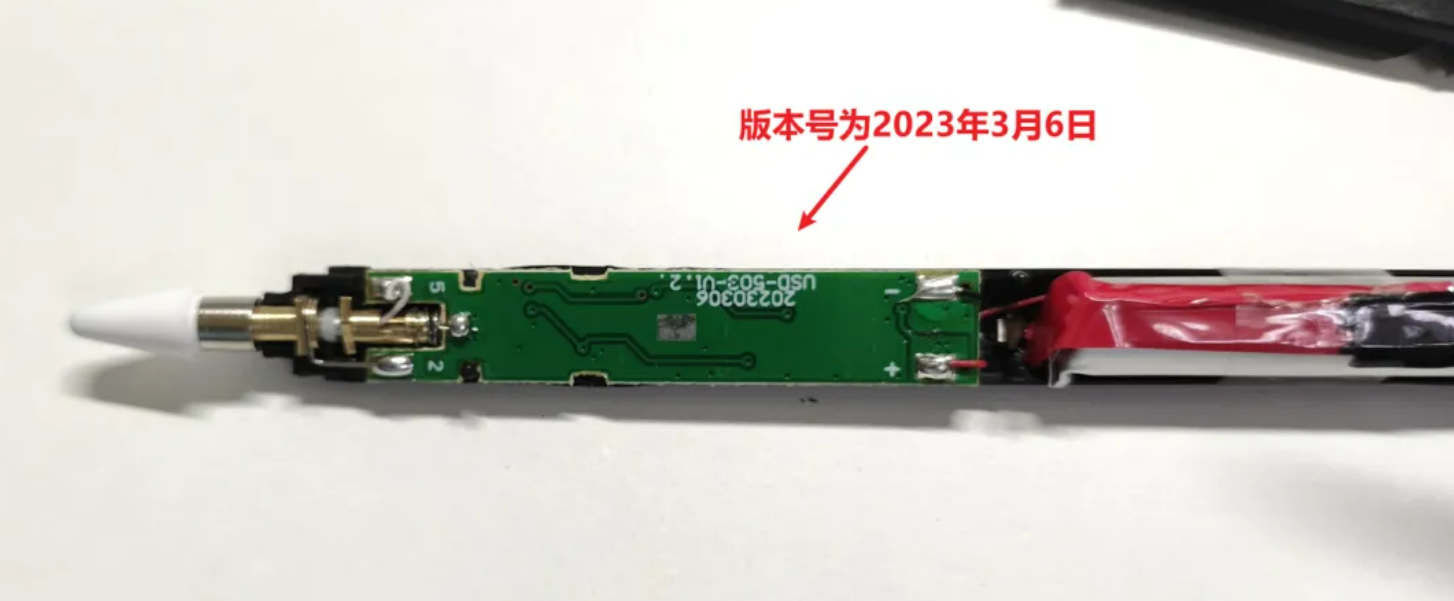

然后去掉黑色结构件，露出来的是触控功能板的背面，没有元器件。

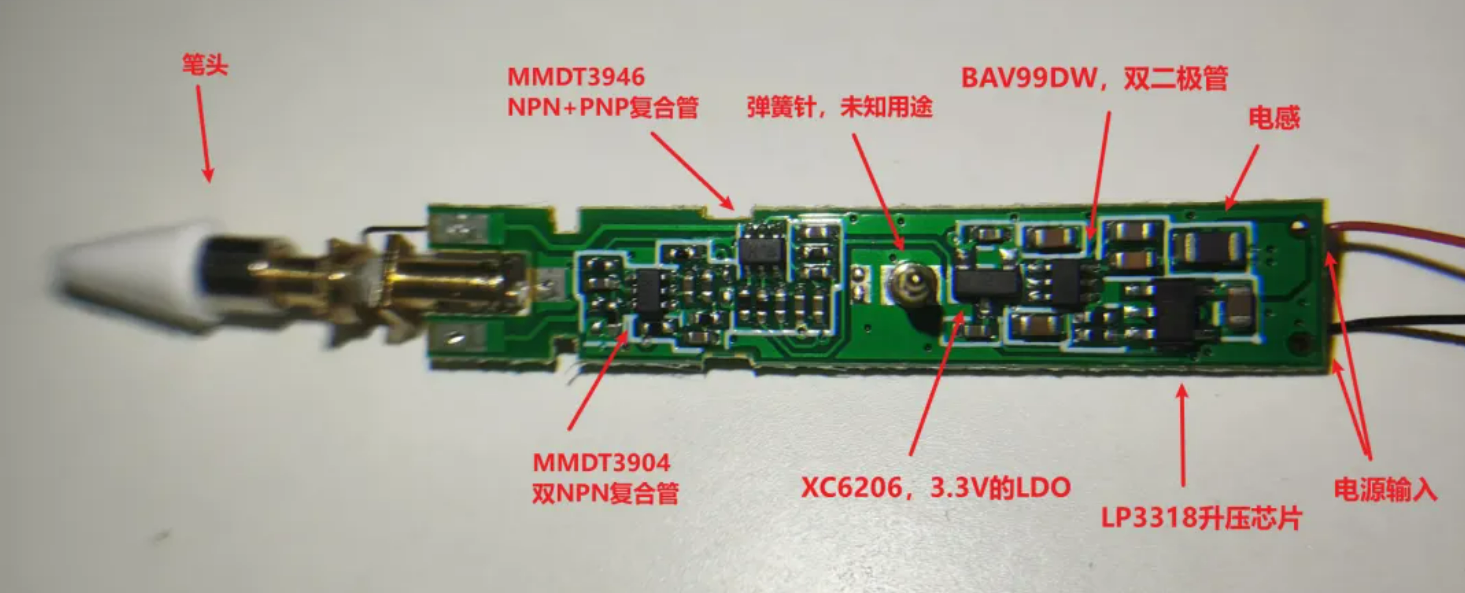

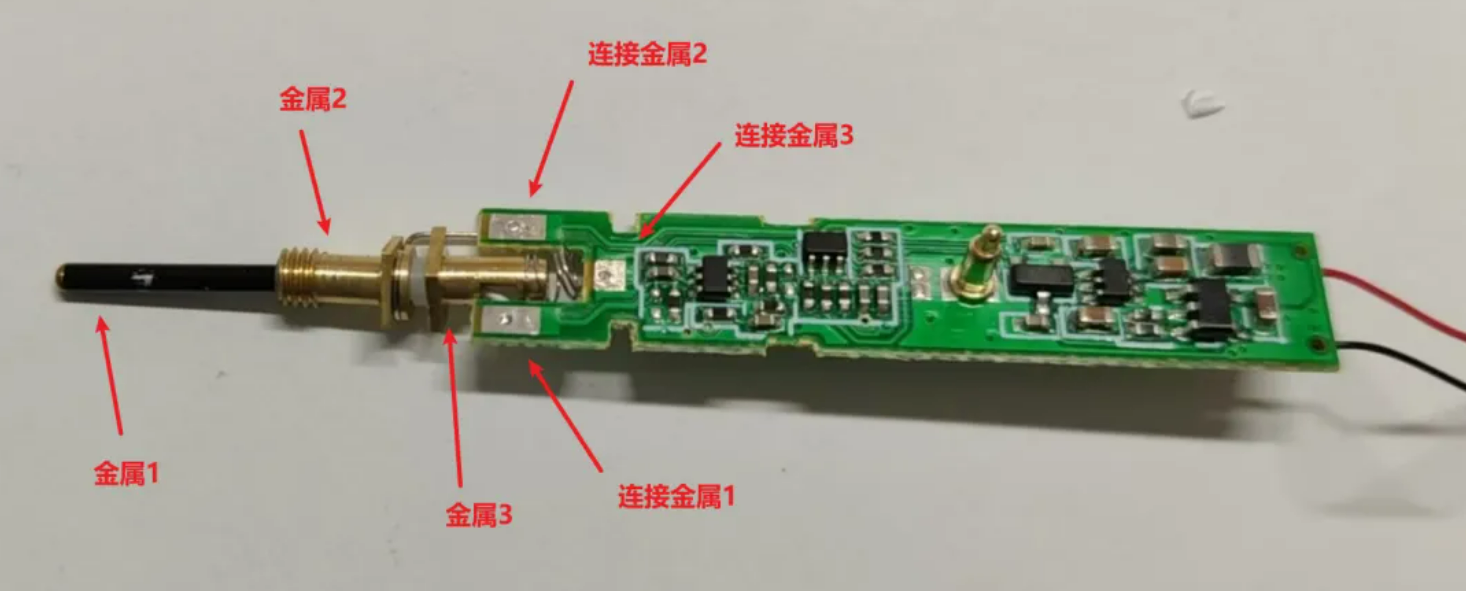

触控板正面元器件如下所示，电源是电源&控制板用PMOS控制给的，在这个触控板上有两个电源芯片，一颗是微源半导体的LP3318，目的是升压30V（不知道为什么需要30V，如果您知道欢迎评论区留言）。

二极管使用的是BAV99DW，还有一颗LDO，型号是XC6206，将电源板给的电压转换为3.3V电压。除此之外就只有两颗复合三极管MMDT3946和MMDT3904，并没有控制IC在上面，猜测是模拟电路搭建的控制。然后，在触控板最中间有一颗弹簧顶针，顶到金属外壳上，不清楚用途，猜测是使用时防止触控笔休眠（您要是知道也欢迎留言）。

电池上没有任何型号说明信息，不确定其容量大小。

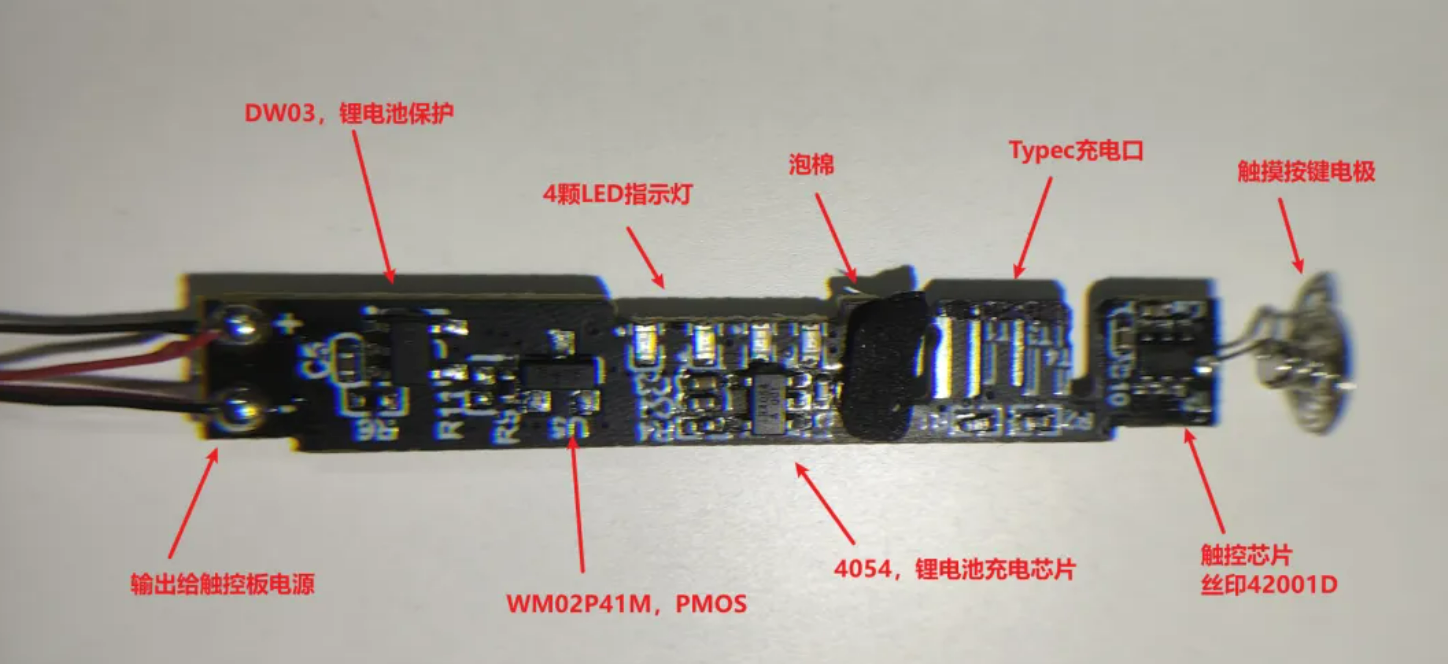

然后是最上方的电源&控制板，可以看到其通过一颗PMOS控制是否将锂电池电压输送给触控板，令我惊讶的是，这个电容笔竟然还有锂电池保护芯片，DW03是一个集成了MOS管的电源控制芯片，可以简化外围设计。

然后是背面，只有一颗磨掉丝印的单片机，应该就是控制电量指示灯和控制PMOS，以及检测电容按键。

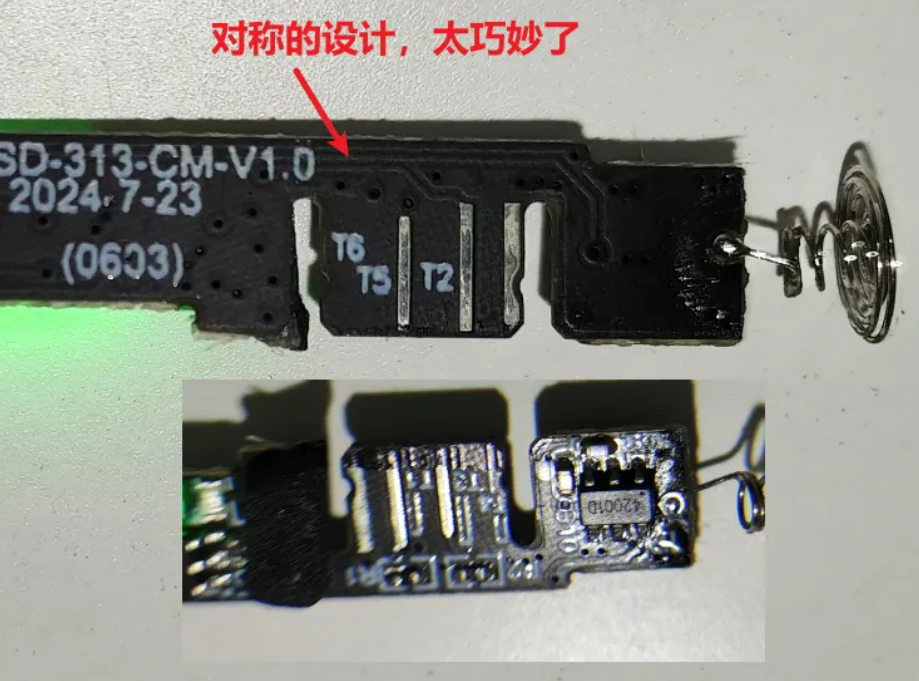

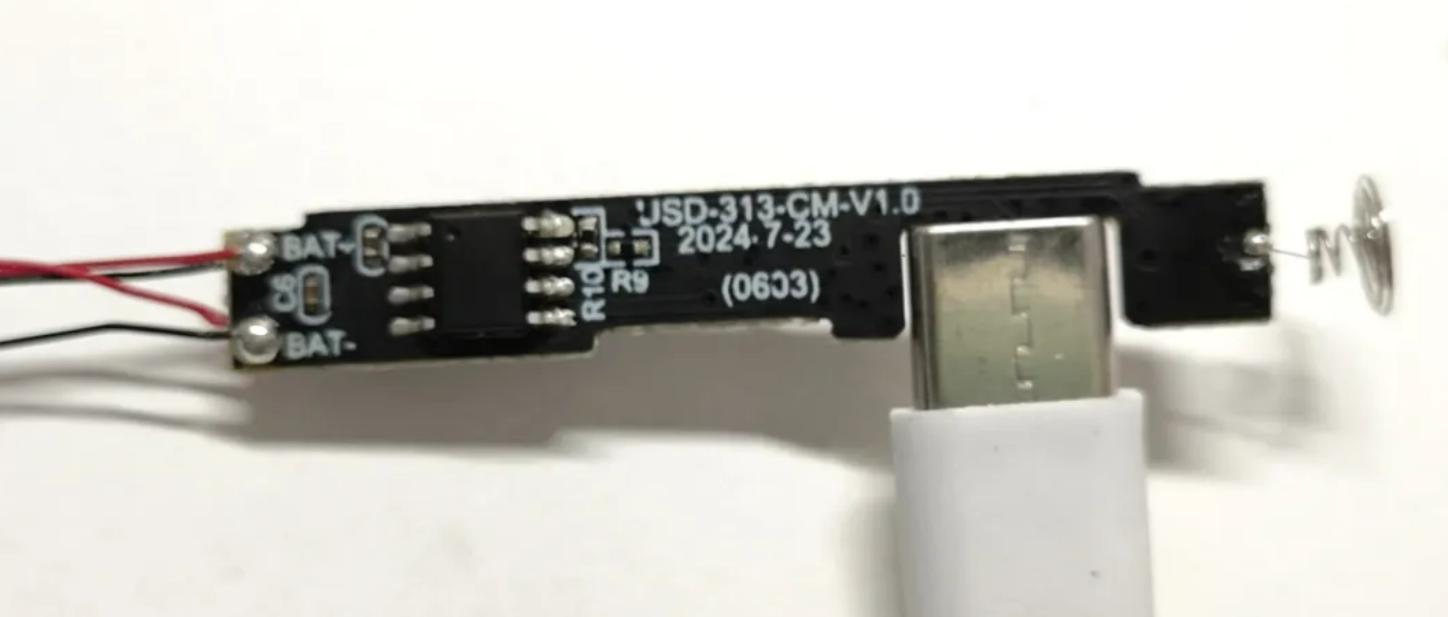

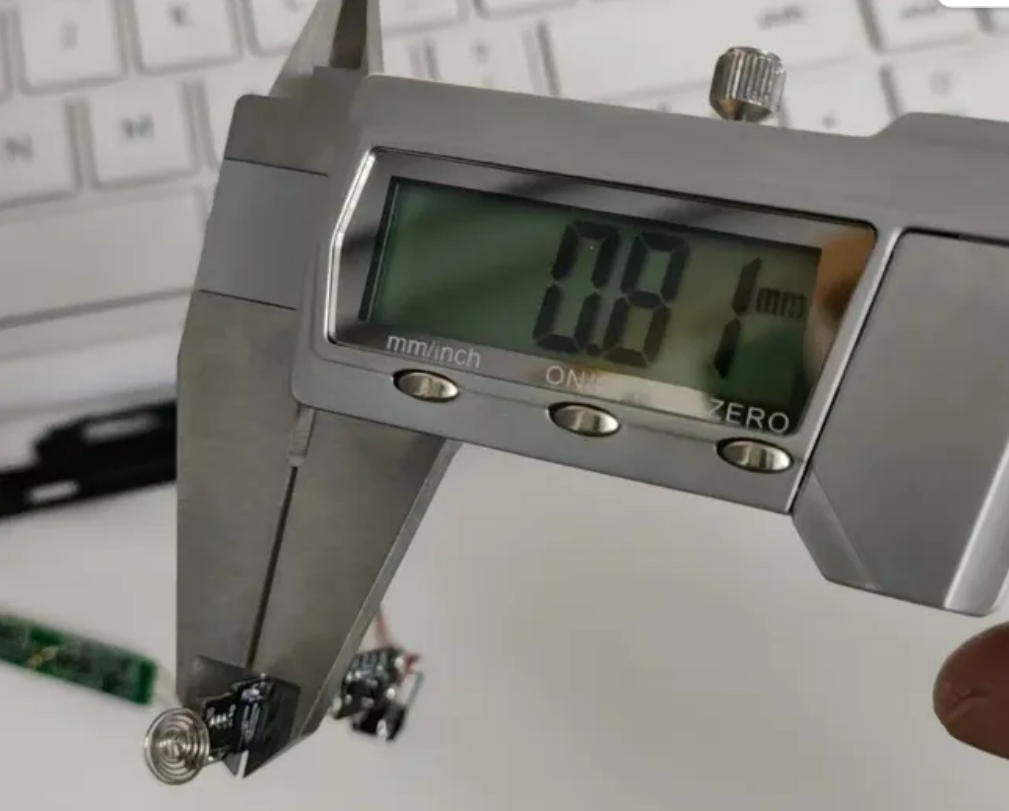

这个Typec充电口是非常秀，我是第一次见到这种设计，不需要元器件，巧妙的利用了PCB板开窗（板厚0.8mm）就实现了Typec充电的功能，消费电子真是神仙打架啊。

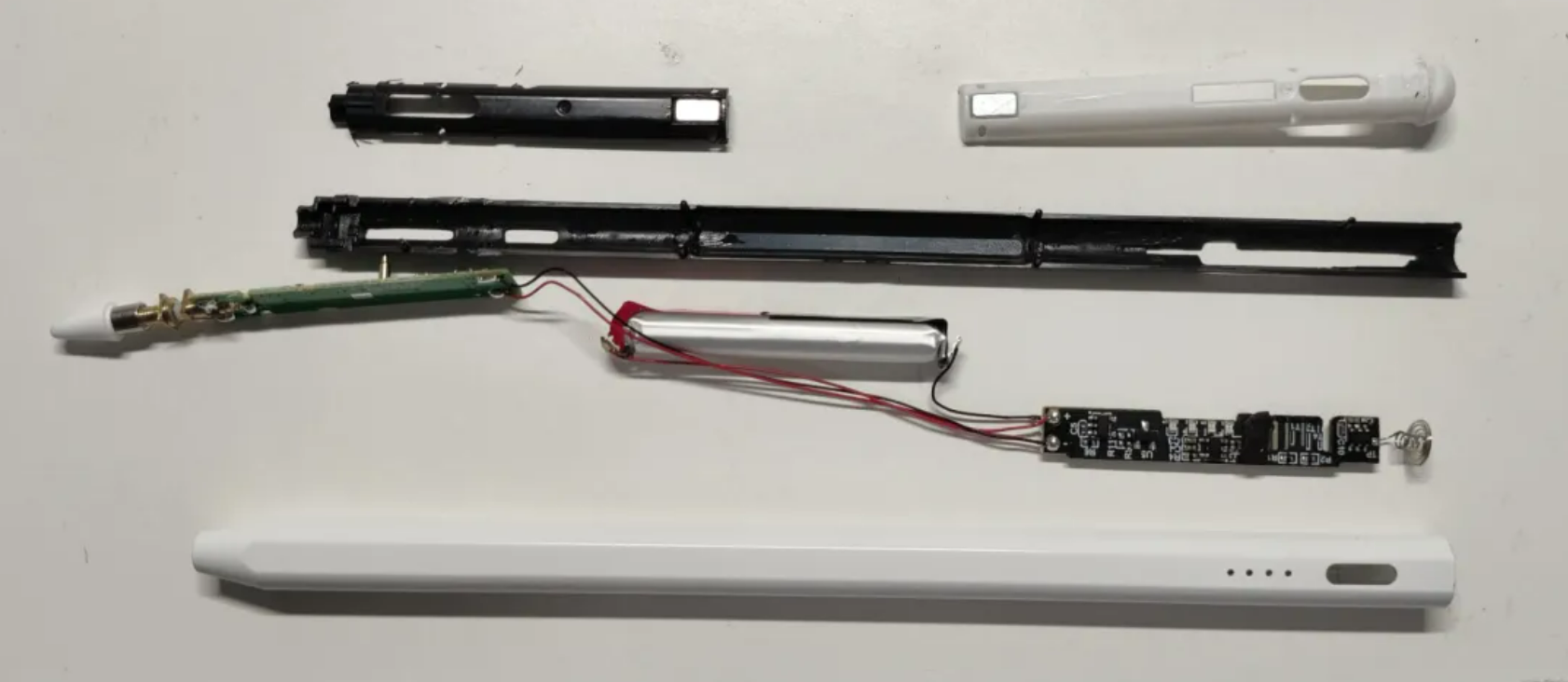

最后是整体的拆解图，感谢您的阅读：
