变压器没有抽头如何做正负压?

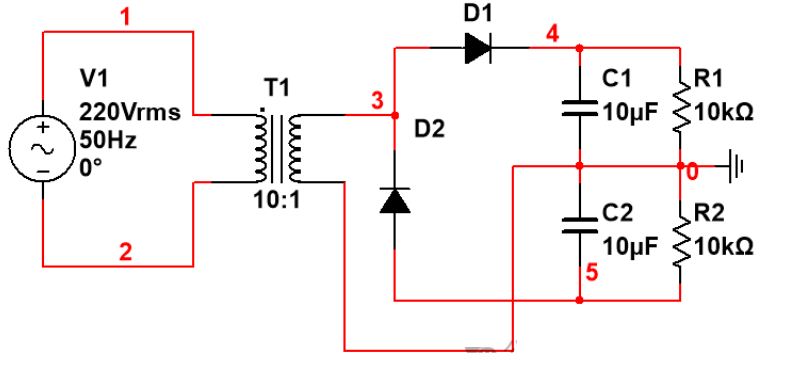

大致拓扑如下,C1上方为正压输出,C2下方为负压输出

左边为变压器原边绕组,右边为变压器副边绕组。

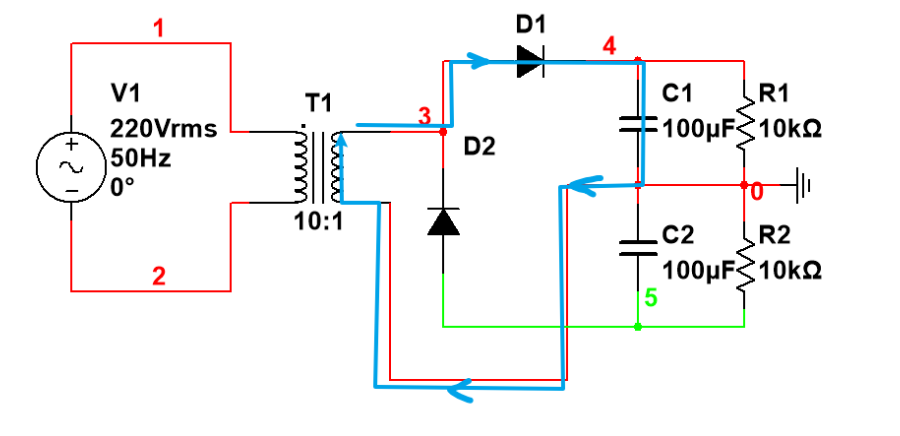

在交流电正半轴,D1导通,D2截止,电容充电路径如下图蓝色路径所示:

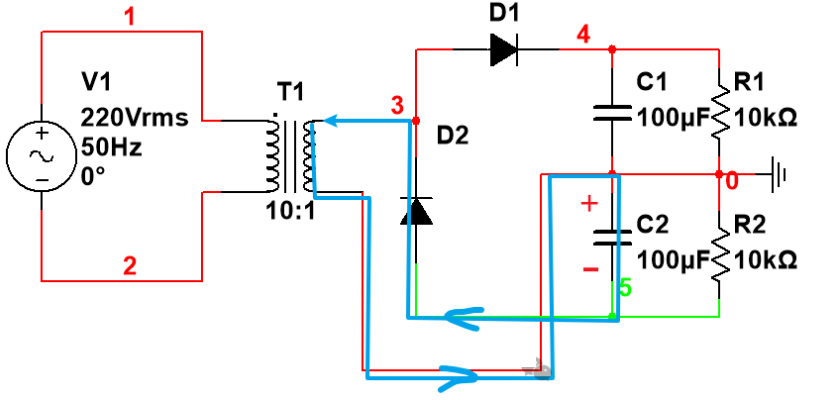

在交流电负半轴,D2导通,D1截止,电容充电路径如下图蓝色路径所示:

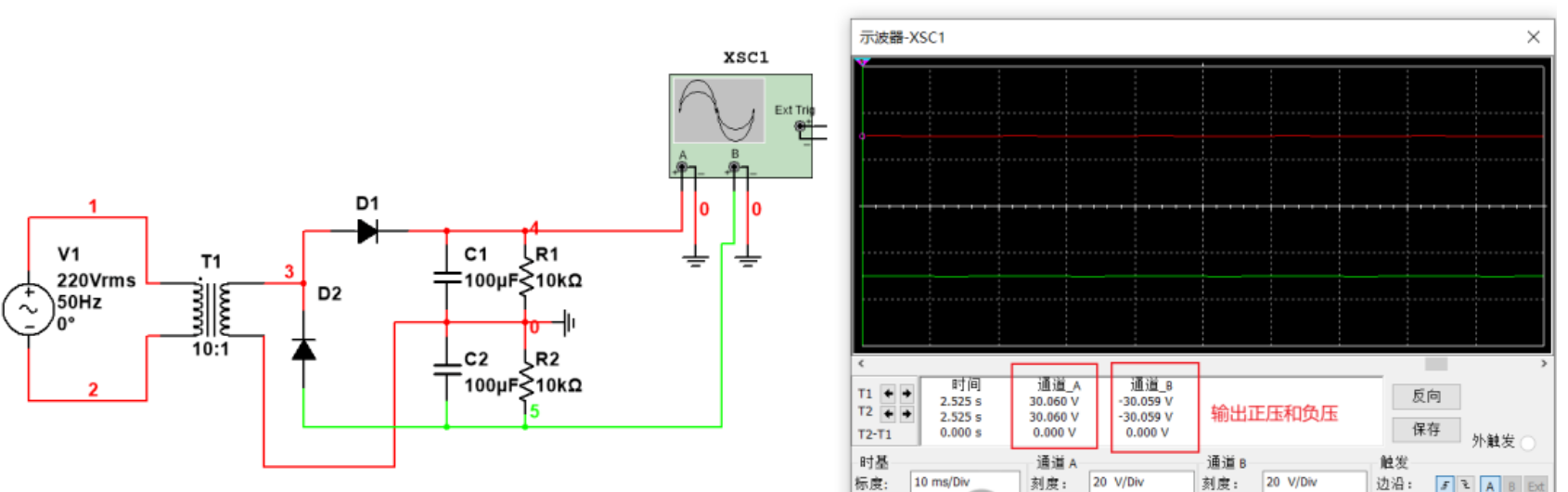

由此以来,变压器即使不抽头也可以生成了一个正压,一个负压。

简单的理解,就是正负压都是半波整流,由此生成的正压和负压,只要理解电流方向便很好理解这拓扑。

在一些较为合适的场合这样去设计,还是非常值得推荐的。
