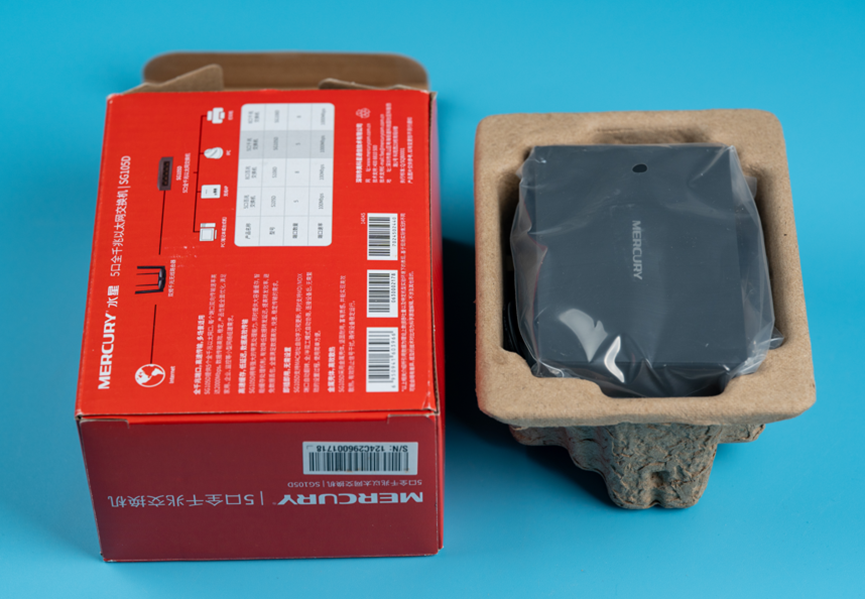

前两天调试一个嵌入式开发板，发现路由器上Lan口不够了，于是买了一个水星5口千兆交换机。

说时候，这个5口千兆交换机的价格49块钱，其实22块钱就可以买到同样性能的，但是外壳是塑料的。当然，如果不介意二手，估计20也可以在海鲜上淘到8口钢壳的。

这交换机看起来非常简洁，实际上也非常简洁。

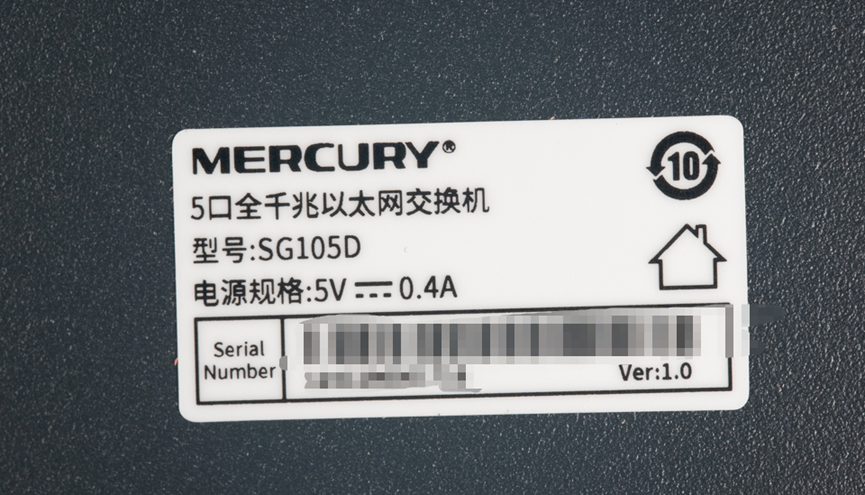

看看背面的名牌。品牌是MERCURY，产品名称：5口全千兆以太网交换机，型号是SG105D。电源规格是5V0.4A。

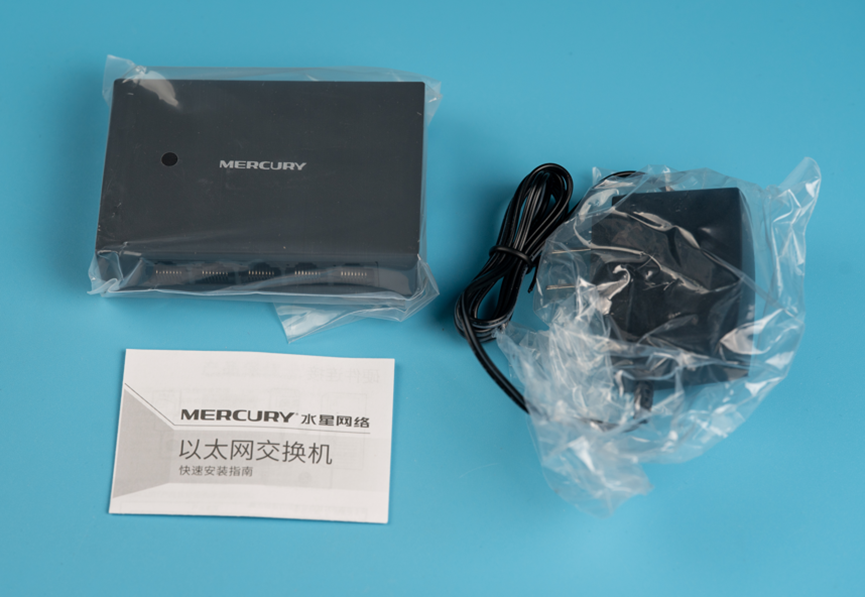

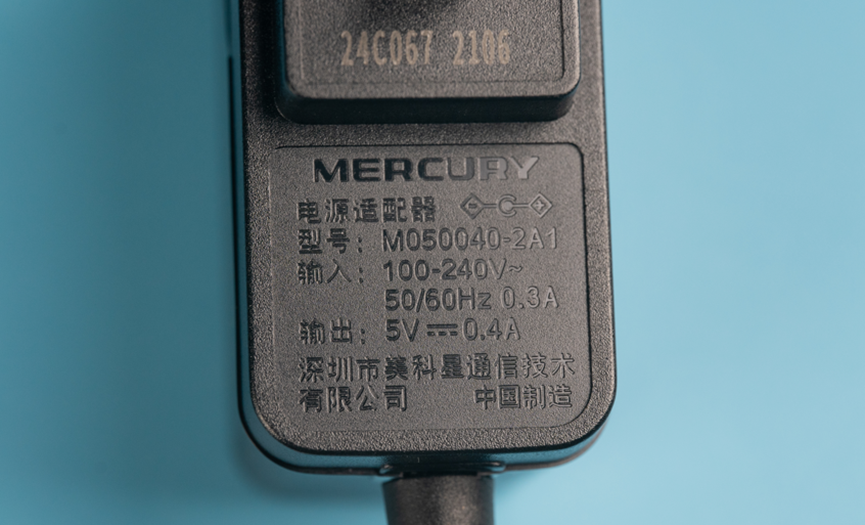

配套的也是5V0.4A的电源适配器，真是一点余量都不给啊，看来地主家也没余粮了。

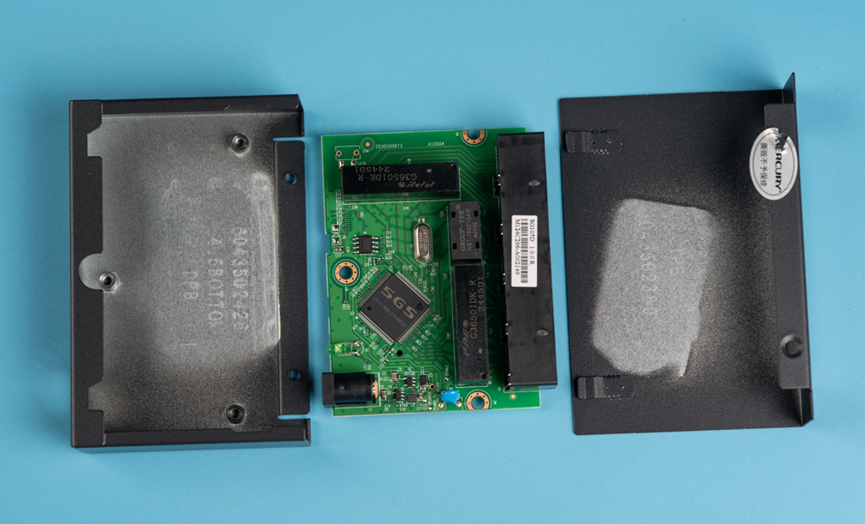

拆解很是Easy，两颗螺丝一拆，就可以去掉顶板了。

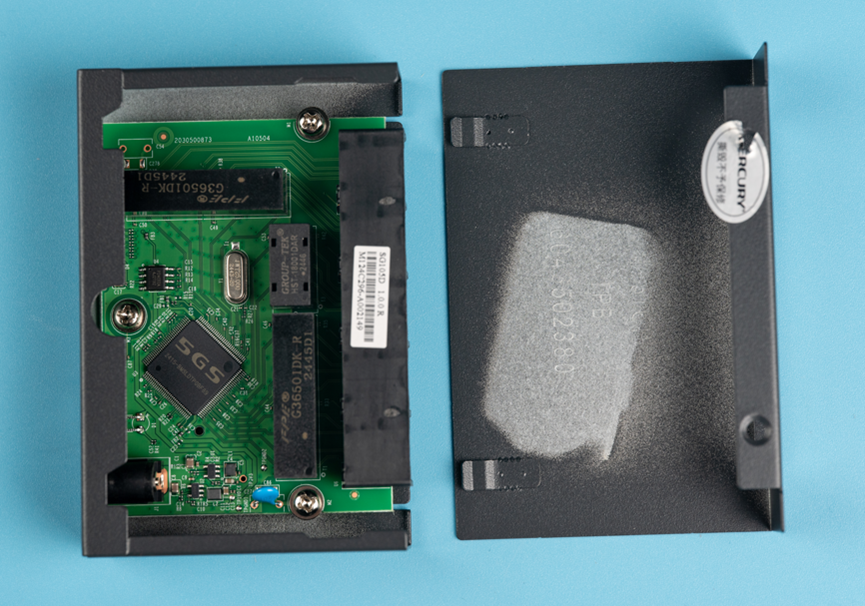

电路板被三颗螺丝固定在钢壳上。

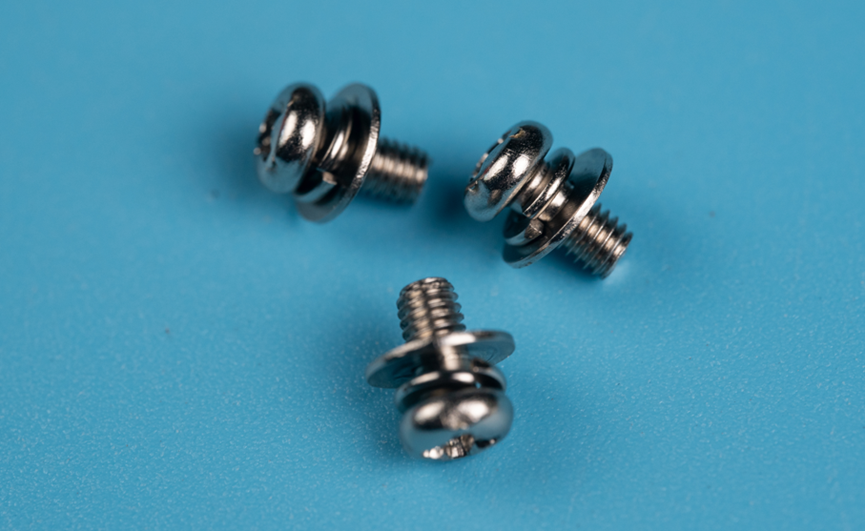

用的螺丝质感很不错。

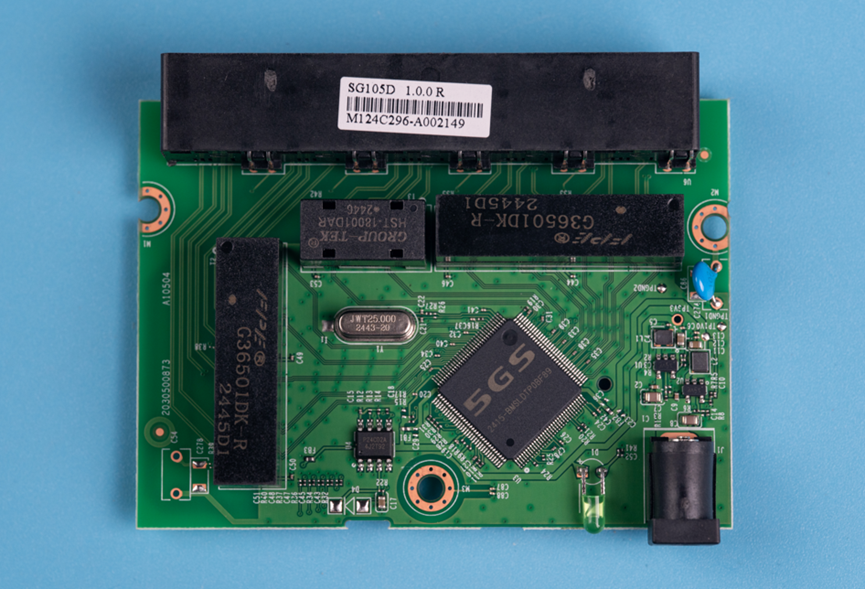

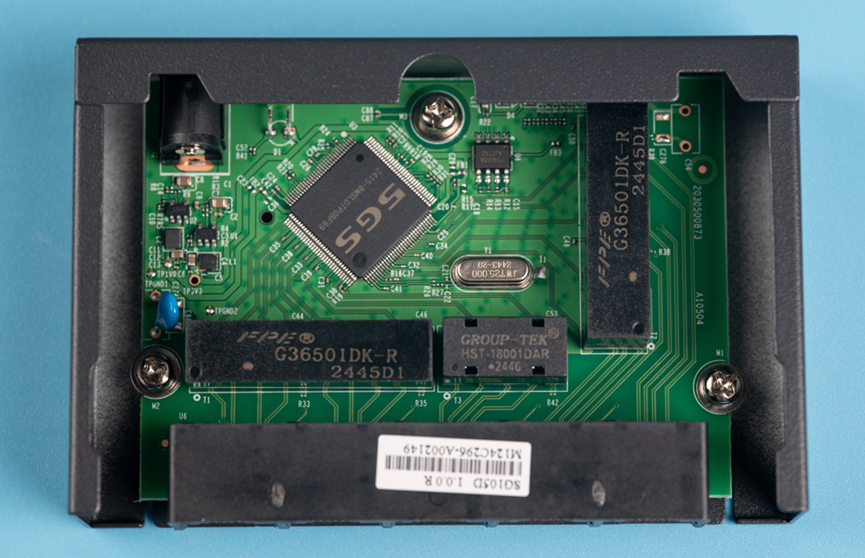

电路板全貌，一个主芯片、三个网络变压器。再就是两个DC-DC电源芯片和一个24C02芯片，就这些东西了。

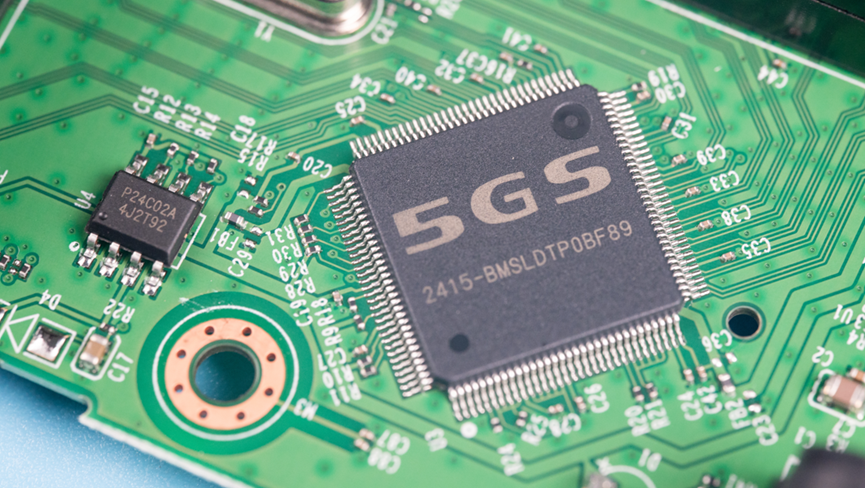

主芯片的细节。左边的就是24C02。

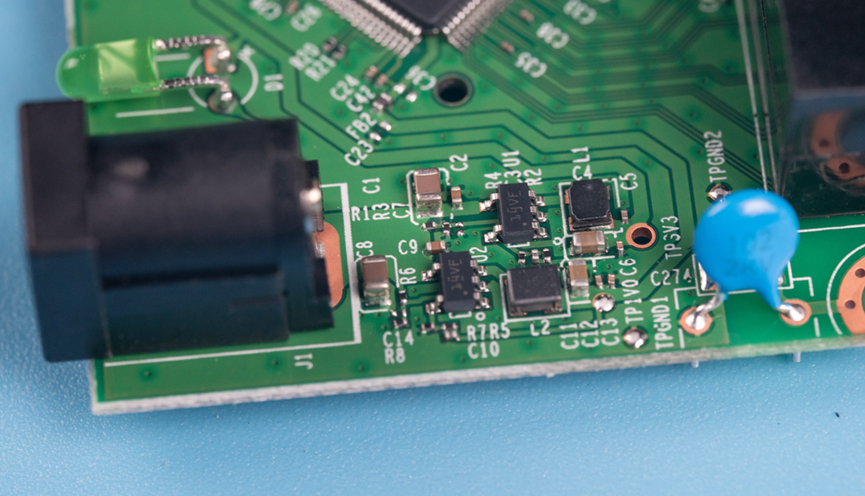

DC电源连接器进来之后，经过两个DC-DC降压之后，给主控芯片和24C02供电。

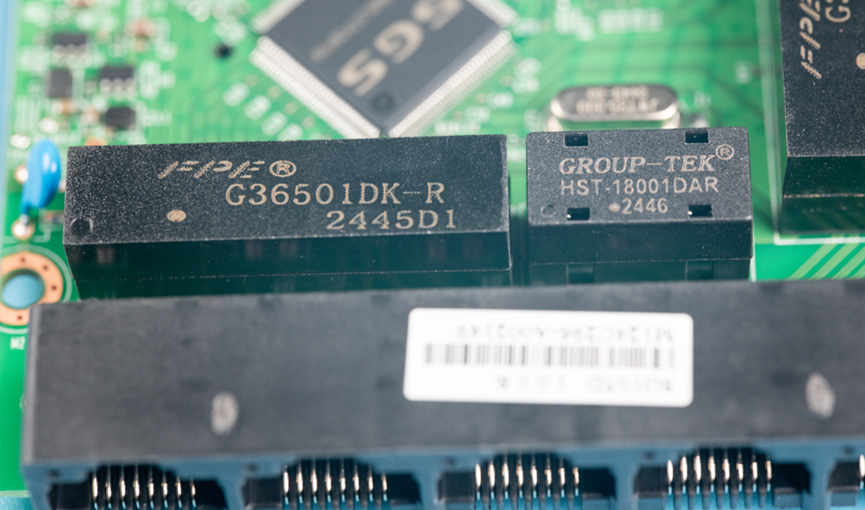

网络变压器细节。

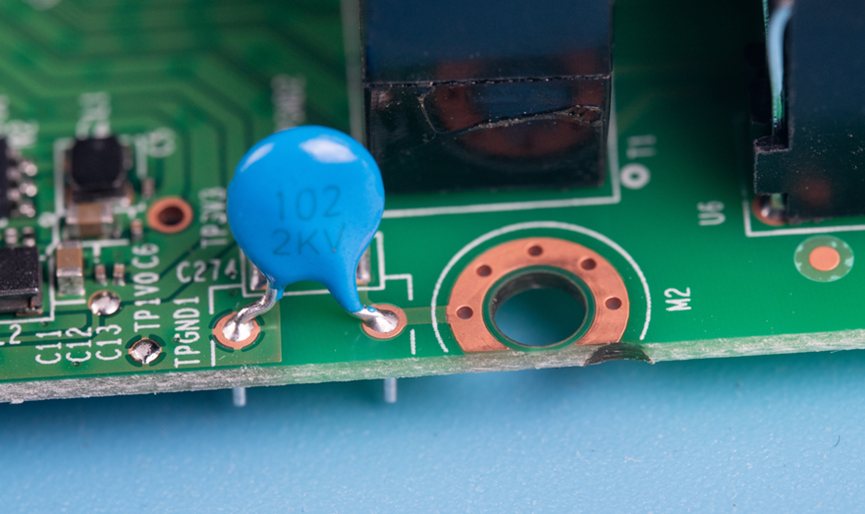

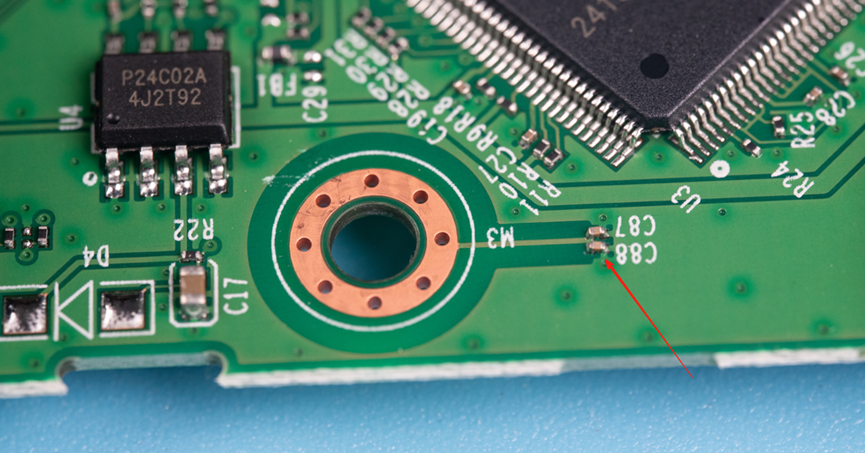

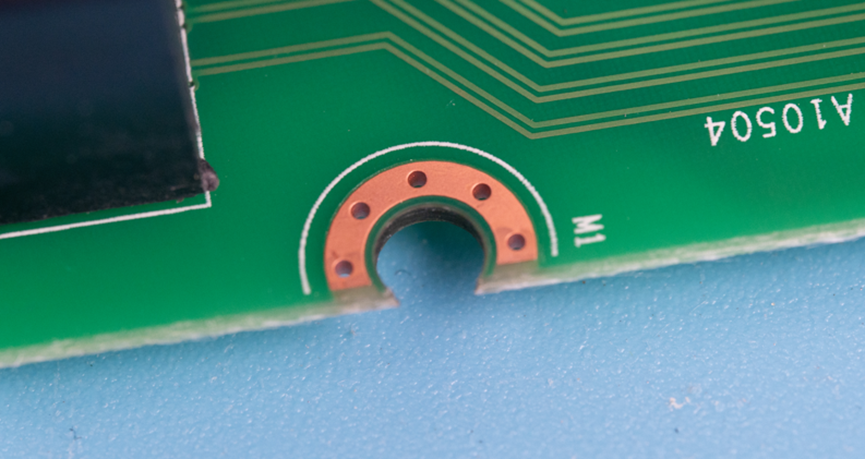

我留意到这三个螺丝孔的接地处理都不一样。

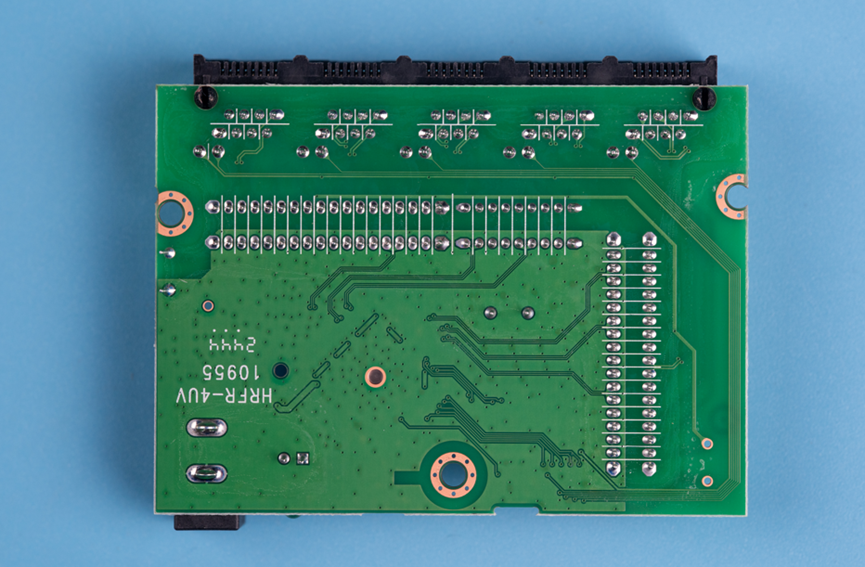

这是电路板背面。24年44周生产的板子，距离现在不到半年的样子。

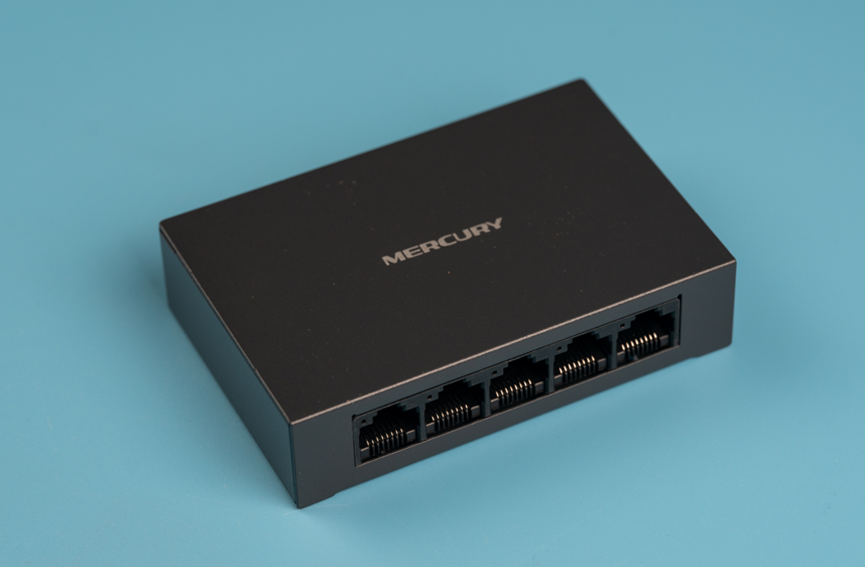

这就是整个交换机的全家福。
